Rozhledna Doubravka, Praha - Kyje, Česká republika

Realizováno v programech Dlubal Software...

  • Zákaznický projekt

Projekt zákazníka

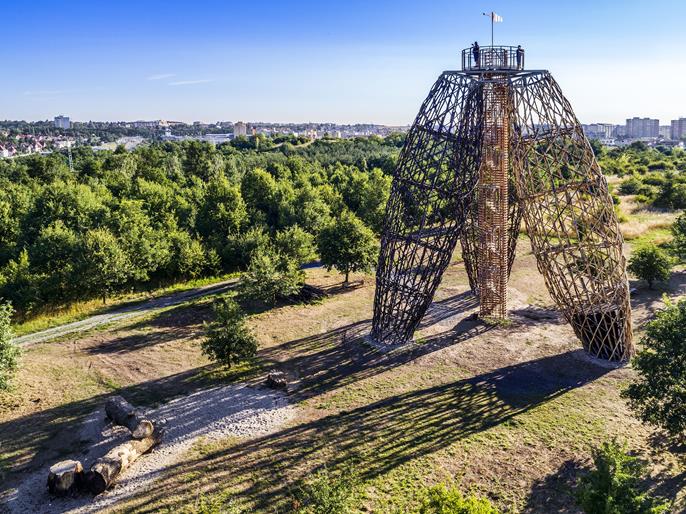

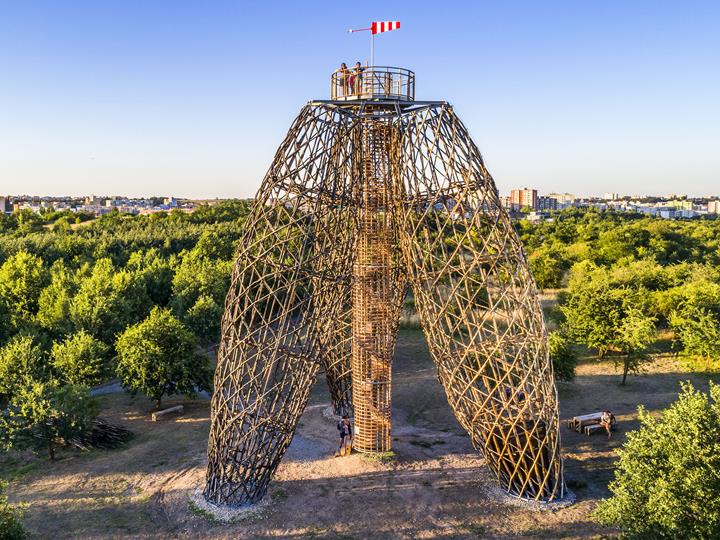

V červnu 2018 byla v Praze v městské části Kyje otevřena nová unikátní rozhledna z dílny světoznámého architekta Martina Rajniše. Při návrhu rozhledny byl kladen maximální důraz na využití přírodních snadno obnovitelných materiálů.Konstrukce rozhledny je navržena z akátového dřeva z kulatiny o průměru 80 mm. Hlavní nosnou konstrukci tvoří tři nohy, na které je zavěšeno točité schodiště. Nohy rozhledny jsou tvořeny z příhradové konstrukce ve tvaru protáhlého sudu. Na vrcholu jsou nohy vzájemně spojeny pomocí trojice ocelových obručí a ocelovou konstrukcí ve tvaru trojúhelníku.Výška rozhledny je 23,5 m, vyhlídková plošina je umístěna ve 20 metrech nad zemí. Při běžném provozu je povolen vstup na rozhlednu maximálně pro 9 osob.

Investor Landia Management s.r.o
Provozovatel Městská část Praha 14
Architekt Huť architektury Martin Rajniš s.r.o.
Prof. Ing. arch. Martin Rajniš
Statický výpočet STATIC Solution s.r.o.
Ing. Tomáš Fremr, Ph.D.

Model

Statický výpočet

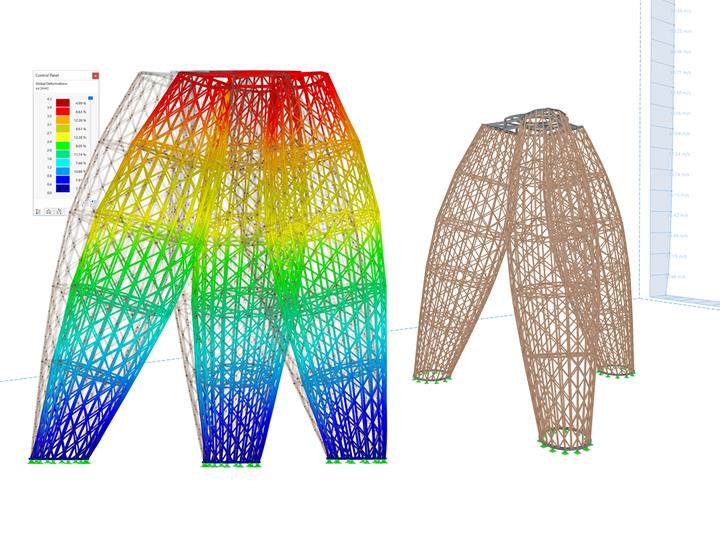

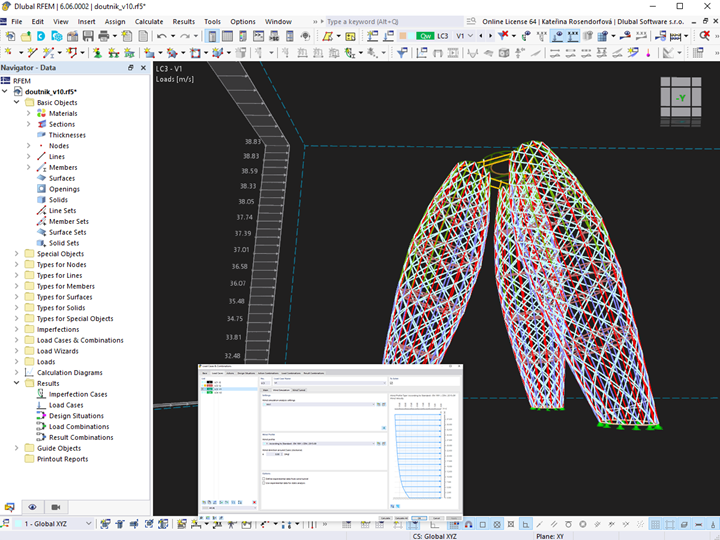

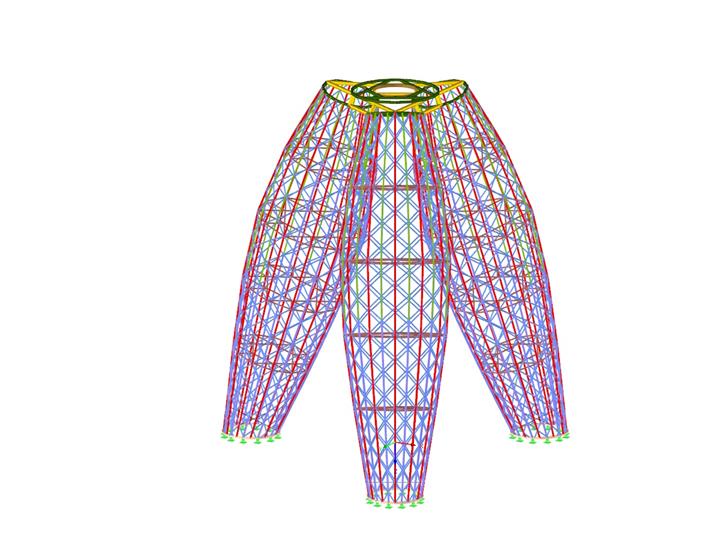

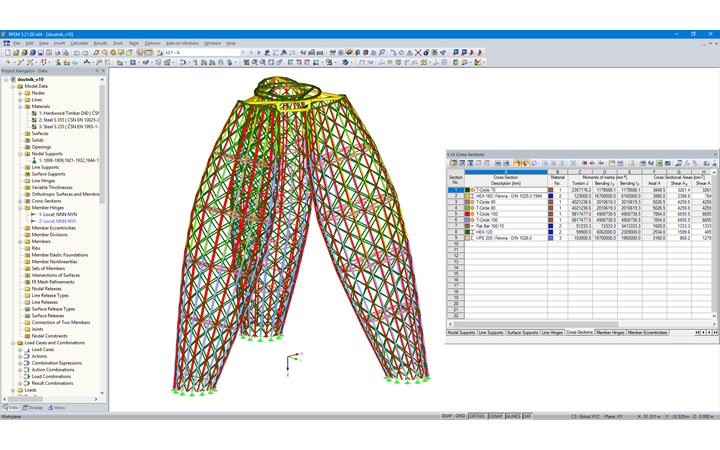

Model v programu RFEM byl vytvořen za pomocí modelu načteného z AutoCADu od architekta. Na koncích všech prutů byly umístěné konzervativně klouby, ačkoli ve skutečnosti se jednotlivé pruty překrývají.

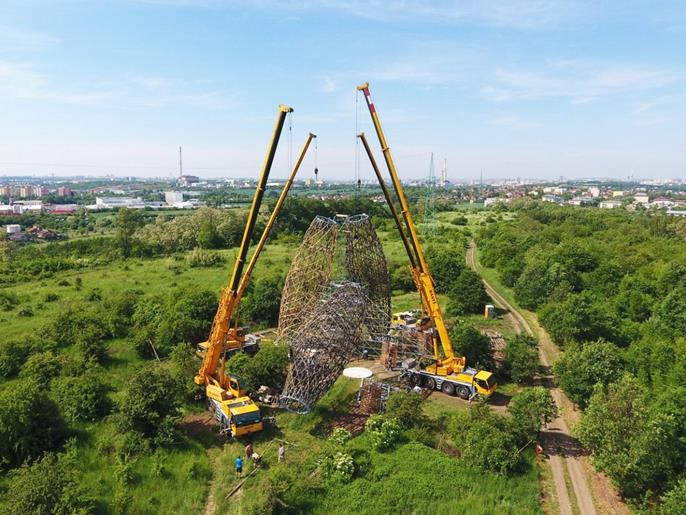

Výpočet v programu RFEM byl provedený analýzou podle teorie II řádu, Picardovou metodou. Při návrhu byl uvažován ev. progresivní kolaps konstrukce, tzn. situace kdy jeden z nejzatíženějších prvků selže (praskne), to má podstatný vliv na rozdělení vnitřních sil v konstrukci. Na samostatném modelu byl rovněž ověřený montážní stav při zvedání konstrukce pomocí jeřábu.
