Estrutura do hangar no Aeroporto Internacional Silvio Petirossi – Luque, Paraguai

Projeto de cliente da Dlubal

21 de janeiro de 2020

Paraguai RFEM Estruturas de aço

Cliente XT Paraguay SA
Planeamento estrutural e estrutura em aço Metalúrgica Vera S.R.L
Ypané, Paraguai
www.metalurgicavera.com.py
E-Mail: contacto@metalurgicavera.com.py

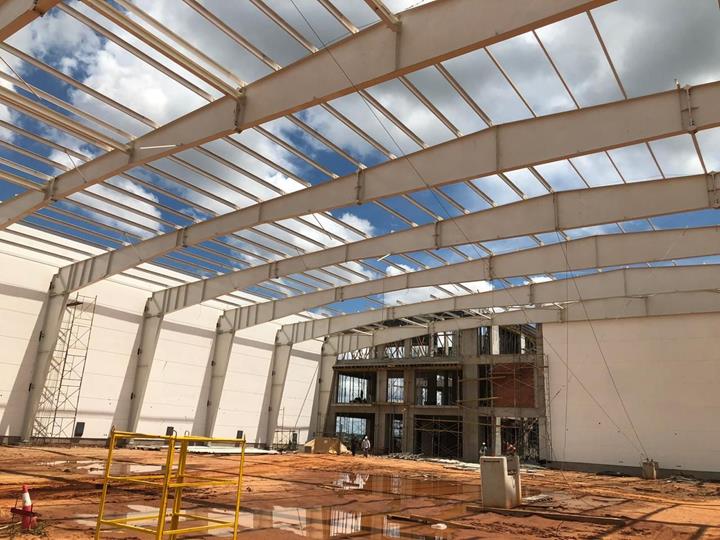

Metalúrgica Vera S.R.L. foi contratada para planear e construir uma nova estrutura de hangar no Aeroporto Internacional Silvio Petirossi, no Paraguai, destinada ao abrigo e à reparação de aeronaves de grandes dimensões.

O edifício é composto por sete estruturas de pórtico em aço a uma distância de 7,7 metros. As paredes são constituídas por um sistema de paredes de betão pré-fabricado com isolamento termoacústico. O revestimento da cobertura é formado por painéis sandwich assentes em secções de aço leve formadas a frio.

O grande vão de aprox. 65 m foi conseguido através de pórticos bi-articulados com secções de secção variável soldadas. A altura da secção é de 0,5 m na parte inferior, na base do pilar, e de 2 m na parte superior. As barras horizontais de pórtico inicialmente também são de secção variável no meio da barra. Devido aos contraventamentos de reforço, o sistema também resiste a cargas de rajada de vento de três segundos a 180 km/h, conforme exigido pela norma de vento paraguaia NP 196. Junto com as madres, os contraventamentos de reforço também servem para evitar encurvaduras por flexão nas barras horizontais de pórtico.

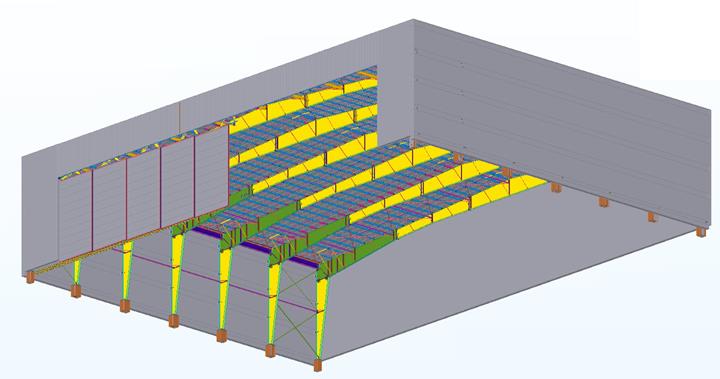

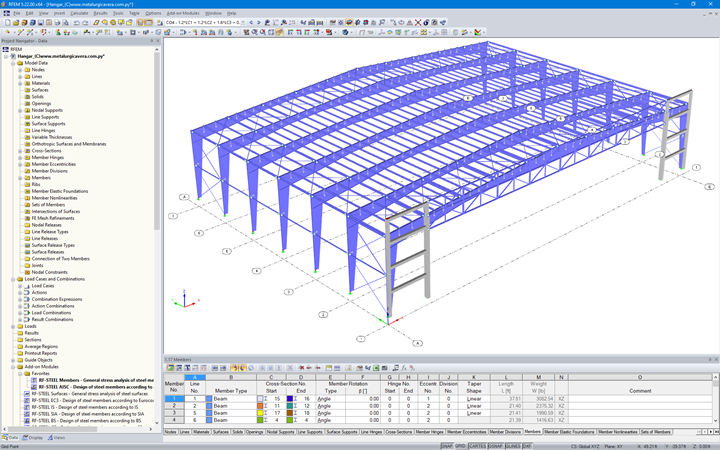

O dimensionamento básico foi realizado com o RF-STEEL e as verificações da norma com o RF-STEEL AISC. Após o cálculo, o edifício foi projetado a três dimensões com o programa Tekla Structures para poupar tempo no local de trabalho e assegurar uma alta qualidade durante a construção.
