Struttura dell'hangar nell'aeroporto internazionale Silvio Pettirossi - Luque (Paraguay)

Progetto cliente

Committente XT Paraguay S.A
Progetto strutturale e struttura in acciaio Metalúrgica Vera SRL
Ypané, Paraguay
www.metalurgicavera.com.py
E-mail: contacto@metalurgicavera.com.py

Metalúrgica Vera S.R.L. ha ricevuto incarico della progettazione e costruzione di un nuovo hangar nell'aeroporto internazionale Silvio Pettirossi in Paraguay per la protezione e la riparazione di aeroplani di grandi dimensioni.

L'edificio è costituito da sette telai in acciaio ad una distanza di 7,7 metri. Le pareti sono costituite da un sistema di panelli prefabbricati in calcestruzzo isolati termicamente e acusticamente. Il rivestimento della copertura è formato da pannelli sandwich che poggiano su profilati di acciaio leggero formati a freddo.

La grande campata di ca. 65 m è realizzata da telai a due cerniere con sezioni trasversali rastremate saldate. La altezza della sezione trasversale è ~ 0,5 m nella parte inferiore delle colonne e ~ 2 m nella parte superiore. Le travi del telaio sono inizialmente rastremate anche al centro della trave. A causa dei forti controventi, il sistema può anche sopportare carichi di raffica di 3 secondi di 180 km/h, come richiesto dalle norme del Paraguay per carichi del vento NP 196. In combinazione con gli arcarecci, i controventi servono anche ad evitare l'instabilità laterale-torsionale delle travi del telaio.

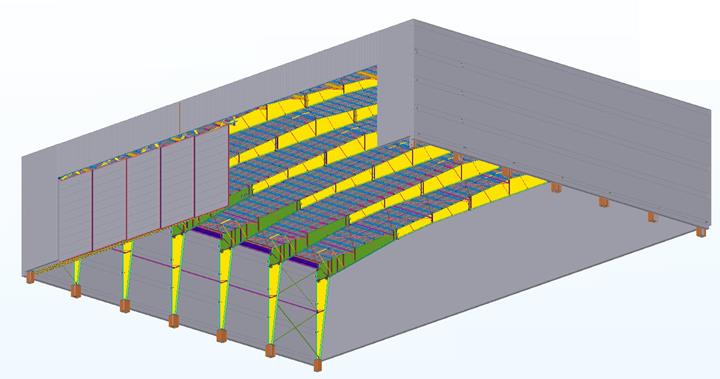

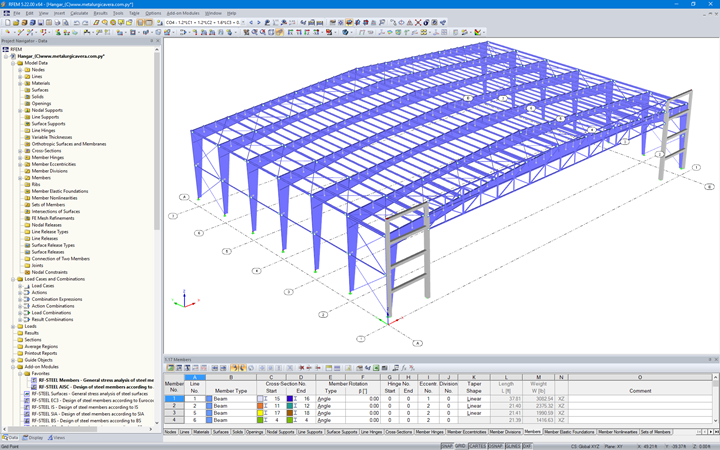

La progettazione di base è stata eseguita con RF-STEEL e le verifiche delle norme con RF-STEEL AISC. Dopo il calcolo, è stato realizzato un progetto strutturale tridimensionale in Tekla Structures per risparmiare tempo in cantiere e garantire un'alta qualità durante la costruzione.
