Hangár na Mezinárodním letišti Silvia Pettirossiho | Luque, Paraguay

Realizováno v programech Dlubal Software...

  • Zákaznický projekt

Projekt zákazníka

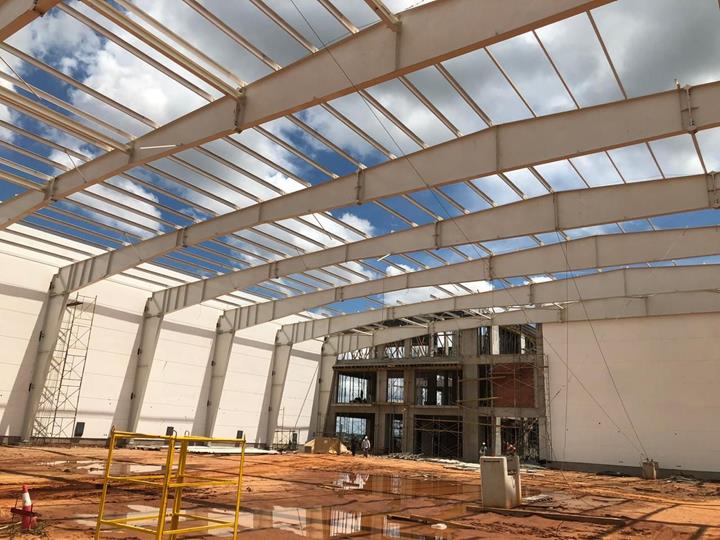

Společnost Metalúrgica Vera S.R.L. byla pověřena návrhem a stavbou nového hangáru na Mezinárodním letišti Silvia Pettirossiho v Paraguayi, který má sloužit k údržbě a opravám velkých letounů.

Investor XT Paraguay S.A.
Statický návrh a ocelová konstrukce Metalúrgica Vera S.R.L.
Ypané, Paraguay
www.metalurgicavera.com.py
E-mail: contacto@metalurgicavera.com.py

Parametry haly

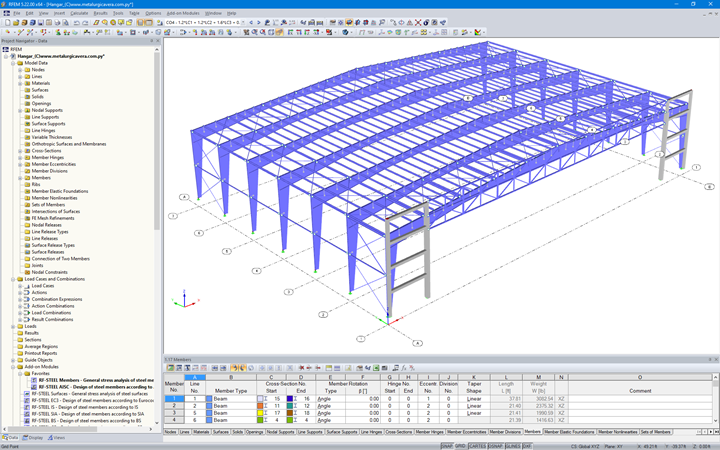

Model

Konstrukce se skládá ze sedmi ocelových rámů ve vzdálenosti 7,7 metrů. Stěny tvoří prefabrikovaný stěnový systém s tepelně a zvukově izolačními vlastnostmi. Střešní plášť se skládá ze sendvičových panelů, které jsou uloženy na lehkých ocelových profilech tvarovaných za studena.

Velkého rozpětí cca 65 metrů bylo dosaženo použitím dvoukloubových rámů se svařovanými průřezy s náběhy. Rozměr průřezu dosahuje v dolní části 0,5 m a v horní části sloupů 2 m. Také rámové příčle byly zpočátku provedeny s náběhy ve svém středu. Díky silnému ztužení odolává konstrukce i třísekundovým zatížením poryvy větru o rychlosti 180 km/h tak, jak vyžaduje paraguayská norma pro zatížení větrem NP 196. Ztužidla v kombinaci s vaznicemi také brání klopení rámových příčlí.

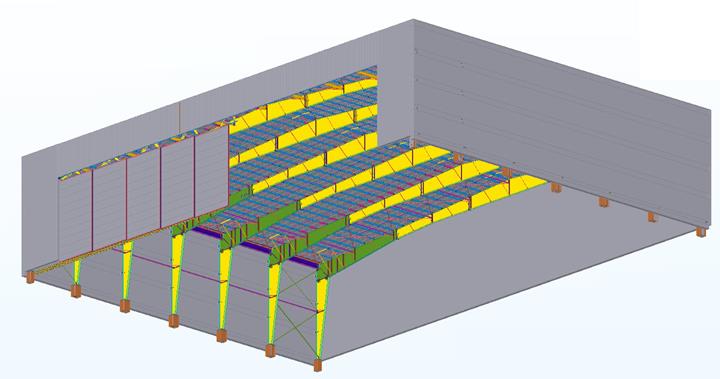

Základní návrh byl proveden v modulu RF-STEEL, zatímco standardní posouzení proběhla v modulu RF-STEEL AISC. Po výpočtu byl proveden trojrozměrný návrh konstrukce v programu Tekla Structures s cílem ušetřit čas na staveništi a zajistit vysokou kvalitu při výstavbě.

Umístění projektu

Luque
Paraguay

Klíčová slova

Hangár Dvoukloubový rám
