Konstrukcja hangaru na międzynarodowym lotnisku Silvio Petirossi - Luque (Paragwaj)

Projekt klienta

21. stycznia 2020

Paragwaj RFEM Konstrukcje stalowe

Klient XT Paraguay SA
Obliczenia i projekt konstrukcji stalowej Metalúrgica Vera SRL
Ypané, Paragwaj
www.metalurgicavera.com.py
E-mail: contacto@metalurgicavera.com.py

Firma Metalúrgica Vera SRL otrzymała zlecenie zaprojektowania i budowy nowej stalowej konstrukcji hangaru na międzynarodowym lotnisku Silvio Petirossi w Paragwaju, służącego do ochrony i naprawy dużych samolotów.

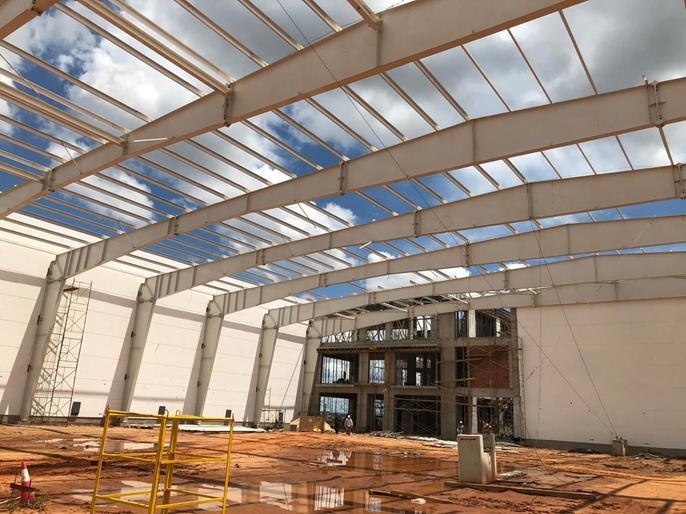

Budynek składa się z siedmiu stalowych ram, ustawionych w odległości 7,7 m od siebie. Ściany składają się z prefabrykowanego systemu ścian betonowych izolowanych termo-akustycznie. Okładzinę dachu tworzą płyty warstwowe, które spoczywają na lekkich stalowych profilach zimnogiętych.

Duża rozpiętość (ok. 65 m) jest możliwa dzięki zastosowaniu ram dwuprzegubowych o zmiennym przekroju Wysokość przekroju wynosi 0,5 m u dołu słupów i ponad 2 m u góry. Również środkowe części belek posiadają przewężenia. Dzięki mocnym stężeniom układ konstrukcyjny może wytrzymać również 3-sekundowe obciążenia wiatrem o prędkości 180 km/h, zgodnie z wymogami paragwajskiej normy dotyczącej oddziaływania wiatru NP 196. W połączeniu z płatwiami, stężenia służą również zabezpieczeniu belek ram głównych przed wyboczeniem giętno-skrętnym.

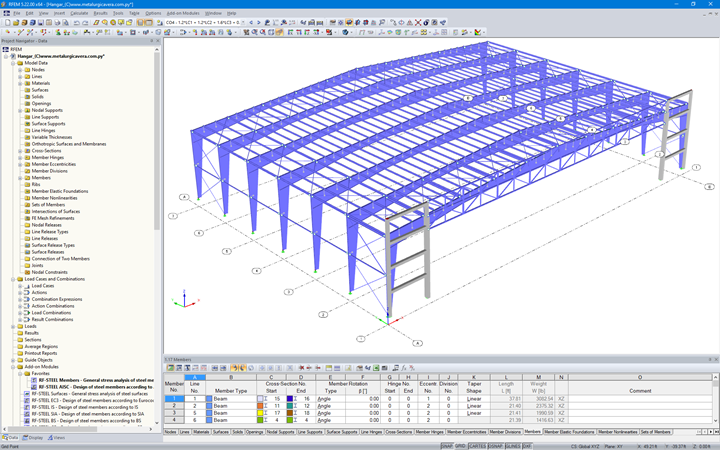

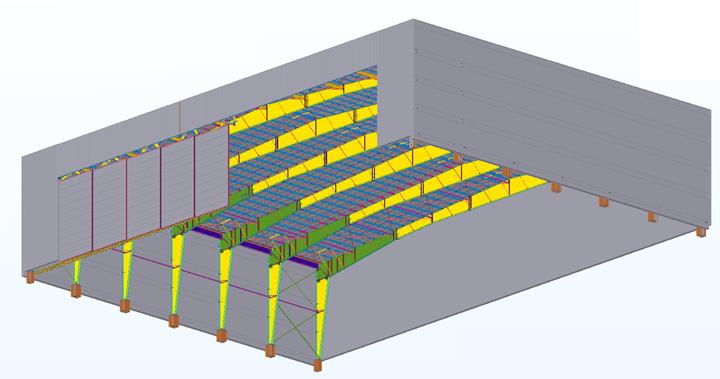

Podstawowe obliczenia przeprowadzono w RF-STEEL, a standardową kontrolę wyników w RF-STEEL AISC. Po obliczeniach, w programie Tekla powstał trójwymiarowy projekt budynku, który miał na celu zaoszczędzenie czasu i zapewnienie wysokiej jakości prac budowlanych.
