Hangar pour avions de l'aéroport international Silvio Pettirossi de Luque, Paraguay

Projet Client

Maître d'ouvrage XT Paraguay S.A
Calcul de structure et structure métallique Metalúrgica Vera S.R.L
Ypané, Paraguay
www.metalurgicavera.com.py
E-mail : contacto@metalurgicavera.com.py

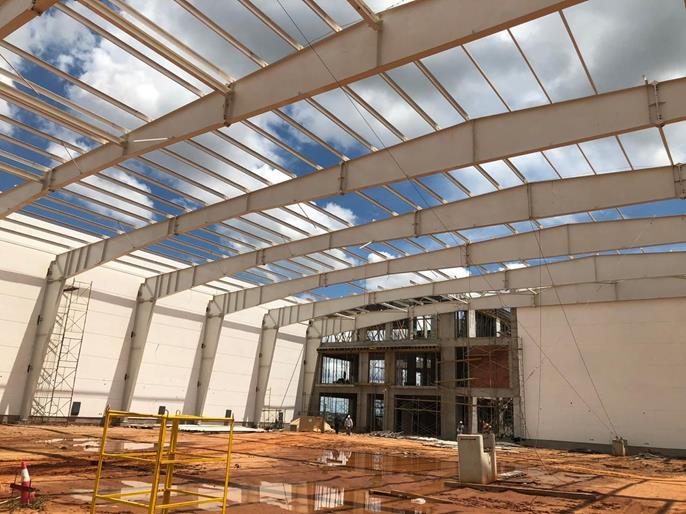

La société Metalúrgica Vera S.R.L. a été chargée de la planification et de la construction d’un nouveau hangar pour avions à l’aéroport international Silvio Pettirossi au Paraguay pour abriter et réparer les avions de grande taille.

Le bâtiment est composé de sept portiques acier en distants de 7,7 mètres. Les voiles pré-fabriqués en béton sont dotés d'un système d'isolation thermique et acoustique. La toiture est recouverte de panneaux sandwich reposant sur des profilés en acier légers formés à froid.

Les portiques à deux articulations et sections soudées à inertie variable ont une portée d'environ 65 m. La hauteur des sections est de 0,5 m au bas des pieds de poteaux et de 2 m en haut. Les poutres des portiques présentent en outre une inertie variable en leur centre. Grâce à ses contreventements très rigides, la structure peut également supporter des rafales de 180 km/h durant trois secondes, conformément à la norme nationale sur les charges de vent NP 196. Ces contreventements combinés à des pannes permettent en outre d'éviter le déversement des poutres des portiques.

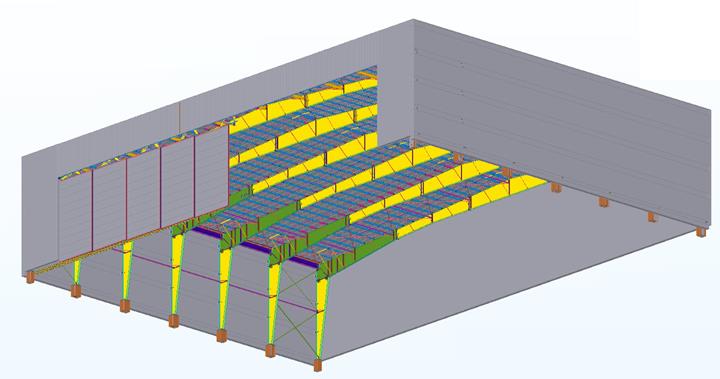

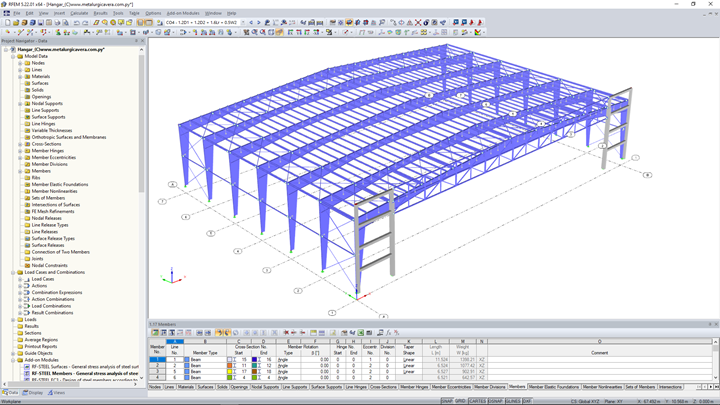

Le calcul de base a été effectué avec RF-STEEL et les vérifications standards avec RF-STEEL AISC. Le modèle 3D du bâtiment a été réalisé avec Tekla Structures afin de gagner du temps sur le chantier et de garantir d'excellentes conditions de montage.
