西尔维奥·佩蒂罗西 (Silvio Petirossi) 国际机场的机库结构 – 巴拉圭卢克

客户项目

2020年01月21日

Paraguay

RFEM

钢结构

投资者 XT Paraguay S.A
结构设计与钢结构 Metalúrgica Vera S.R.L
Ypané, Paraguay
www.metalurgicavera.com.py
E-Mail: contacto@metalurgicavera.com.py

Metalúrgica Vera S.R.L. 公司为巴拉圭的西尔维奥·佩蒂罗西 (Silvio Petirossi) 国际机场设计和建造了一座新机库,用于保护和维修大型飞机。

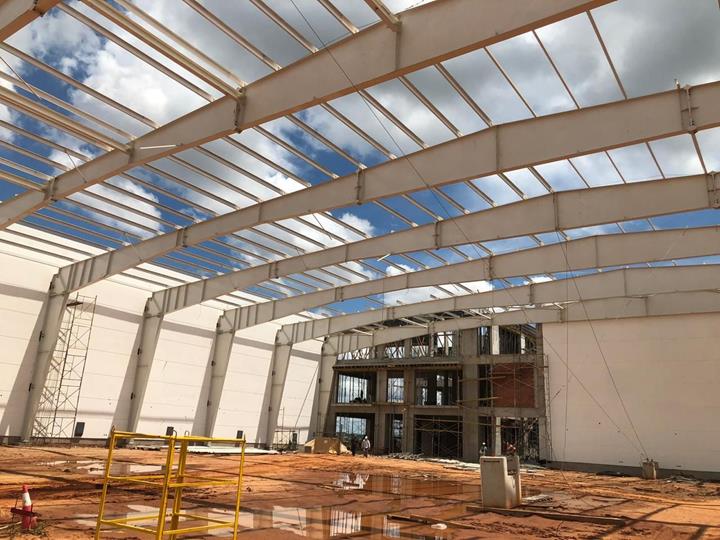

该建筑由 7 榀钢框架组成,每榀间距为 7.7 米。 墙体为预制混凝土保温隔热、隔音墙体。 屋面由位于冷弯薄壁型钢之上的夹芯板构成。

通过双铰焊接变截面门式刚架结构实现了 65 米的大跨度。 柱脚截面高度为 0.5 m,柱顶截面高度为 2 m, 每侧横梁的截面高度分别从柱子与跨中开始到其中部逐渐变小。 由于具有坚固的支撑,该结构还可以承受巴拉圭风荷载规范 NP 196 要求的 3 秒时速为 180 km/h 的阵风荷载。 支撑和檩条共同作用可以避免横梁的弯扭屈曲。

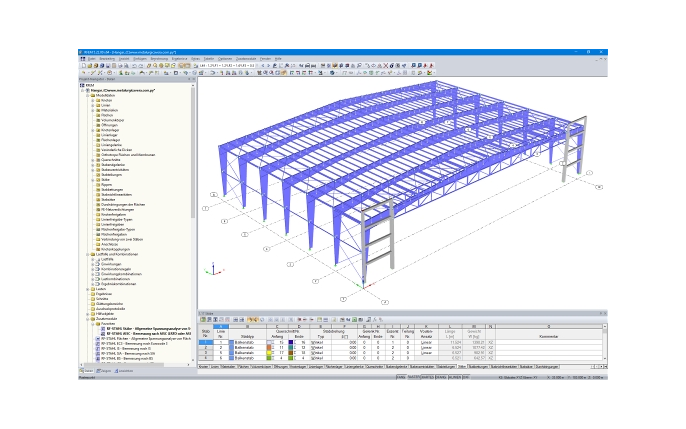

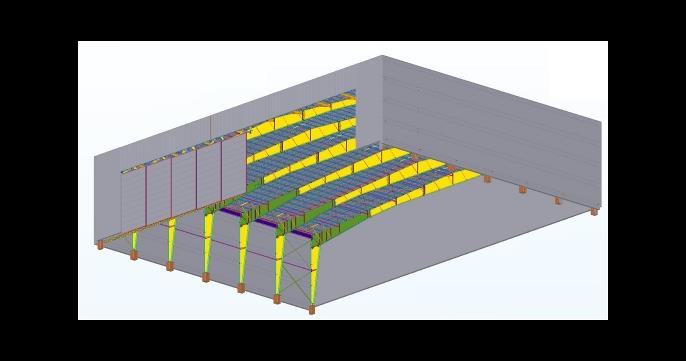

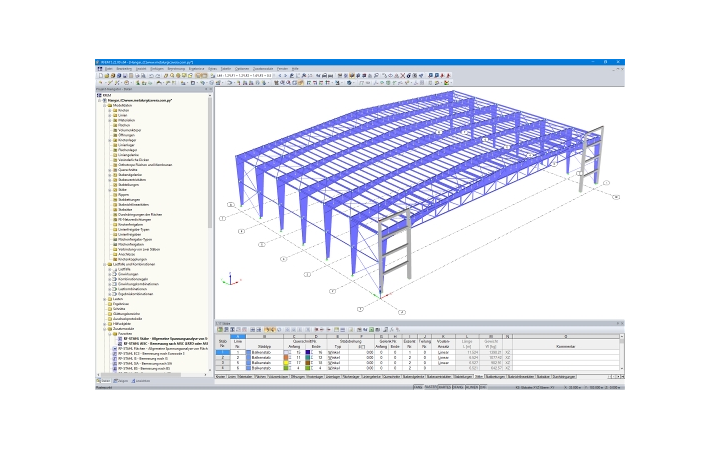

该建筑结构使用附加模块 RF-STEEL 进行了基本的计算,并且还使用附加模块 RF-STEEL AISC 按照美国规范进行了设计计算。 在计算完成后,为了节省现场施工时间和确保施工质量,使用 Tekla Structures 对该建筑进行了三维设计。
