Hangar de aeronaves en el aeropuerto internacional Silvio Petirossi | Luque, Paraguay

Estructuras analizadas con Dlubal Software

  • Proyecto de cliente

Proyecto de cliente

Metalúrgica Vera S.R.L. fue la empresa encargada del diseño y construcción de una nueva estructura de un hangar en el Aeropuerto Internacional Silvio Pettirossi en Paraguay para proteger y reparar aviones grandes.

Inversor XT Paraguay S. A.
Diseño estructural y estructura de acero Metalúrgica Vera S.R.L.
Ypané, Paraguay
www.metalurgicavera.com.py
Correo electrónico: [email protected]

Parámetros del pórtico

Modelo

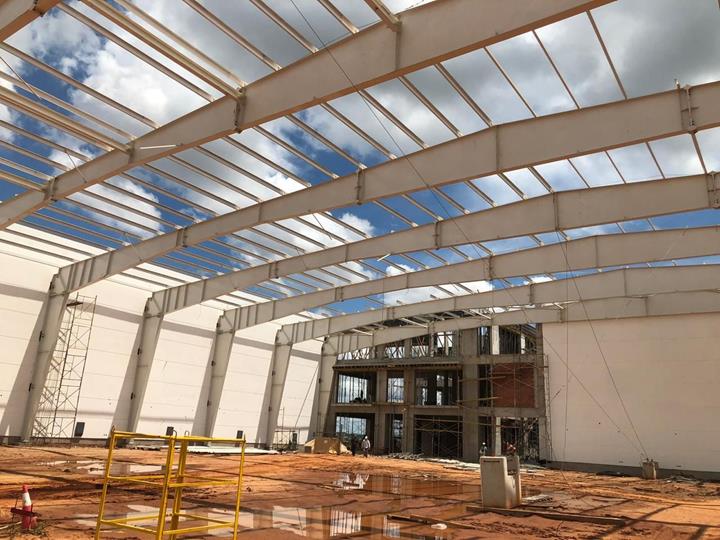

El edificio consta de siete pórticos de acero a una distancia de 7,7 metros. Los muros son un sistema de muros de hormigón prefabricados con aislamiento termoacústico. El revestimiento de la cubierta incluye paneles de tipo sándwich que apoyan sobre secciones ligeras de acero conformadas en frío.

El gran vano de aprox. 65 m se ha realizado mediante dos pórticos articulados con secciones de canto variable soldadas. La profundidad de la sección del pilar es de aproximadamente 0,5 m en el la parte inferior y de 2 m en la parte superior. Las vigas del pórtico también eran de sección variable en inicio así como en el centro de la viga. El sistema de celosía de cubierta y pared sirve para arriostrar la estructura y resistir cargas de viento por ráfaga de 3 segundos de 180 Km/h según la Norma Paraguaya de Viento NP 196. Junto con las correas, los arriostramientos también sirven para evitar el pandeo lateral de las vigas de los pórticos.

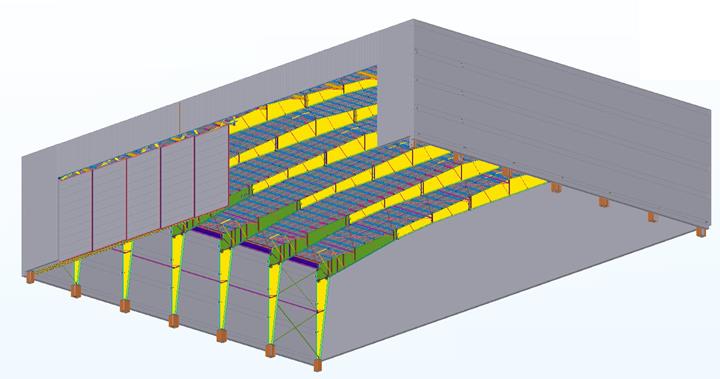

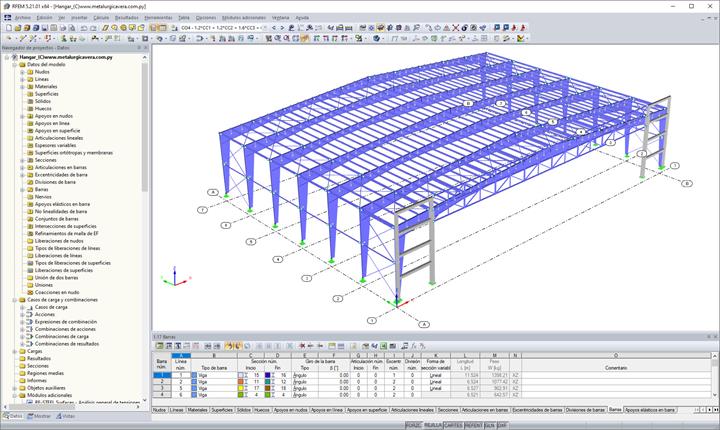

El cálculo básico se llevó a cabo con RF-STEEL mientras que las comprobaciones de la norma se calcularon con RF-STEEL AISC. Después del cálculo, se ha creado el modelo 3D en Tekla Structures para maximizar la calidad y minimizar los retrasos durante la construcción.

Ubicación del proyecto

Luque
Paraguay

Palabras clave

Hangar Pórtico biarticulado
