Flugzeughalle im internationalen Flughafen Silvio Petirossi – Luque, Paraguay

Kundenprojekt

Bauherr XT Paraguay S.A
Tragwerksplanung und Stahlkonstruktion Metalúrgica Vera S.R.L
Ypané, Paraguay
www.metalurgicavera.com.py
E-Mail: contacto@metalurgicavera.com.py

Metalúrgica Vera S.R.L. wurde mit der Planung und dem Bau einer neuen Flugzeughalle im Internationalen Flughafen Silvio Petirossi in Paraguay zum Schutz und zur Reparatur großer Flugzeuge beauftragt.

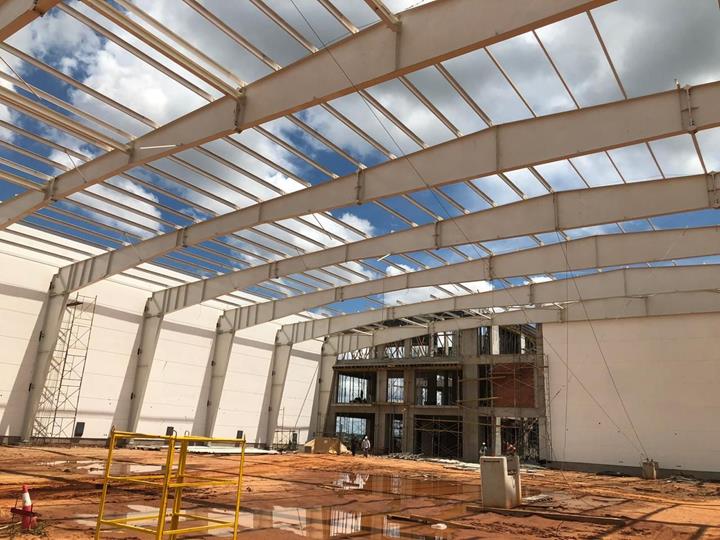

Das Gebäude besteht aus sieben Stahlrahmen im Abstand von 7,7 Meter. Die Wände bestehen aus einem vorgefertigten thermo-akustisch isolierten Betonwandsystem. Sandwichpaneelen, die auf kaltgeformten Stahlleichtprofilen aufliegen, bilden die Dacheindeckung.

Die große Spannweite von ca. 65 m wird durch Zweigelenkrahmen mit geschweißten Voutenquerschnitten realisiert. Die Querschnittshöhe beträgt unten am Stützenfuß 0,5 m und oben 2 m. Auch die Rahmenriegel sind am Anfang in Riegelmitte gevoutet. Durch die starken Aussteifungsverbände hält das System auch dreisekündigen Windböenlasten von 180 km/h statt, wie es in der paraguayischen Windnorm NP 196 gefordert wird. Die Aussteifungsverbände dienen, in Kombination mit den Pfetten, auch der Vermeidung von Biegedrillknicken der Rahmenriegel.

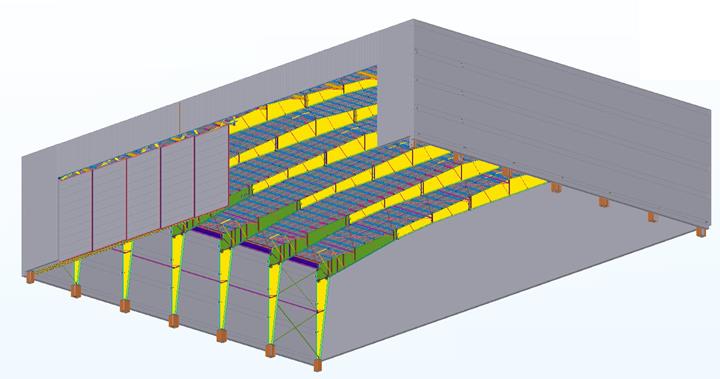

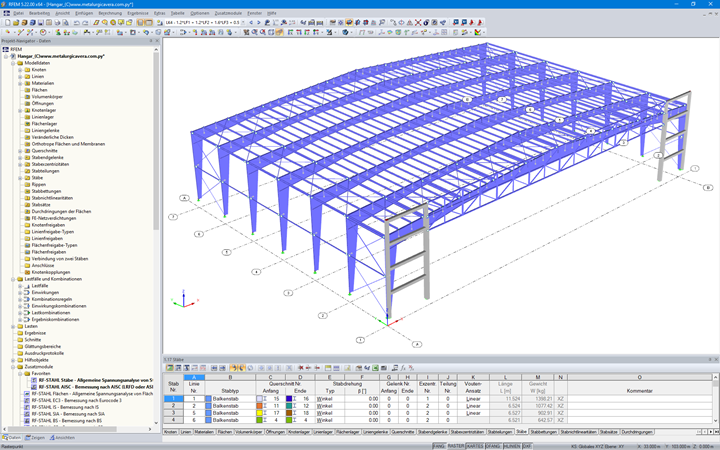

Die Grundbemessung wurde mit RF-STAHL und die Standardnachweise mit RF-STAHL AISC durchgeführt. Nach der Berechnung wurde das Gebäude dreidimensional in Tekla Structures entworfen, um Zeit auf der Baustelle zu sparen und eine hohe Qualität beim Bau zu gewährleisten.
