Análisis del espectro de respuesta y análisis de cargas equivalentes

También necesita el complemento Análisis modal. Este determina las frecuencias naturales, las deformadas del modo y las masas modales eficaces, que luego el análisis de espectro de respuesta escala y superpone. Ambos complementos suelen adquirirse juntos, y el caso de carga del análisis modal se crea en el mismo diálogo que el caso de carga sísmica.

Lo más probable es que sí. EN 1998-1 cuenta con más de 25 anejos nacionales, y existen implementaciones independientes para ASCE 7, IBC, NBC, NTC, NTC CDMX, CFE Sismo, CIRSOC 103, NSR-10, NCh 433, NCSE, NPR 9998, P 100-1, SANS 10160-4, SBC 301, TBEC, IS 1893, GB 50011, SIA 261, AS 1170.4, DIN 4149 y DTR-BC 2-48. La lista completa de todas las ediciones está disponible en la página de Normas.

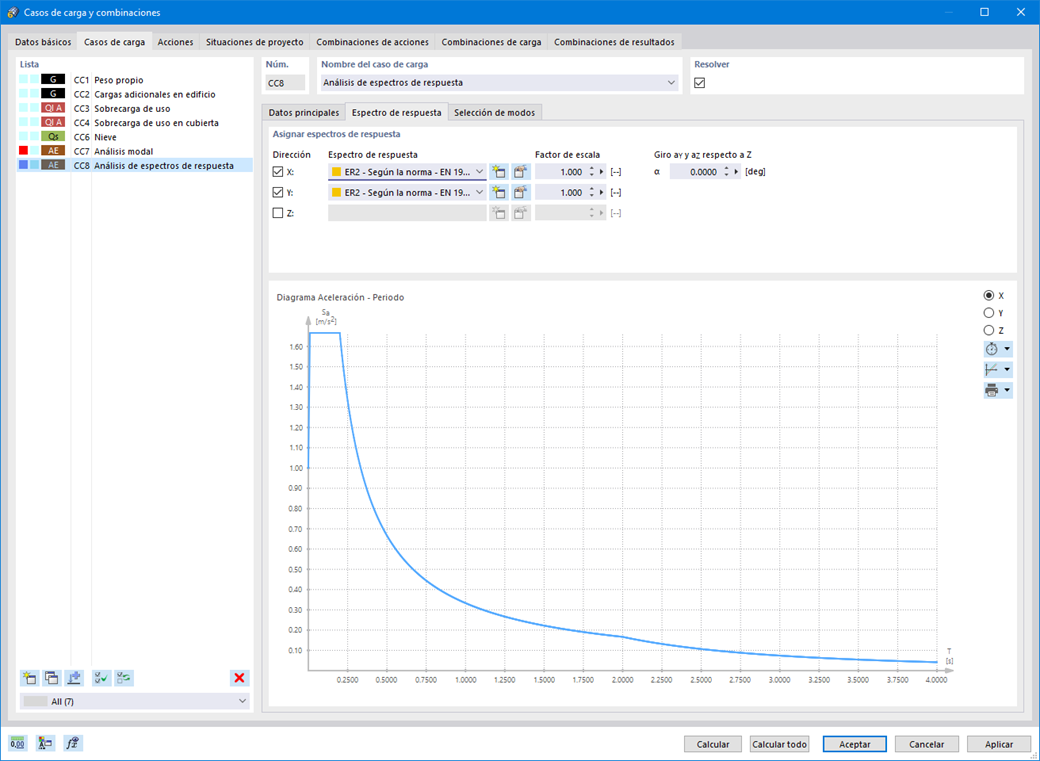

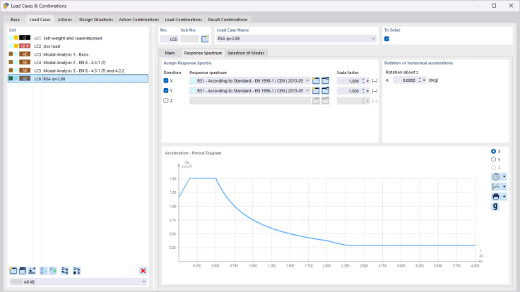

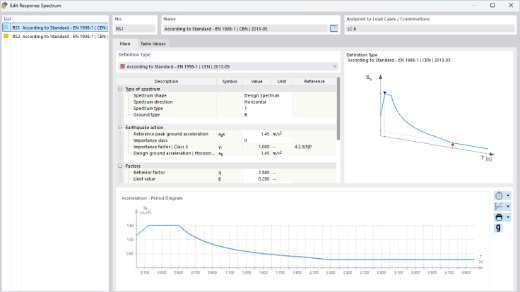

Sí, es posible. Además de los espectros estándar, puede introducir un espectro definido por el usuario punto por punto, o bien generarlo a partir de un acelerograma. El complemento incluye una biblioteca de terremotos registrados, y puede importar sus propios registros de aceleración.

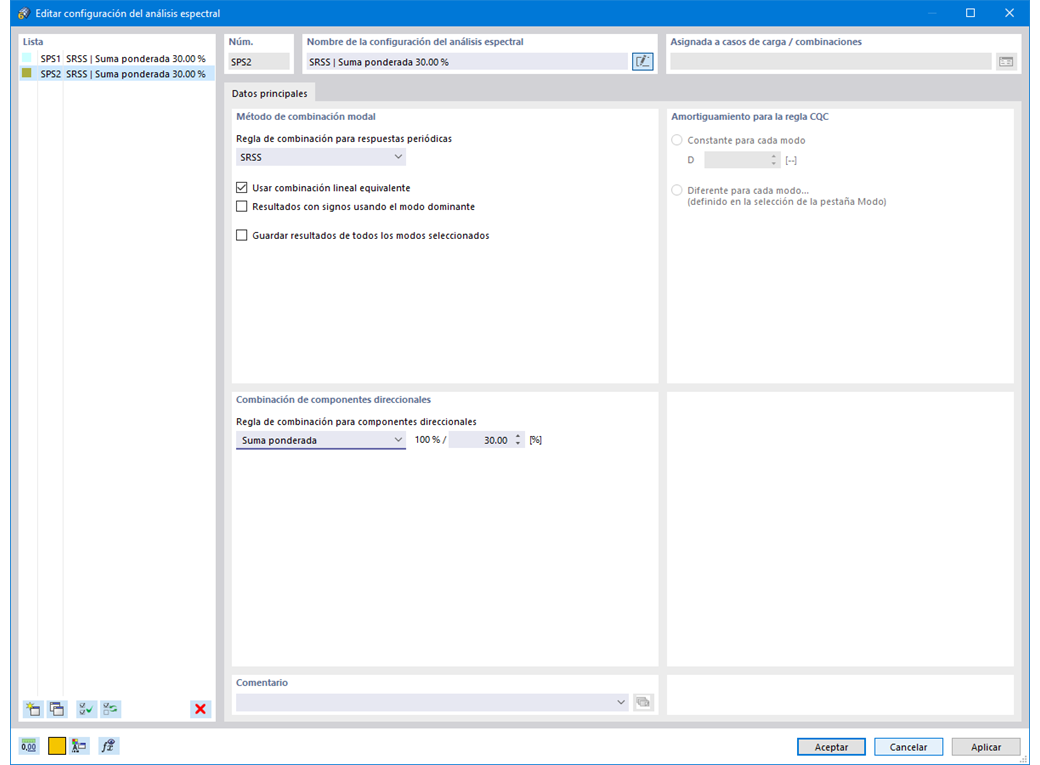

Sí, lo están. El programa usa el Asistente de combinaciones para crear la situación de proyecto sísmico y las combinaciones de resultados asociadas, que están disponibles en los complementos de cálculo de hormigón, acero, madera y aluminio. No tiene que reconstruir las combinaciones sísmicas manualmente.

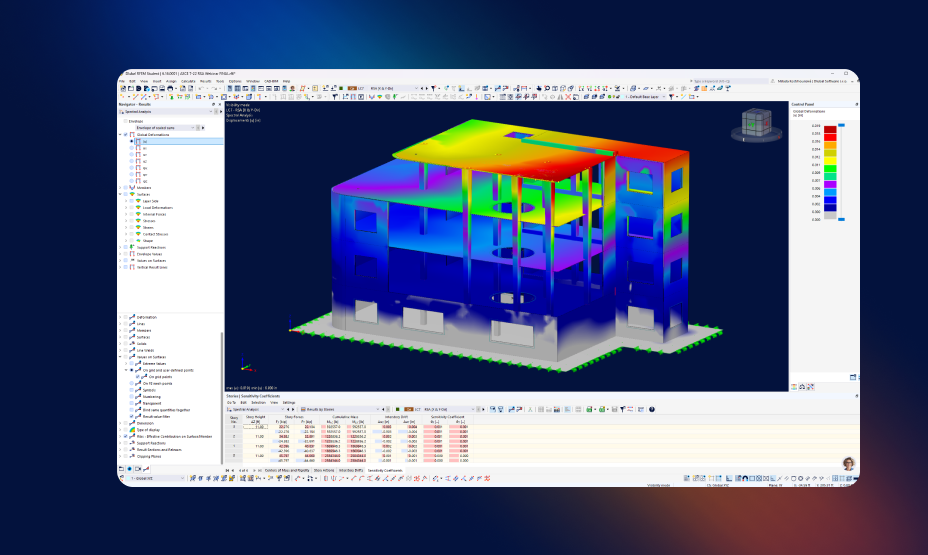

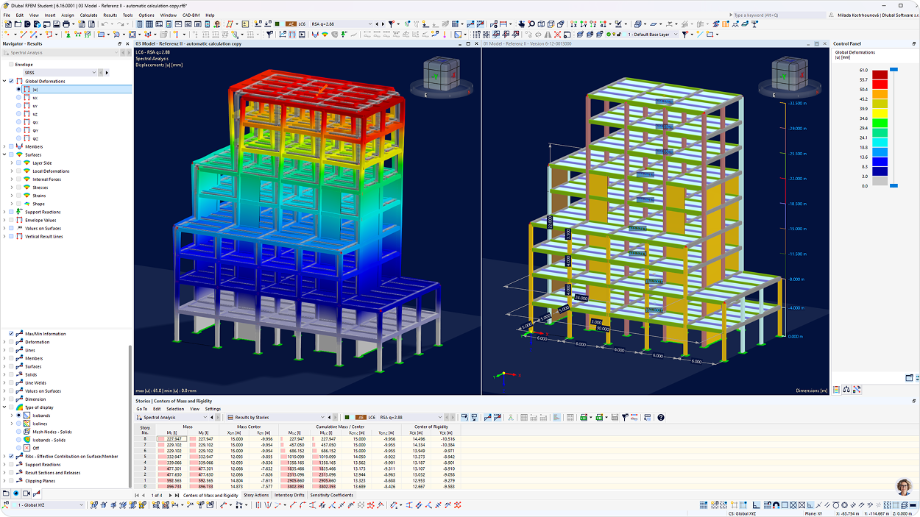

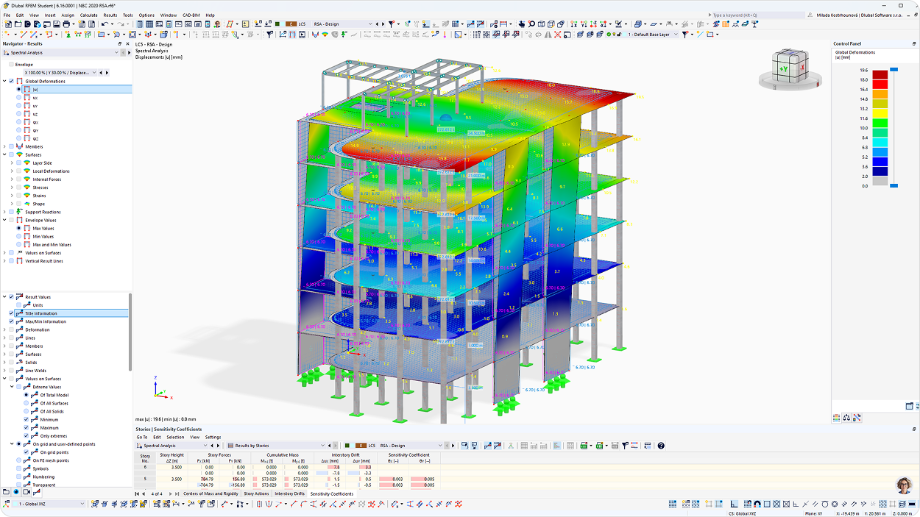

Sí, con el Complemento de modelo de edificio. Una vez definidas las plantas, los resultados sísmicos se muestran para cada planta, incluyendo el centro de masas, el centro de rigidez, el esfuerzo cortante, las flechas, los desplazamientos relativos entre plantas y los coeficientes de sensibilidad. Esta información también se utiliza para comprobar los valores límite de desplazamiento y determinar la necesidad de un análisis de segundo orden.

Sí, lo es. Tanto RFEM 6 como RSTAB 9 disponen del análisis de espectro de respuesta, con las mismas normas y reglas de combinación. RFEM 6 también admite modelos de superficies y modelos sólidos, lo cual es importante para edificios con muros de corte y estructuras de losas. Actualmente, el cálculo de cargas equivalentes solo está disponible en RFEM 6.

No, una vez que selecciona una norma sísmica en los datos base del modelo, los cuadros de diálogo de entrada se adaptan a ella, y el programa propone los parámetros que requiere dicha norma. Usted introduce los valores de su informe sísmico o del anejo nacional. Sin embargo, la interpretación de los resultados sigue requiriendo el criterio de ingeniería. Los artículos técnicos siguientes proporcionan ejemplos completos.

Hoy en día están disponibles métodos multimodales, incluidos el análisis del espectro de respuesta y el análisis por carga equivalente basado en las formas modales. Se están desarrollando procedimientos simplificados, como el método de la fuerza lateral equivalente y el método de fuerzas laterales según EN 1998-1, ASCE 7 y NBC, que se incluirán en el mismo complemento.
