Rozszerzenie analizy modalnej o multimodalną analizę spektrum odpowiedzi
Ogółem: 4
Analiza spektrum odpowiedzi | Funkcje
- Zaimplementowano spektra odpowiedzi z następujących norm:
-
EN 1998-1:2010 + A1:2013 (Unia Europejska)
-
DIN 4149:2005-04 (Niemcy)
-
SIA 261:2020-08 (Szwajcaria)
-
SIA 261:2014-07 (Szwajcaria)
-
ASCE 7 | 2022-IBC | 2024 (USA)
-
ASCE 7 | 2016 - IBC | 2018/21 (USA)
-
ASCE 7 | 2010 - IBC | 2012/15 (USA)
-
ASCE 7 | 2005 - IBC | 2009 (USA)
-
IBC 2000 (USA)
-
CFE Sismo:2015-07 (Meksyk)
-
CIRSOC 103:2013-07 (Argentyna)
-
GB 50011-2010-12 (Chiny)
-
IS 1893:2016-12 (Indie)
-
NBC 2020 (Kanada)
-
NBC 2015 (Kanada)
-
NCSE 02:2009 (Hiszpania)
-
NPR 9998:2020-12 (Holandia)
-
NTC 2018-01 (Włochy)
-
P 100-1:2013-08 (Rumunia)
-
SANS 10160-4:2017 (Südafrika)
-
SBC 103:2018 (Saudi-Arabien)
-
TBEC:2018 (Turcja)
-
- Dostępne są następujące załączniki krajowe do EN 1998-1:
-
DIN EN 1998-1/NA:2023-11 (Deutschland)
-
ÖNORM EN 1998-1/NA:2017-07 (Austria)
-
SN 1998-1/NA:2019-12 (Szwajcaria)
-
1998-1/NA:2013-05 (Unia Europejska)
-
BAS EN 1998-1/NA: 2018 (Bośnia i Hercegowina)
-
BDS 1998-1/NA:2012-03 (Bułgaria)
-
BS EN 1998-1/NA:2008-08 (Wielka Brytania)
-
CSN EN 1998-1/NA:2016-09 (Republika Czeska)
-
CYS EN 1998-1/NA:2009-03 (Cypr)
-
ELOT EN 1998-1/NA:2015-04 (Grecja)
-
HRN EN 1998-1/NA:2011-06 (Chorwacja)
-
LST EN 1998-1/NA:2010-12 (Litwa)
-
ILNAS EN 1998-1/NA:2011-09 (Luksemburg)
-
LVS EN 1998-1/NA:2015-01 (Łotwa)
-
MS EN 1998-1/NA:2017-01 (Malezja)
-
MSZ EN 1998-1/NA:2013-07 (Węgry)
-
NBN EN 1998-1/NA:2011-10 (Belgia)
-
NF EN 1998-1/NA:2013-12 (Francja)
-
NP EN 1998-1/NA:2010-03 (Portugalia)
-
NS EN 1998-1/NA:2021-06 (Norwegia)
-
SIST EN 1998-1/NA:2009-01 (Słowenia)
-
SR EN 1998-1/NA:2008-11 (Rumunia)
-
SRPS EN 1998-1/NA:2018-12 (Serbia)
-
SS EN 1998-1/NA:2013-02 (Singapur)
-
STN EN 1998-1/NA:2009-04 (Słowacja)
-
UNE EN 1998-1/NA:2020-01 (Hiszpania)
-
UNI EN 1998-1/NA:2013-03 (Włochy)
-
- Spektrum odpowiedzi zdefiniowane przez użytkownika lub wygenerowane z akcelerogramów
- Możliwość zadania kierunkowego spektrum odpowiedzi
- Ręczne lub automatyczne wybieranie postaci drgań własnych do analizy spektrum odpowiedzi (można zastosować regułę 5% z EC 8)
- Kombinacje wyników z zastosowaniem superpozycji modalnej (reguła SRSS lub CQC) i superpozycji kierunkowej (reguła SRSS lub 100%/30%)
- Wpływ przypadkowych oddziaływań skręcających może być uwzględniany automatycznie
- Wyniki z określonym zwrotem mogą być wyświetlane w oparciu kształt dominującej postaci drgań własnych
Analiza spektrum odpowiedzi | Wprowadzanie danych
Oprogramowanie do analizy statyczno-wytrzymałościowej firmy Dlubal wykonuje wiele pracy za Ciebie. Program sugeruje zgodnie z regułami parametry wejściowe, istotne dla wybranych norm. Ponadto można ręcznie wprowadzić spektra odpowiedzi.

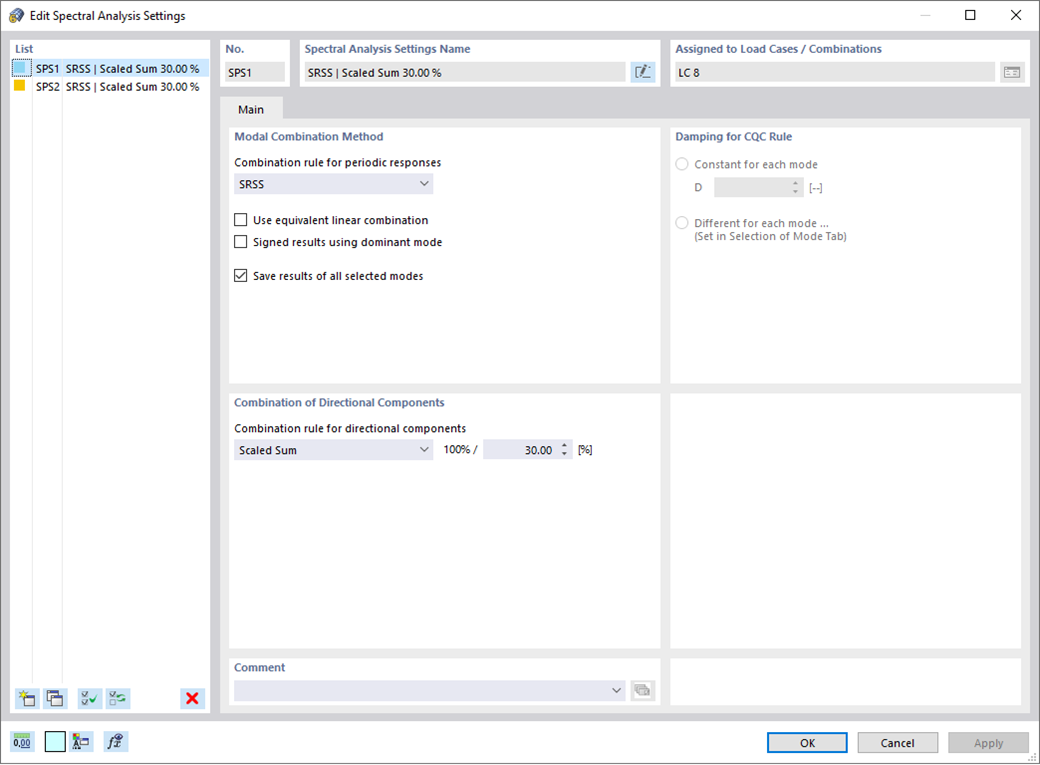

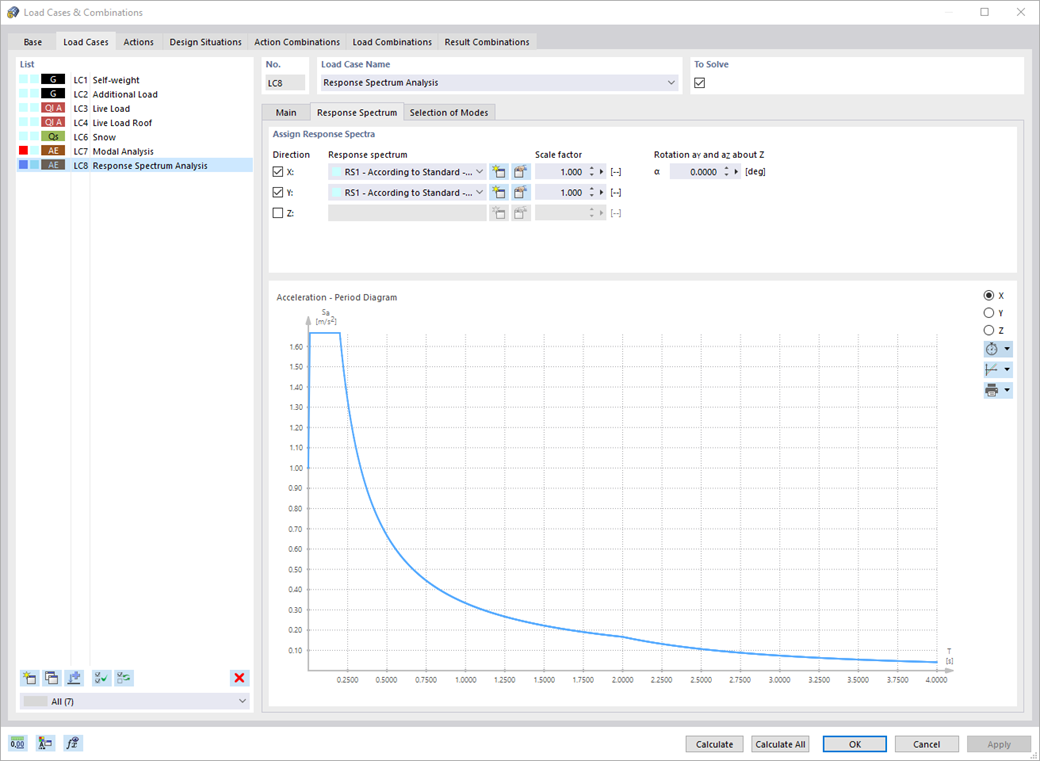

Przypadki obciążeń typu Analiza spektrum odpowiedzi określają kierunek, w którym działają spektra odpowiedzi oraz które wartości własne konstrukcji są istotne dla analizy. W ustawieniach analizy spektralnej można zdefiniować szczegóły dotyczące reguł kombinacji, tłumienia (jeśli ma zastosowanie) i przyspieszenia okresu zerowego (ZPA).
Analiza spektrum odpowiedzi | Obliczenia
Czy wiecie, że...? Równoważne obciążenia statyczne generowane są oddzielnie dla każdej miarodajnej postaci drgań własnych oraz kierunku wzbudzenia. Obciążenia te są zapisywane w przypadku obciążenia typu Analiza spektrum odpowiedzi, a program RFEM/RSTAB przeprowadza liniową analizę statyczną.
Analiza spektrum odpowiedzi | Wyniki

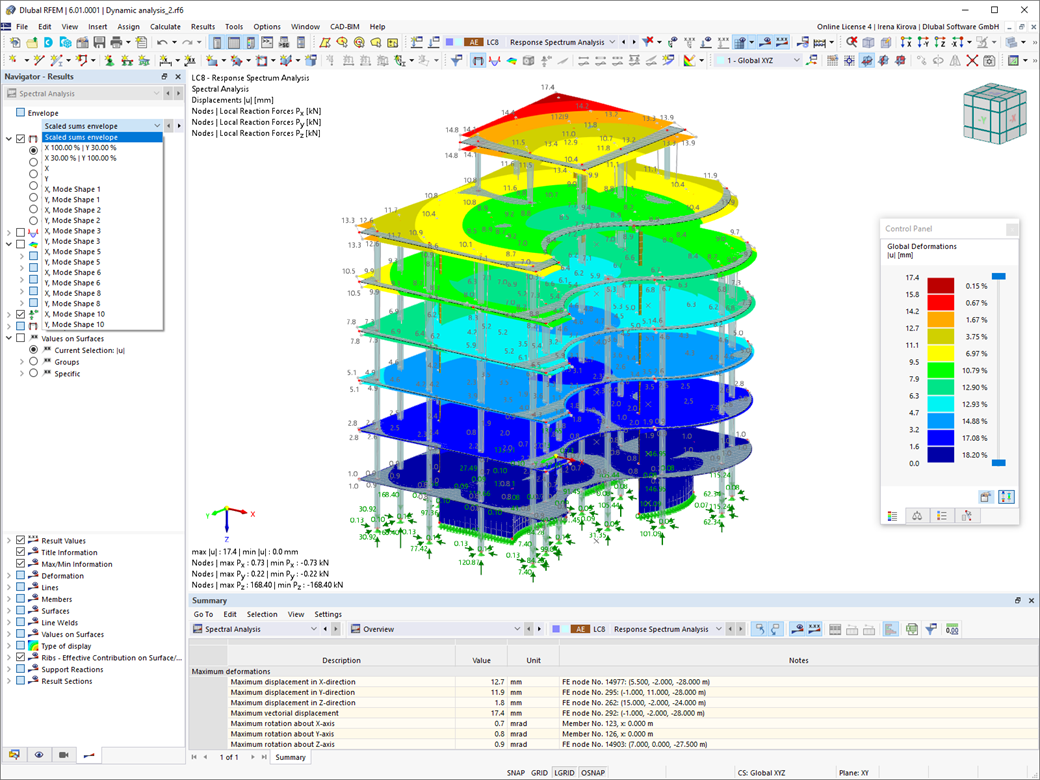

Przypadki obciążeń typu Analiza spektrum odpowiedzi zawierają wygenerowane obciążenia równoważne. Po pierwsze, udziały modalne muszą zostać nałożone na siebie z regułą SRSS lub CQC. W takim przypadku można wykorzystać wyniki podpisane na podstawie dominującego kształtu drgań.
Następnie składowe kierunkowe oddziaływań sejsmicznych są łączone z regułą SRSS lub regułą 100%/30%.
