Analýza spektra odezvy a výpočet ekvivalentní zatěžovací síly

Od seismického předpisu k návrhovým silám v jednom modelu

Stáhnout 90denní bezplatnou zkušební verzi Kontaktujte náš obchodní tým

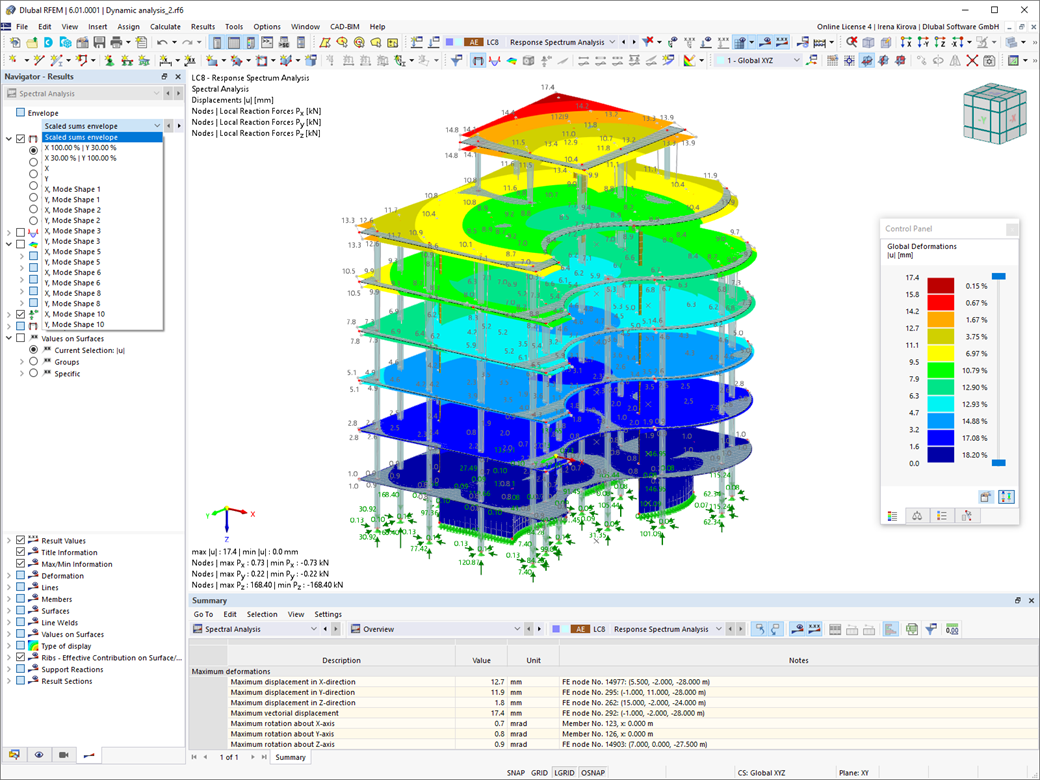

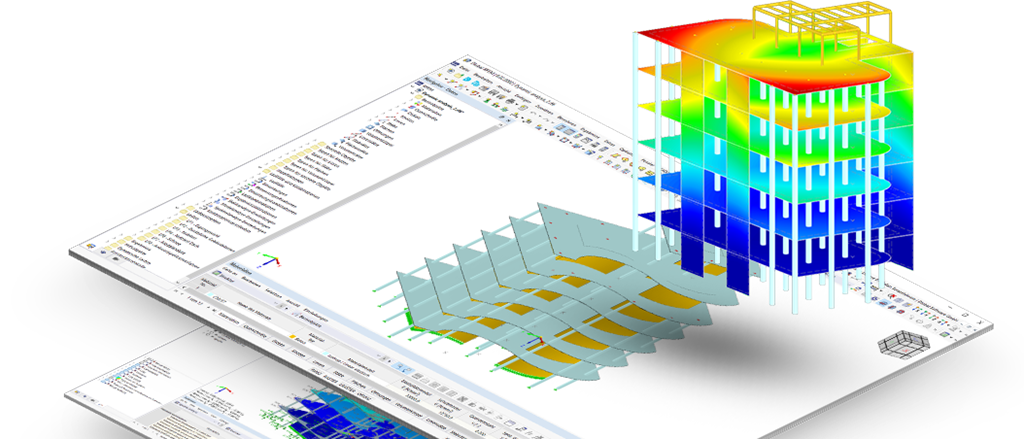

Barevný diagram výsledků vícepodlažní betonové stavby analyzované v RFEM 6 pomocí odezvového spektra a ekvivalentní zatěžovací analýzy, zobrazující deformované stropní desky, sloupy a stěny s rozložením napětí v barevném gradientu.

Objevte analýzu spektra odezvy a analýzu ekvivalentního zatížení pro RFEM 6

Tento doplněk generuje normově konformní seismická spektra a výsledná zatížení přímo z vlastních tvarů vašeho modelu RFEM 6.

Získáte ekvivalentní zatížení pro každý vlastní tvar a směr, stejně jako superponované výsledky. Doplněk Building Model navíc poskytuje podlažní smykové síly a posuny. Všechna spektra a zatěžovací stavy jsou dohledatelné ve zprávě.

Spektra jsou k dispozici podle EN 1998-1 s více než 25 národními přílohami, ASCE 7, NBC a dalších norem, nebo jako uživatelem definovaná spektra. Je vyžadován doplněk Modal Analysis.

Generování spekter odezvy podle EN 1998-1, ASCE 7, NBC a dalších.
Definování spekter pro konkrétní místo nebo jejich odvození z akcelerogramů.
Superponování modálních příspěvků pomocí SRSS nebo CQC.
Výpočet ekvivalentních zatížení s nelinearitami nebo podle teorie druhého řádu.

Seismická spektra pro více než 25 norem

Generujte spektra odezvy podle EN 1998-1 s více než 25 národními přílohami, ASCE 7, NBC a dalších norem, nebo použijte vlastní spektrum či akcelerogram z obsažené knihovny.

Vystopovatelná zatížení z tvarů vlastních kmitů

Ekvivalentní statická zatížení se vytvářejí pro každý relevantní tvar a směr vlastních kmitů. Spektra, kombinační pravidla a zatěžovací stavy zůstávají viditelné v modelu a v tiskové sestavě.

Nelineární analýza a analýza druhého řádu

Náhradní zatížení jsou zapsána do zatěžovacích stavů, které RFEM 6 vypočítává samo, takže jsou zohledněny tažené pruty, nelineární podpory a analýza druhého řádu.

Bezproblémová cesta k seismickému návrhu

Seizmická návrhová situace a její kombinace výsledků plynou přímo do addonů Posouzení železobetonových konstrukcí, Posouzení ocelových konstrukcí, Posouzení dřevěných konstrukcí a Posouzení hliníkových konstrukcí — seismicke kombinace není nutné vytvářet ručně.

Jakmile se váš projekt nachází v seismické zóně, stavební úřad bude očekávat, že doložíte, zda konstrukce vydrží seizmické síly stanovené v příslušné normě. Níže uvedené situace jsou nejčastějšími důvody, proč inženýři tento addon používají.

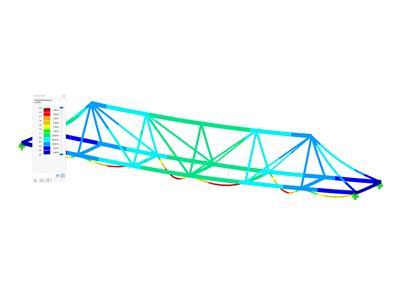

Barevné zobrazení výsledků příhradové konstrukce vícepodlažní budovy analyzované metodou odpovědného spektra a analýzou ekvivalentního zatížení v RFEM 6, zobrazující barevně kódované deformace od modré po červenou v závislosti na výšce budovy.

Vícepodlažní obytná budova v zóně podle Eurokódu 8

Budova se nachází v evropské seismické zóně a vyžaduje noremu odpovídající seismický návrh. Addon generuje spektrum EC8 a přenáší seismický návrh do návrhových addonů.

Vyztužená ocelová hala s taženými pruty

Napíná všechny ztužidla mění cestu zatížení při seizmickém zatížení. Výpočet ekvivalentní zatěžovací síly zapisuje modální zatížení do zatěžovacích stavů, které vypočítáte s nelinearitami modelu.

Kancelářská věž posouzená podle ASCE 7-22

Výšková budova v americké seizmické návrhové kategorii vyžaduje kontroly základních smykových sil a meze posunů podlaží. Addon poskytuje modální síly a výsledky podlaží bez nutnosti přechodu do jiného programu.

Stavba s spektrem pro konkrétní lokalitu

Seizmická zpráva o lokalitě uvádí vlastní spektrum nebo akcelerogram. Jeho přímým zadáním zůstává výpočet dohledatelný od pohybu zeminy až po návrhová zatížení.

Spektra odezvy

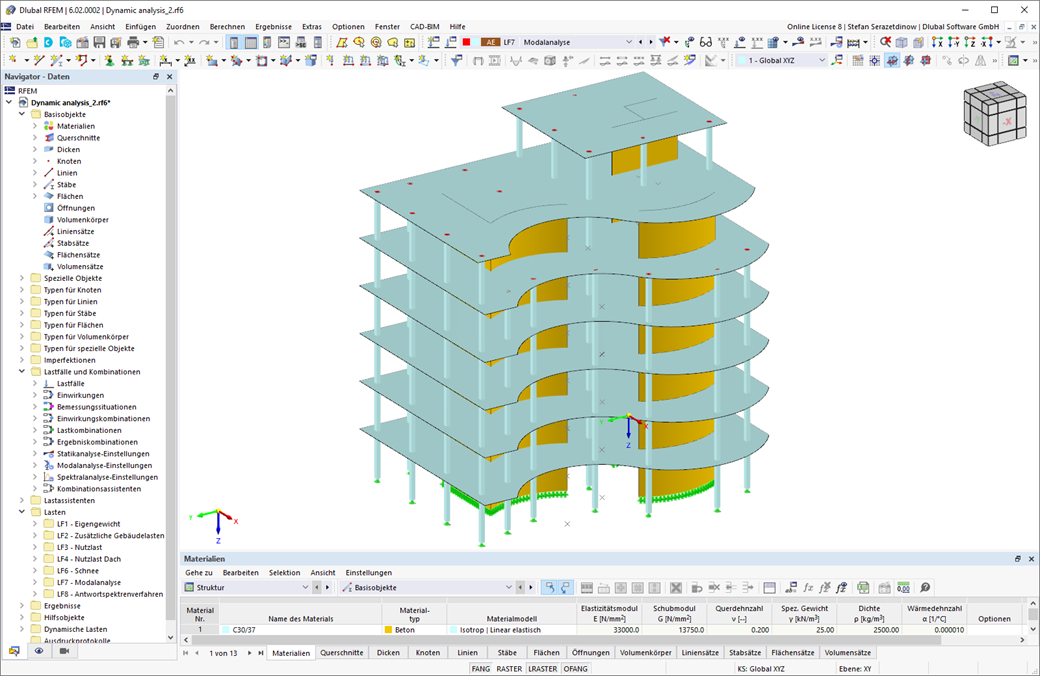

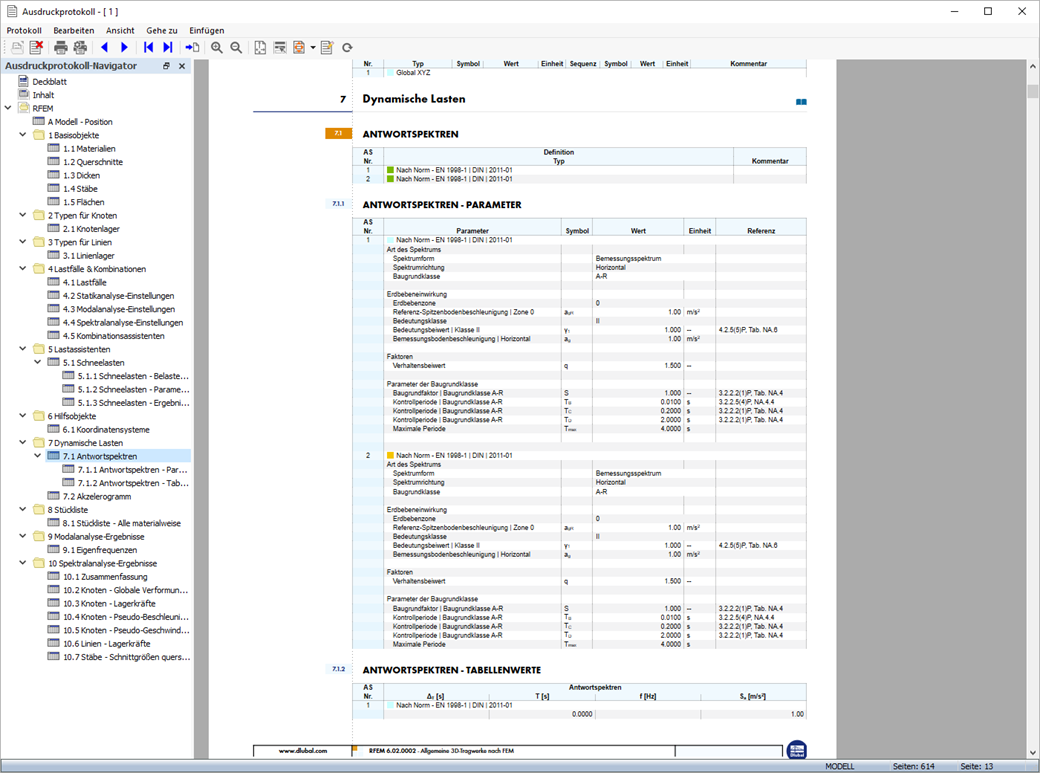

Vyberte normu a zadejte parametry lokality, jako je zrychlení podloží, typ podloží a chování konstrukce. RFEM 6 následně sestaví elastická a projektová spektra a zdokumentuje každý parametr v tiskovém protokolu.

Screenshot výpočtového diagramu RFEM 6 se zobrazenými zatěžovacími stavy typu „Response Spectrum Analysis“

Zatíženelné případy

Přiřaďte zatěžovacímu stavu spektrum a směr buzení. Ekvivalentní statická zatížení se generují pro každý vlastní tvar a superponují se metodou SRSS nebo CQC, volitelně včetně znaménkových výsledků.

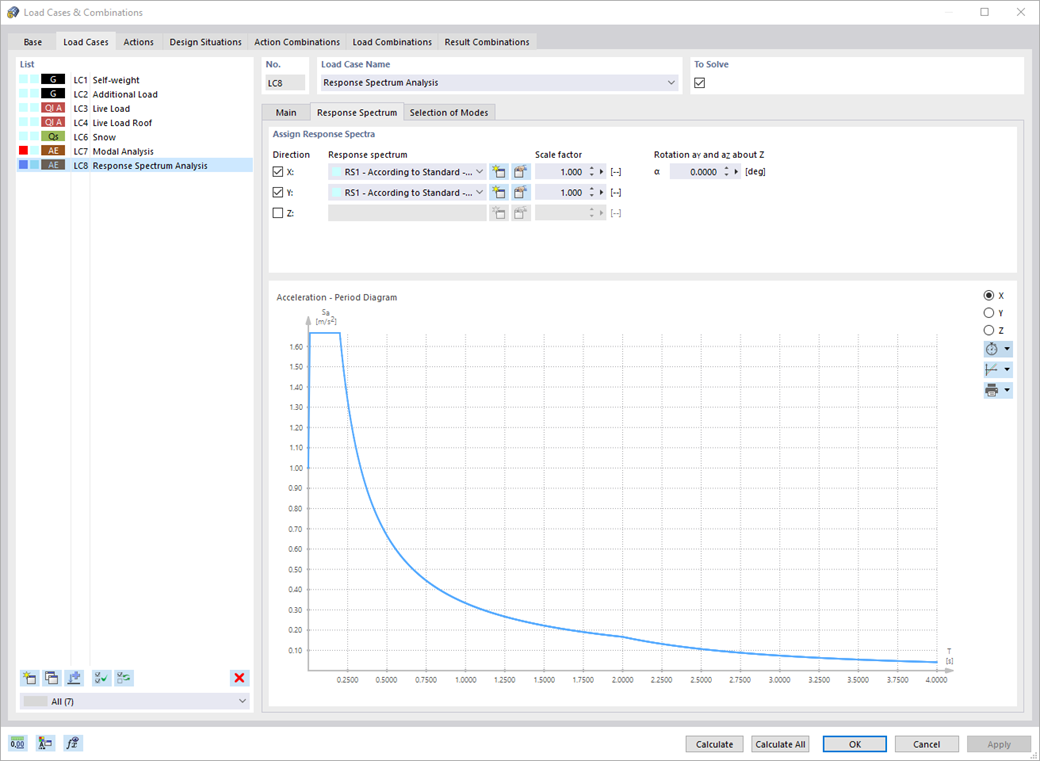

Dialogové okno Zatěžovací stavy a kombinace v RFEM 6 s přiřazením spekter odezvy pro směry X a Y a diagramem period zrychlení podle EN 1998-1

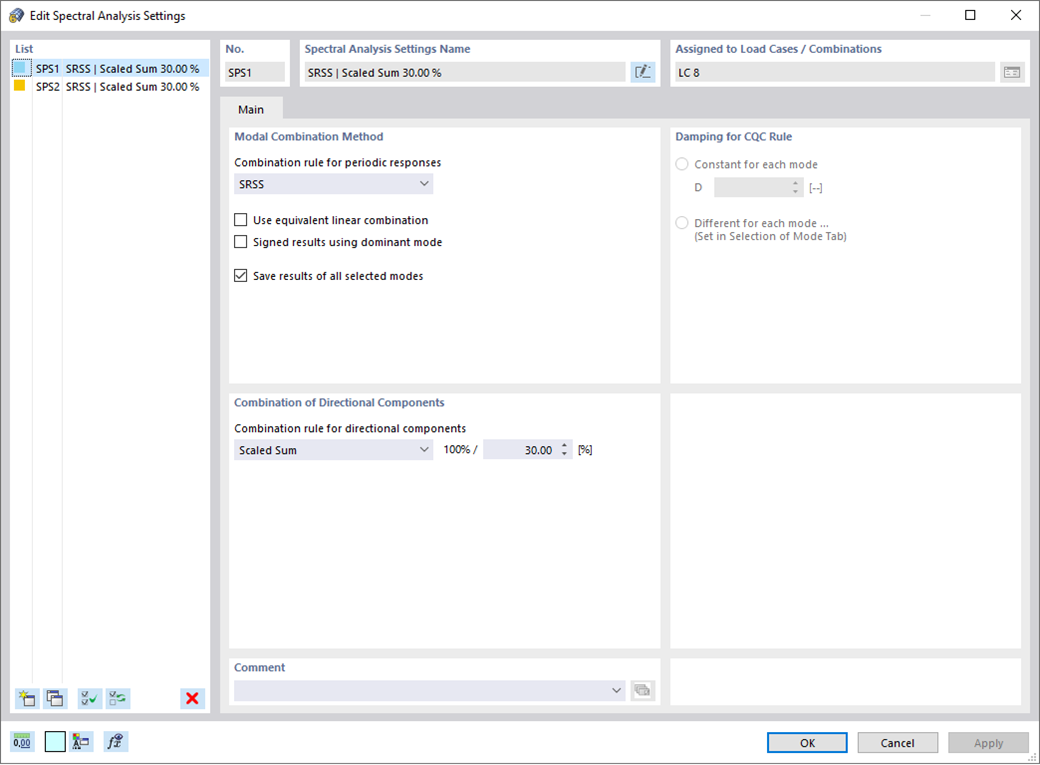

Nastavení spektrální analýzy

Definujte modální kombinaci (SRSS nebo CQC), směrovou kombinaci, tlumení a zrychlení nulové periody. Signované výsledky zachovávají užitečné znaménko pro účely návrhu a pravidla lze porovnávat v rámci jednoho modelu.

Posouzení účinků zemětřesení podle Eurokódu 8

Kompletní posouzení na účinky zemětřesení v RFEM 6:

Spektrum odezvy, modální analýza, návrhová situace pro seismické účinky a posouzení podle Eurokódu 8. Sledujte záznam a projděte si celý postup.

Sledovat webinář

Vícepodlažní model budovy s barevně odlišenými výsledky seizmických posunů zobrazenými v RFEM podle statické analýzy dle Eurokódu 8

Související odborné články

RFEM 6 zobrazuje globální deformace vícepodlažní budovy při analýze spektra odezvy se zemětřesením s tabulkou s výsledky posunu podlaží a citlivostního součinitele.

Kompletní workflow seizmické analýzy v RFEM 6

Projděte si kompletní posouzení na účinky zemětřesení, od hmotové kombinace a modální analýzy až po seizmickou návrhovou situaci. Čtěte dále a prohlédněte si celý pracovní postup.

Analyse spektra odezvy v RFEM znázorňující globální deformace vícepodlažní budovy s podlažní tuhostí, silami (Síla) a seismickými součiniteli citlivosti zobrazenými v tabulkách výsledků.

Výpočet zatížení v analýze pomocí spekter odezvy

Přečtěte si, jak se seizmické síly určují v analýze pomocí spektra odezvy a ekvivalentní zatěžovací analýze a v čem se oba přístupy liší. Pomůže vám to zvolit správnou metodu.

Zobrazit všechny články

Vyzkoušejte software Dlubal zdarma na 90 dní!

Odhalte plný potenciál software Dlubal s výkonnými programy RFEM, RSTAB, RWIND a RSECTION. Vyzkoušejte je zdarma a přesvědčte se, jak snadné je modelovat, analyzovat a dokumentovat i složité konstrukce. Naši odborníci vám rádi připraví krátkou online ukázku šitou na míru vašemu průmyslu.

Budete také potřebovat doplněk Analýza vlastních frekvencí. Ten určuje vlastní frekvence, vlastní tvary a efektivní modální hmoty, které pak analýza spektra odezvy škáluje a superponuje. Oba doplňky se obvykle kupují společně a zatěžovací stav analýzy vlastních frekvencí se vytváří ve stejném dialogovém okně jako seizmický zatěžovací stav.

S největší pravděpodobností ano. EN 1998-1 má více než 25 národních příloh a samostatné implementace existují pro ASCE 7, IBC, NBC, NTC, NTC CDMX, CFE Sismo, CIRSOC 103, NSR-10, NCh 433, NCSE, NPR 9998, P 100-1, SANS 10160-4, SBC 301, TBEC, IS 1893, GB 50011, SIA 261, AS 1170.4, DIN 4149 a DTR-BC 2-48. Úplný seznam všech vydání naleznete na stránce Standards.

Ano, můžete. Kromě standardních spekter můžete zadat uživatelem definované spektrum po bodech, nebo můžete jedno vygenerovat z accelerogramu. Addon obsahuje Knihovnu zaznamenaných zemětřesení a můžete importovat i vlastní záznam zrychlení.

Ano, jsou. Program používá Generátor kombinací k vytvoření seizmické návrhové situace a souvisejících kombinací výsledků, které jsou k dispozici v addonech pro posouzení železobetonových, ocelových, dřevěných a hliníkových konstrukcí. Seizmické kombinace nemusíte vytvářet ručně znovu.

Ano, s addonem Model budovy. Po definování podlaží jsou výsledky seismické analýzy vypisovány pro každé podlaží, včetně středu hmoty, středu tuhosti, smykové síly, posunů, mezipatrových posunů a součinitelů citlivosti. Tyto informace se také používají ke kontrole mezí posunů a k určení potřeby analýzy druhého řádu.

Ano, je. Jak RFEM 6, tak RSTAB 9 obsahují výpočet odpovídajícího spektra, se stejnými normami a kombinačními pravidly. RFEM 6 navíc podporuje plošné a tělesové modely, což je důležité pro budovy se zdmi a deskové konstrukce. Výpočet ekvivalentní zatěžovací analýzy je v současnosti k dispozici pouze v RFEM 6.

Ne, jakmile v základních údajích modelu vyberete seismickou normu, zadávací dialogy se jí přizpůsobí a program navrhne parametry vyžadované danou normou. Hodnoty zadáváte ze svého seismického posudku nebo národní přílohy. Interpretace výsledků však stále vyžaduje inženýrské úsudek. Níže uvedené odborné články poskytují kompletní příklady.

Dnes jsou k dispozici vícerežimové metody, včetně analýzy spektra odezvy a výpočtu ekvivalentní zatěžovací síly založeného na vlastních tvarech. Zjednodušené postupy, jako je postup ekvivalentních bočních sil a metoda bočních sil podle EN 1998-1, ASCE 7 a NBC, jsou ve vývoji a budou zahrnuty ve stejném addonu.
