Анализ спектра реакций и анализ эквивалентных нагрузок

От сейсмической нормы к расчётным усилиям в одной модели

Скачать 90-дневную бесплатную пробную версию Свяжитесь с нашим отделом продаж

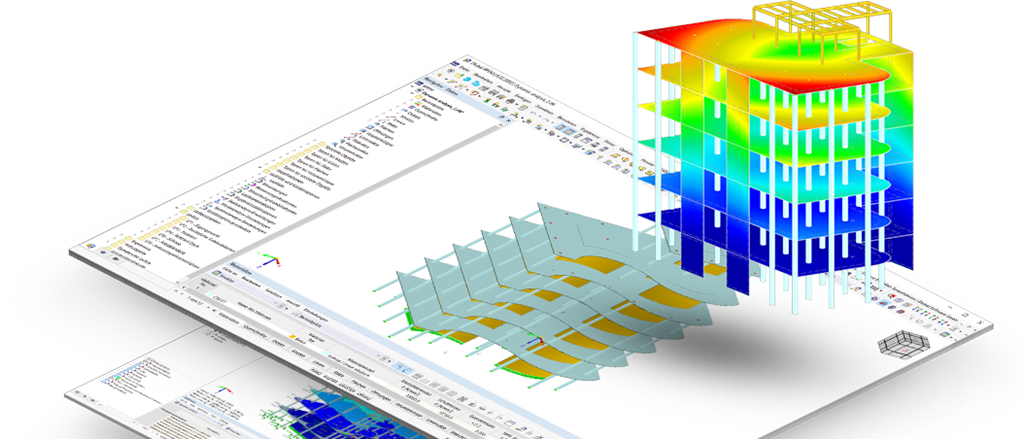

Цветная диаграмма результатов расчета многоэтажного железобетонного здания в RFEM 6 с анализом по спектру ответа и эквивалентным нагрузкам, показывающая деформированные плиты перекрытий, колонны и стены с распределением напряжений в виде цветового градиента.

Узнайте подробности об анализе спектра реакций и анализе эквивалентных нагрузок в RFEM 6

Этот аддон создает нормативные сейсмические спектры и соответствующие нагрузки непосредственно на основе форм колебаний вашей модели RFEM 6.

Вы получаете эквивалентные нагрузки для каждой формы колебаний и направления, а также суммированные результаты. Аддон Модель здания дополнительно предоставляет поперечные силы и перемещения этажей. Все спектры и нагрузки можно проследить в протоколе результатов.

Спектры доступны для EN 1998-1 с более чем 25 национальными приложениями, ASCE 7, NBC и других нормативов, а также в виде пользовательских спектров. Требуется аддон Модальный анализ.

Создание спектров реакций по EN 1998-1, ASCE 7, NBC и другим.
Задание спектров для конкретной площадки или их получение на основе акселерограмм.
Суперпозиция вкладов отдельных форм колебаний методами SRSS или CQC.
Расчёт эквивалентных нагрузок с учётом нелинейностей или с анализом второго порядка.

Ваши преимущества

Сейсмические спектры для 25+ норм

Формируйте спектры реакций согласно EN 1998-1 с более чем 25 национальными приложениями, ASCE 7, NBC и другими нормативами или используйте собственный спектр либо акселерограмму из включённой библиотеки.

Прослеживаемые нагрузки из собственных форм

Эквивалентные статические нагрузки создаются для каждой соответствующей собственной формы и направления. Спектры, правила комбинаторики и загружения остаются видимыми в модели и в протоколе результатов.

Нелинейный анализ и анализ второго порядка

Эквивалентные нагрузки записываются в загружения, которые RFEM 6 рассчитывает самостоятельно, поэтому учитываются растянутые стержни, нелинейные опоры и расчёт второго порядка.

Бесшовный путь к сейсмическому проектированию

Сейсмическая расчетная ситуация и её расчётные сочетания передаются напрямую в модули расчета бетона, стали, дерева и алюминия — вручную заново создавать сейсмические сочетания не требуется.

Если ваш объект расположен в сейсмической зоне, органы власти ожидают, что вы предоставите расчёт, подтверждающий, что конструкция может выдержать сейсмические воздействия в соответствии с действующим стандартом. Ниже приведены наиболее распространённые причины, по которым инженеры используют этот аддон.

Цветное отображение результатов расчета многоэтажной рамной конструкции здания, выполненного в RFEM 6 методом спектра ответов и эквивалентных нагрузок, с цветовой кодировкой деформаций от синего до красного по высоте здания.

Многоэтажное жилое здание в соответствии с Еврокодом 8 в зоне

Здание расположено в европейской сейсмической зоне и требует сейсмического расчета в соответствии с нормами. Аддон генерирует спектр EC8 и передает сейсмический расчет в аддоны расчета.

Стальной цех со связями из растянутых стержней

Растянутые раскосы изменяют путь передачи нагрузок при сейсмических воздействиях. Анализ эквивалентных нагрузок записывает модальные нагрузки в загружения, которые вы рассчитываете с учётом нелинейностей модели.

Проверка офисной башни согласно ASCE 7-22

Высотное здание в категории сейсмического проектирования США требует проверки сдвига основания и ограничений перекоса этажей. Аддон предоставляет модальные силы и результаты по этажам без необходимости переключения на другую программу.

Строительная конструкция со спектром для конкретной площадки

Сейсмический отчёт по площадке содержит собственный спектр или запись ускорений. При его непосредственном вводе расчёт остаётся прослеживаемым от сейсмического воздействия до расчётных усилий.

Диалоговое окно «Случаи нагрузки и сочетания» в RFEM 6 с приданием спектров реакций для направлений X и Y с диаграммой периодов ускорений согласно EN 1998-1

Спектры ответа

Выберите норматив и введите параметры площадки, такие как ускорение основания, тип грунта и коэффициент поведения. RFEM 6 построит упругий и расчетный спектры и задокументирует каждый параметр в протоколе результатов.

Снимок экрана диаграммы расчёта RFEM 6 со случайми нагрузки типа «Расчёт по спектрам ответа»

Загружаемые случаи

Назначьте спектр и направление возбуждения для случая нагрузки. Эквивалентные статические нагрузки формируются по каждой собственной форме и складываются по методу SRSS или CQC, при необходимости с учётом знаковых результатов.

Диалоговое окно «Случаи нагрузки и сочетания» в RFEM 6 с назначением спектров реакций для направлений X и Y и диаграммой периода ускорения согласно EN 1998-1

Настройки спектрального анализа

Определите модальную комбинацию (SRSS или CQC), направленную комбинацию, затухание и ускорение нулевого периода. Результаты со знаком сохраняют полезный знак для целей проектирования, при этом правила можно сравнивать в пределах одной модели.

Сейсмический расчёт согласно Еврокоду 8

Полный сейсмический расчёт в RFEM 6:

Спектр реакций, модальный анализ, сейсмическая расчётная ситуация и проверки according to Eurocode 8. Посмотрите запись, чтобы ознакомиться с рабочим процессом.

Смотреть вебинар

Модель многоэтажного здания с цветовой визуализацией результатов перемещений при землетрясении в RFEM согласно расчёту конструкций по Еврокоду 8

Похожие технические статьи

RFEM 6 отображает глобальные деформации многоэтажного здания при спектральном анализе сейсмической реакции с таблицей результатов межэтажных смещений и коэффициента чувствительности.

Полный процесс сейсмического анализа в RFEM 6

Пройдите полный сейсмический расчёт — от сочетания масс и модального анализа до расчётной сейсмической ситуации. Читайте далее, чтобы увидеть весь рабочий процесс.

Анализ спектра откликов в RFEM с отображением глобальных деформаций многоэтажного здания с жёсткостью этажей, силами и коэффициентами сейсмической чувствительности в таблицах результатов.

Расчет нагрузок при анализе спектра реакции

Узнайте, как определяются сейсмические силы при анализе со спектром реакций и анализе эквивалентных нагрузок, и в чём различие между этими двумя подходами. Это поможет вам выбрать правильный метод.

Показать все статьи

Попробуйте программное обеспечение Dlubal бесплатно в течение 90 дней!

Раскройте весь потенциал программ Dlubal с помощью мощных продуктов RFEM, RSTAB, RWIND и RSECTION. Попробуйте их бесплатно и убедитесь, как легко моделировать, рассчитывать и документировать даже сложные конструкции. Наши специалисты готовы провести для вас короткую онлайн-демонстрацию, адаптированную под вашу отрасль.

Также требуется адон «Модальный анализ». Он определяет собственные частоты, собственные формы и эффективные модальные массы, которые затем масштабируются и суммируются при анализе спектра ответа. Оба адона обычно приобретаются вместе, а случай нагрузки модального анализа создаётся в том же диалоге, что и случай сейсмической нагрузки.

Скорее всего, да. Для EN 1998-1 существует более 25 национальных приложений, а также отдельные реализации для ASCE 7, IBC, NBC, NTC, NTC CDMX, CFE Sismo, CIRSOC 103, NSR-10, NCh 433, NCSE, NPR 9998, P 100-1, SANS 10160-4, SBC 301, TBEC, IS 1893, GB 50011, SIA 261, AS 1170.4, DIN 4149 и DTR-BC 2-48. Полный список всех изданий доступен на странице Нормы.

Да, можно. Помимо стандартных спектров, вы можете задать пользовательский спектр по точкам или сгенерировать его из акселерограммы. Дополнение содержит библиотеку записанных землетрясений, и вы можете импортировать собственную запись ускорений.

Да. Программа использует Мастер комбинаторики для создания сейсмической расчетной ситуации и связанных с ней расчётных сочетаний, которые доступны в дополнительных модулях расчёта железобетона, стали, дерева и алюминия. Вам не нужно создавать сейсмические сочетания вручную.

Да, с помощью аддона Модель здания. После определения этажей результаты сейсмического расчёта выводятся для каждого этажа, включая центр масс, центр жёсткости, поперечную силу, перемещения, межэтажные смещения и коэффициенты чувствительности. Эта информация также используется для проверки ограничений смещений и определения необходимости расчёта второго порядка.

Да. И RFEM 6, и RSTAB 9 имеют анализ спектров реакции с теми же нормативами и правилами комбинаторики. RFEM 6 также поддерживает модели поверхностей и модели тел, что важно для зданий со стенами жёсткости и плитных конструкций. В настоящее время анализ эквивалентных нагрузок доступен только в RFEM 6.

Нет, после того как вы выберете сейсмический норматив в базовых данных модели, диалоговые окна ввода адаптируются к нему, и программа предлагает параметры, требуемые этим нормативом. Вы вводите значения из своего сейсмического отчёта или национального приложения. Однако интерпретация результатов по-прежнему требует инженерного суждения. Приведённые ниже технические статьи содержат полные примеры.

Сегодня доступны мультимодальные методы, включая анализ по спектрам ответа и анализ эквивалентных нагрузок на основе форм колебаний. Упрощённые процедуры, такие как метод эквивалентной боковой силы и метод боковых сил согласно EN 1998-1, ASCE 7 и NBC, разрабатываются и будут включены в тот же аддон.
