批量打印设计组件

关于结构分析和 Dlubal 软件应用的技术文章

  • 知识库

技术文章

This article was translated by Google Translator

View original text

最新

2021年06月8日

000996

Andreas Niemeier

技术文章

结果

RFEM

RSTAB

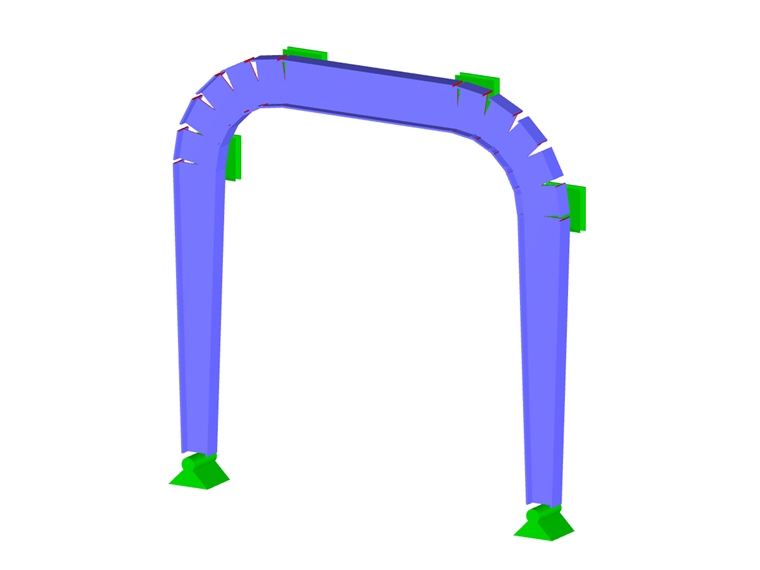

按照国家,欧洲和国际规范设计的附加模块除了显示数值输出外,还在表格中显示数值的输出结果,以及在框架上显示的图。

在这种情况下,结果导航器控制图形中要考虑的逻辑结果部分。 例如在附加模块RF-/STEEL EC3中进行的按照欧洲规范EN 1993-1-1的欧洲钢结构设计显示了以下类别的设计:

  • 承载力
    • 截面验算
    • 稳定性分析
    • 焊缝设计
    • 压力设计
    • 塑性分析
  • 正常使用极限状态SLS
    • 变形
    • 腹板起伏
  • Begriff a
    • 截面验算
    • 稳定性分析

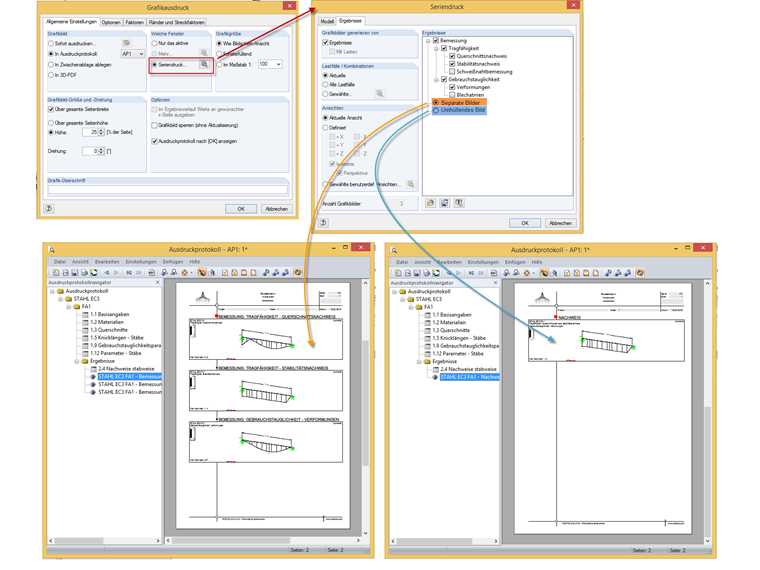

结果生成的这种分层显示也完全出于打印报告的需要而包含在“大量打印”部分中。 如果是在设计模块中进行合并打印,那么在结果 -导航器中的集中打印将识别到不同的设计组,并提供相应的打印选项。 选项

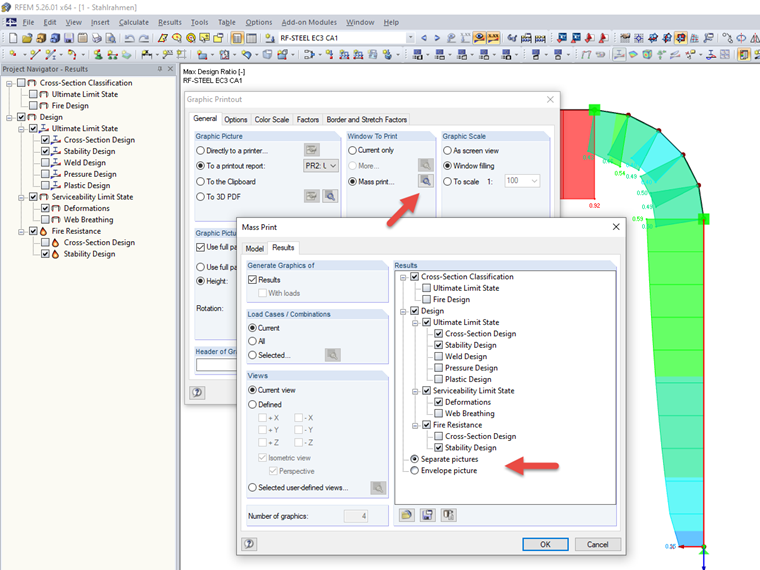

  • “单独设置图片”或
  • “信封图片”

信息图形中将显示的信息进行了课程设置。 “单独图片”选项将所有激活的设计组成部分打印为单独图像,“信封图片”选项将在选项中激活的所有设计组成部分的结果图打印在所选的打印报告中。

为了避免出错,程序在每张结果图片的顶部都显示所有考虑的结果组成部分。 在图形中也提到了用于信封图形的所有组件。

作者

Dipl.-Ing. (BA) Andreas Niemeier, M.Eng.

Dipl.-Ing. (BA) Andreas Niemeier, M.Eng.

Product Engineering & Customer Support

Niemeier先生负责RFEM,RSTAB的开发以及用于张拉膜结构的附加模块。 此外,他还负责质量保证和客户支持。
