Ein Ergebnisnavigator regelt in diesem Fall, welche logischen Ergebniskomponenten in den Diagrammen berücksichtigt werden sollen. Beispielsweise gibt die europäische Stahlbaubemessung nach EN 1993-1-1 im Zusatzmodul RF-/STAHL EC3 die Nachweise mit folgenden Kategorien aus:
- Stan graniczny nośności
- Sprawdzenie przekroju
- Obliczenia stateczności
- Wymiarowanie spoiny
- Sprawdzenie naprężeń
- wymiarowanie plastyczne
- Stan graniczny użytkowalności
- odkształcenie
- Szerokość środnika
- Odporność ogniowa
- Sprawdzenie przekroju
- Obliczenia stateczności

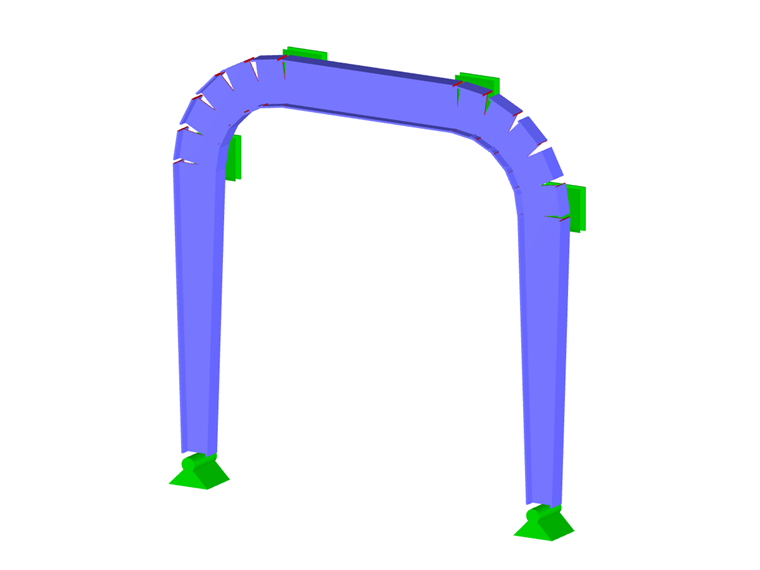

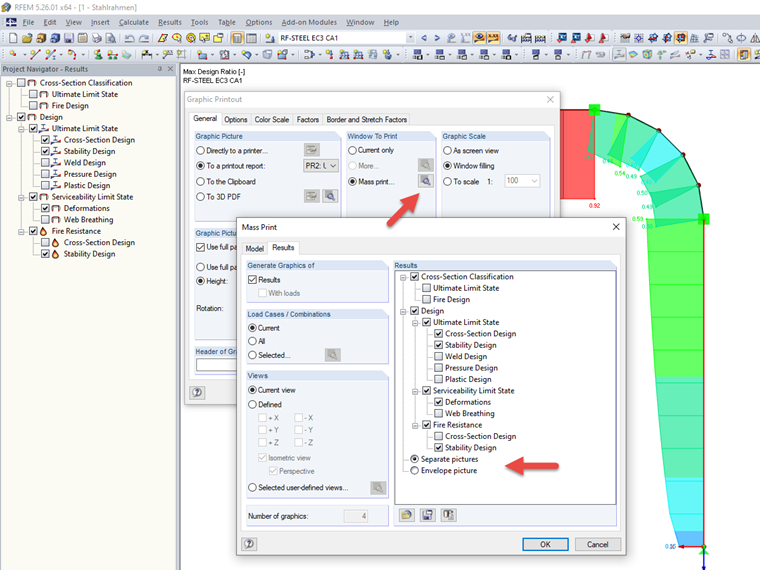

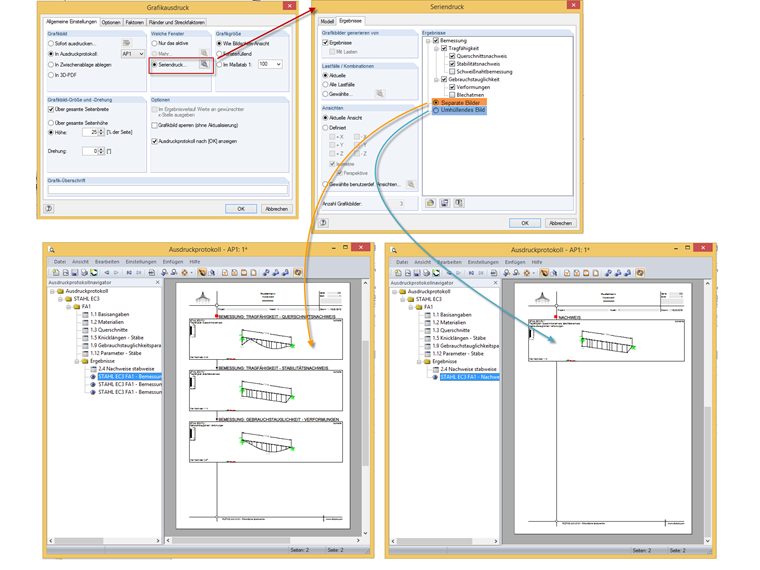

Ta hierarchiczna prezentacja wyników jest również w pełni zawarta w sekcji wydruku zbiorczego do celów raportowania. Der Seriendruck erkennt im Fall eines Bemessungsmoduls die verschiedenen Nachweisgruppen aus dem Ergebnisnavigator und bietet entsprechende Ausdrucksoptionen an. Opcje
- „Osobne obrazy” lub
- „Obraz z koperty”
wyznaczyć kierunek dla informacji, które mają być wyświetlane w grafice projektu. Opcja „Oddzielne rysunki” drukuje wszystkie aktywowane elementy obliczeniowe jako osobny rysunek, a opcja „Rysunek na obwiedni” - na wybranym protokole wydruku - na grafice wyników wszystkich aktywowanych w ramach opcji obliczeń.
Aby uniknąć błędów, w górnej części każdego obrazu wyników wyświetlane są wszystkie uwzględnione składowe wyniku. Wszystkie elementy użyte w grafice obwiedni są odpowiednio wymienione w grafikach.
