Ein Ergebnisnavigator regelt in diesem Fall, welche logischen Ergebniskomponenten in den Diagrammen berücksichtigt werden sollen. Por exemplo, o dimensionamento de estruturas de aço europeias de acordo com a EN 1993-1-1 realizado no módulo adicional RF-/STEEL EC3 apresenta os dimensionamentos de acordo com as seguintes categorias:
- Estado limite último
- Prova de secção
- Verificação de estabilidade
- Verificação dos cordões de soldadura
- Dimensionamento da pressão
- dimensionamento plástico
- Estado limite de utilização
- Deformação
- Oxigenação da alma
- Resistência ao fogo
- Prova de secção
- Verificação de estabilidade

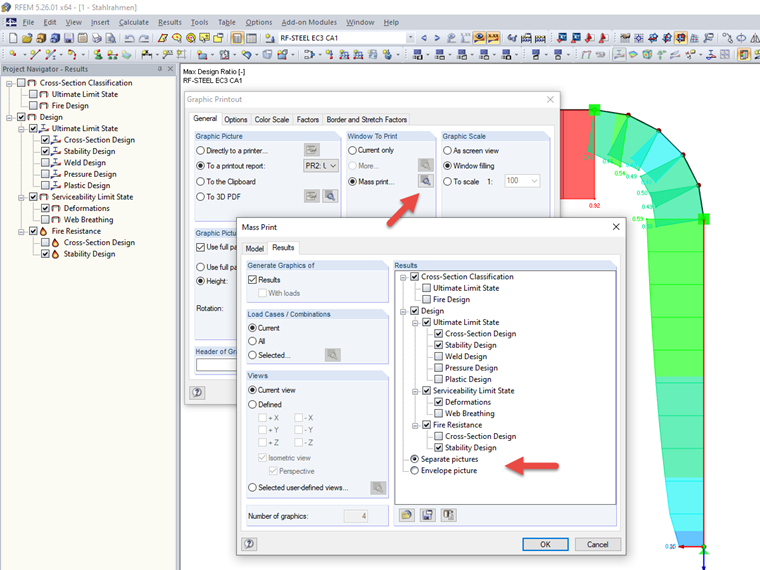

Esta exibição hierárquica de resultados também está totalmente incluída na seção de impressão em massa para fins de relatório. Der Seriendruck erkennt im Fall eines Bemessungsmoduls die verschiedenen Nachweisgruppen aus dem Ergebnisnavigator und bietet entsprechende Ausdrucksoptionen an. As opções
- "Separar imagens" ou
- "Imagem do envelope"

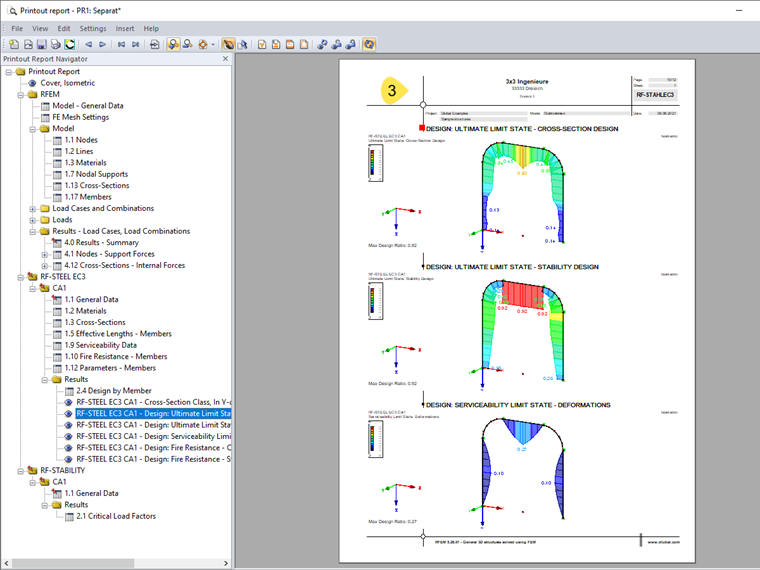

definir o curso para as informações a serem exibidas no gráfico de dimensionamento. A opção "Separar imagens" imprime todos os componentes do dimensionamento ativados como uma imagem separada e a opção "Imagem do envelope" imprime um gráfico de resultado envolvente de todos os componentes do dimensionamento ativados dentro da opção para o relatório de impressão selecionado.
Para evitar erros, o programa mostra todos os componentes de resultados considerados na parte superior de cada imagem de resultados. Todos os componentes utilizados nos gráficos de envelope são mencionados nos gráficos em conformidade.
