Impresión en serie de los componentes de cálculo

Artículo técnico sobre el tema del análisis de estructuras usando de Dlubal Software

  • Base de conocimientos

Artículo técnico

Este artículo fue traducido por el Traductor de Google

Ver texto original

Los módulos adicionales para el diseño de componentes de barras estructurales según las normas nacionales, europeas e internacionales muestran los resultados del diseño además de la salida numérica en tablas y también gráficamente como diagramas que se muestran en la estructura.

Ein Ergebnisnavigator regelt in diesem Fall, welche logischen Ergebniskomponenten in den Diagrammen berücksichtigt werden sollen. Beispielsweise gibt die europäische Stahlbaubemessung nach EN 1993-1-1 im Zusatzmodul RF-/STAHL EC3 die Nachweise mit folgenden Kategorien aus:

  • Estado límite último
    • Análisis de la sección
    • Análisis de estabilidad
    • Cálculo de soldaduras
    • Cálculo de presión
    • cálculo plástico
  • Estado límite de servicio
    • distorsión
    • respiro del alma
  • Resistencia al fuego
    • Análisis de la sección
    • Análisis de estabilidad

Esta visualización jerárquica de resultados también se incluye completamente en la sección de impresión masiva para fines de informe. Der Seriendruck erkennt im Fall eines Bemessungsmoduls die verschiedenen Nachweisgruppen aus dem Ergebnisnavigator und bietet entsprechende Ausdrucksoptionen an. Las opciones

  • "Imágenes separadas" o
  • "Imagen de sobre"

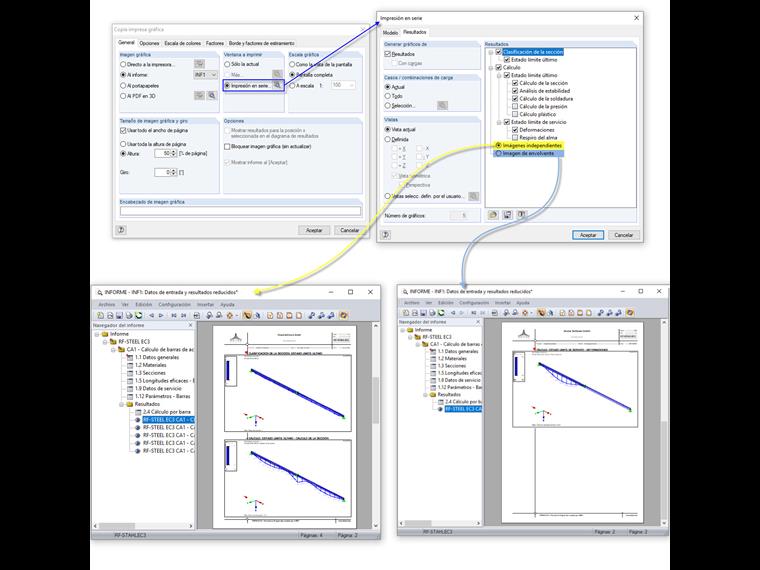

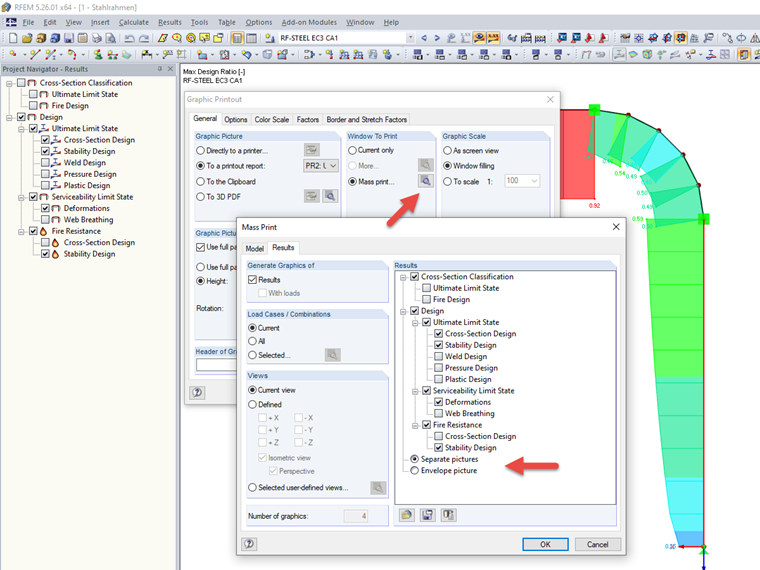

establezca el curso para que la información se muestre en el gráfico de diseño. La opción "Imágenes separadas" imprime todos los componentes de cálculo activados como una imagen separada, y la opción "Imagen del sobre" imprime un gráfico de resultados envolvente de todos los componentes de cálculo activados dentro de la opción del informe seleccionado.

Para evitar errores, el programa muestra todos los componentes de resultados considerados en la parte superior de cada imagen de resultados. Todos los componentes utilizados en los gráficos de envolvente se mencionan en los gráficos en consecuencia.
