Seriendruck für Bemessungskomponenten
Fachbeitrag

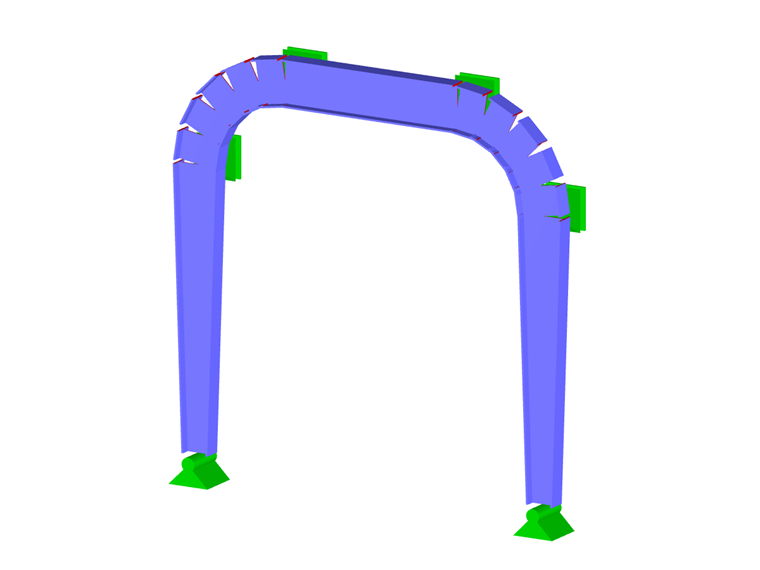

Die Zusatzmodule zur Bemessung von Stab-Bauteilen nach nationalen, europäischen und internationalen Normen stellen Nachweisergebnisse neben der numerischen Darstellung in Tabellenform auch grafisch als Diagramm am Stabwerk dar.

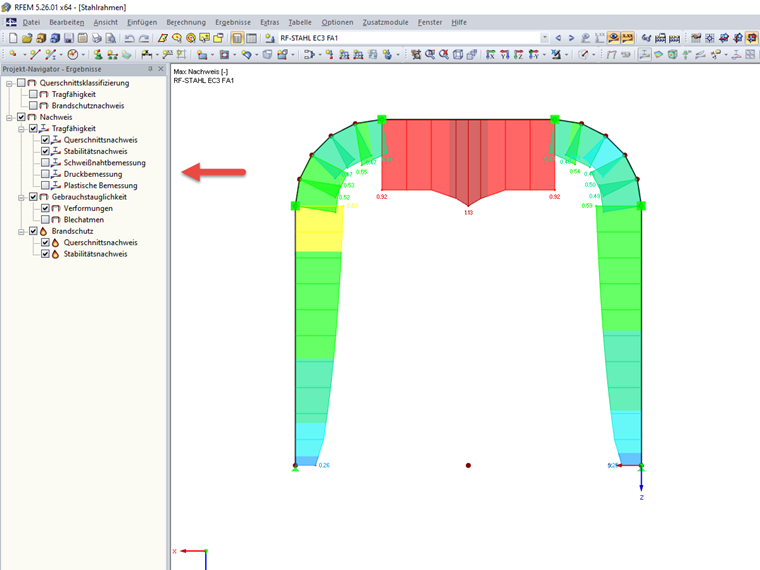

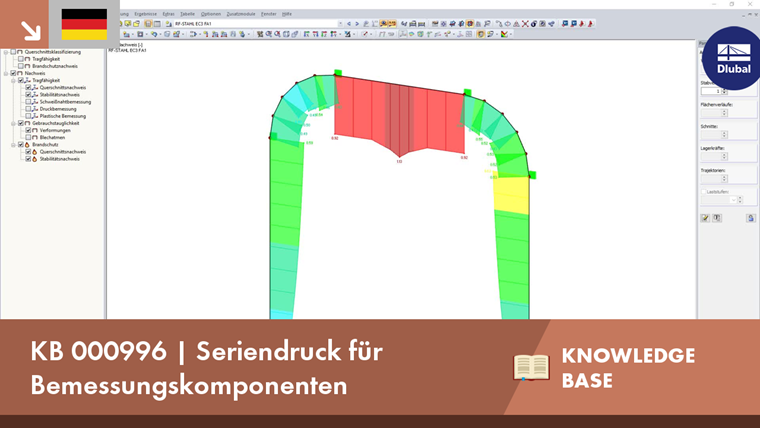

Ein Ergebnisnavigator regelt in diesem Fall, welche logischen Ergebniskomponenten in den Diagrammen berücksichtigt werden sollen. Beispielsweise gibt die europäische Stahlbaubemessung nach EN 1993-1-1 im Zusatzmodul RF-/STAHL EC3 die Nachweise mit folgenden Kategorien aus:
- Tragfähigkeit
- Querschnittsnachweis
- Stabilitätsnachweis
- Schweißnahtbemessung
- Druckbemessung
- Plastische Bemessung
- Gebrauchstauglichkeit
- Verformung
- Blechatmen
- Brandschutz
- Querschnittsnachweis
- Stabilitätsnachweis

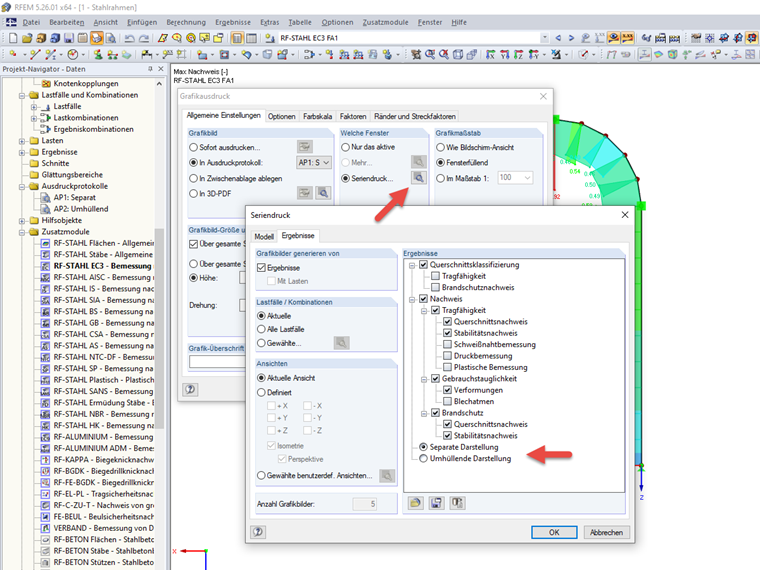

Diese hierarchische Ergebnisdarstellung ist für die Protokollierung ebenfalls voll in den Seriendruckbereich eingearbeitet. Der Seriendruck erkennt im Fall eines Bemessungsmoduls die verschiedenen Nachweisgruppen aus dem Ergebnisnavigator und bietet entsprechende Ausdrucksoptionen an. Hierbei stellen die Optionen
- "Separate Bilder" oder
- "Umhüllendes Bild"

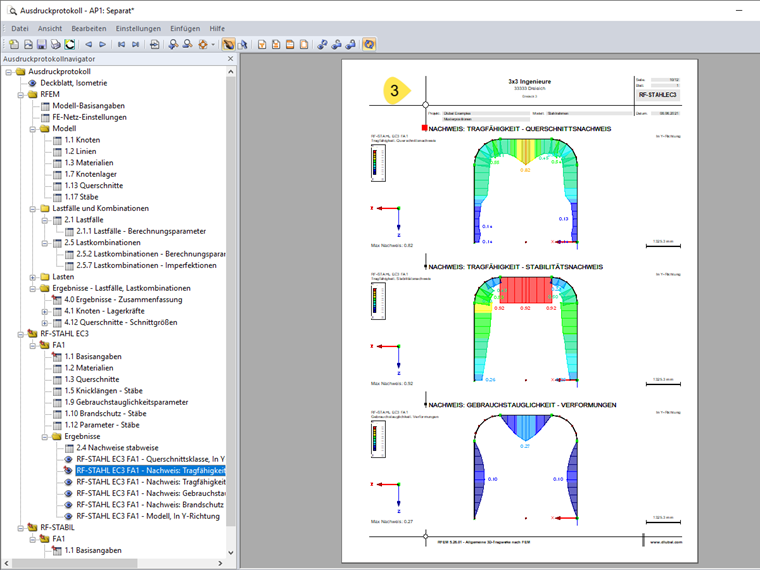

die Weiche, welche Informationen in der Nachweis-Grafik gezeigt werden sollen. Die Option "Separate Bilder" druckt alle aktivierten Nachweiskomponenten als separates Bild und die Option "Umhüllendes Bild" druckt von allen darunter aktivierten Nachweiskomponenten eine umhüllende Ergebnisgrafik in das ausgewählte Ausdruckprotokoll.
Um Verwechslungen zu vermeiden, gibt das Programm in jedem Ergebnisbild am oberen Rand die berücksichtigten Ergebniskomponenten an. Entsprechend werden in der umhüllenden Grafik alle verwendeten Komponenten erwähnt.
Autor
Dipl.-Ing. (BA) Andreas Niemeier, M.Eng.
Product Engineering & Customer Support
Herr Niemeier ist für die Entwicklung von RSTAB, RFEM, RWIND Simulation und der Membranbau-Module zuständig. Zudem beschäftigt er sich mit Qualitätssicherung und Kundensupport.
