Impression en série des composants dimensionnés

Article technique sur le calcul de structure et l'utilisation des logiciels Dlubal

  • Base de connaissance

Article technique

Les modules additionnels pour le calcul des composants de barre selon les normes nationales, européennes et internationales affichent les résultats de calcul dans des tableaux ainsi que sous forme de diagramme sur l'armature.

Dans ce cas de figure, le navigateur de résultats détermine quels composants de résultats logiques devraient être considérés dans les diagrammes. Par exemple, selon l'EN 1993-1-1, le dimensionnement de structure en acier européen dans le module additionnel RF-/STEEL EC3 affiche les vérifications avec les catégories ci-dessous :

  • Capacité de charge
    • Vérification de section
    • Analyse de stabilité
    • Vérification des soudures
    • Calcul de compression
    • Calcul plastique
  • État limite de service
    • Déformation
    • Respiration de l'âme
  • Résistance au feu
    • Vérification de section
    • Analyse de stabilité

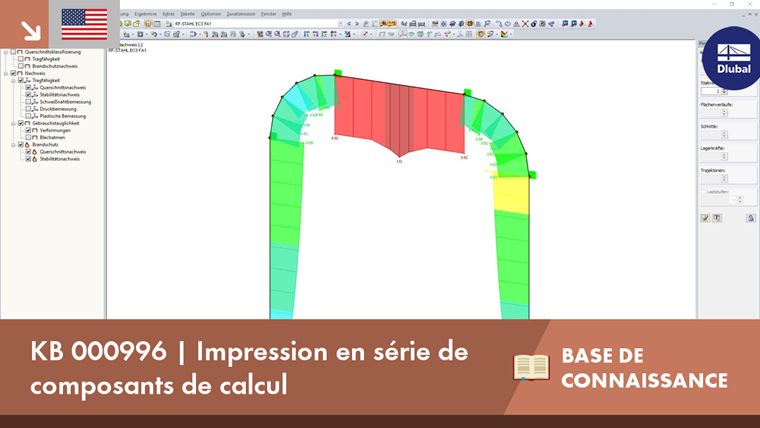

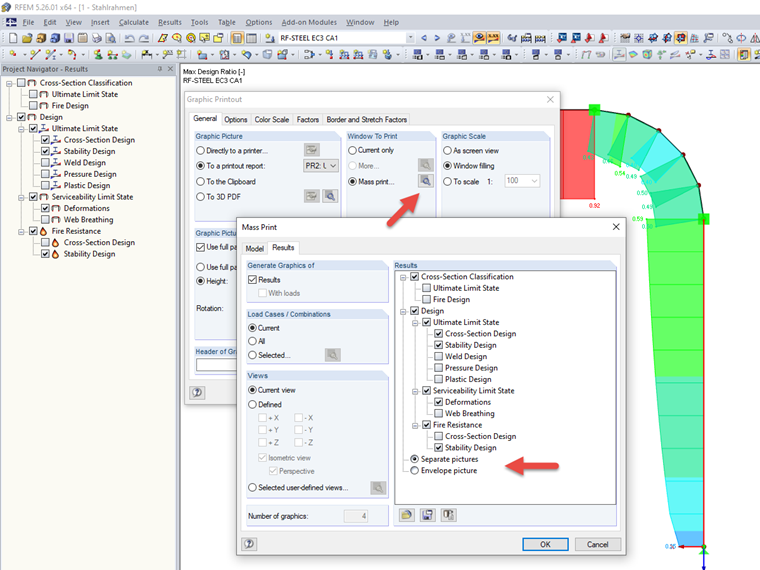

Cet affichage hiérarchisé des résultats est entièrement intégré dans la documentation de notes de calculs pour l'impression en série. Dans le cas d'un module de calcul, l'impression en série identifie les différents groupes de calcul à partir du navigateur de résultats et propose les options d'impression correspondantes. Les informations

  • « Figures séparées »
  • « Figure enveloppante »

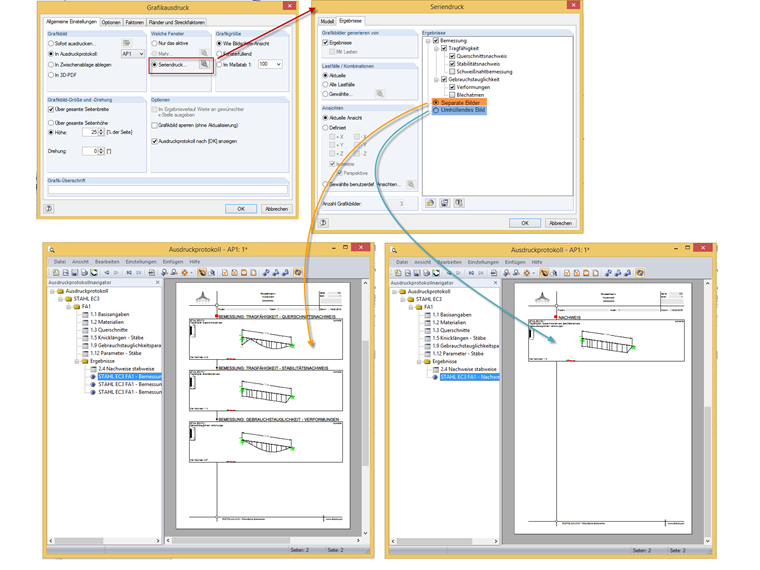

sont accessibles dans ces options. Celles-ci devraient-être affichées dans le graphique de vérification. L'option « Images séparées » imprime tous les composants de calcul activés sous forme d'image séparée et l'option « Image enveloppante » imprime un graphique de résultat enveloppant tous les composants de calcul activés en dessous dans le rapport d'impression sélectionné.

Pour éviter les erreurs, le programme indique les composants de résultat considérés en haut de chaque image de résultat. Tous les résultats dans les enveloppes graphiques sont donc mentionnés dans les images.

Auteur

Dipl.-Ing. (BA) Andreas Niemeier, M.Eng.

Dipl.-Ing. (BA) Andreas Niemeier, M.Eng.

M. Niemeier est responsable du développement de RFEM, RSTAB et des modules additionnels pour les membranes tendues. Il est également responsable de l'assurance de la qualité et du support client.

Mots-clés

Impression en série Composant dimensionné Rapport d'impression ELS Stabilité État limite de service
