In questo caso, il Navigatore dei risultati controlla le componenti logiche dei risultati da considerare nei diagrammi. Ad esempio, la verifica di strutture in acciaio europee secondo EN 1993-1-1 eseguita nel modulo aggiuntivo RF-/STEEL EC3 mostra i progetti secondo le seguenti categorie:
- Stato limite ultimo
- Verifica della sezione
- Analisi di stabilità
- Progetto della saldatura
- Verifica a pressione
- Verifica plastica
- Stato limite di esercizio
- Deformazione
- Web breathing
- Resistenza al fuoco
- Verifica della sezione
- Analisi di stabilità

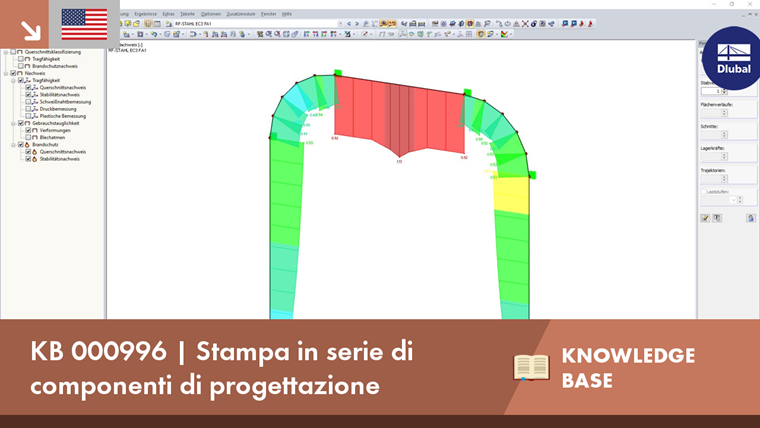

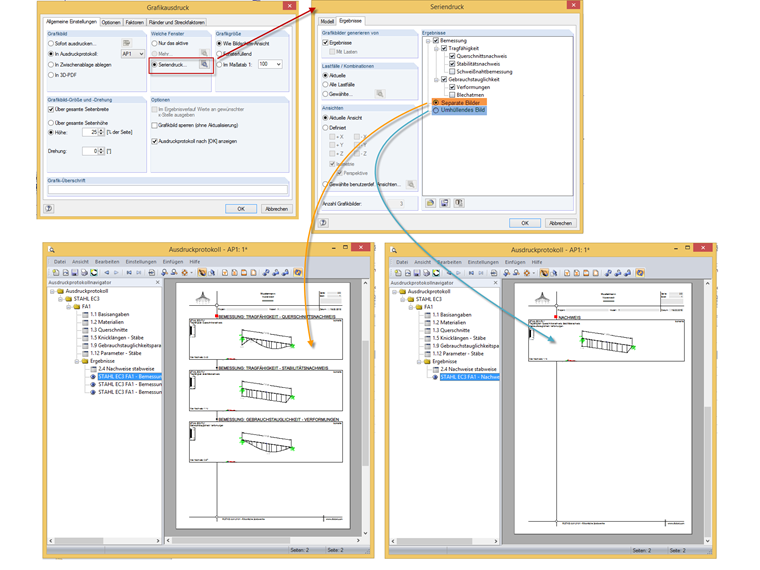

Questa visualizzazione gerarchica dei risultati è anche completamente inclusa nella sezione di stampa di massa ai fini della relazione. Nel caso di un modulo di verifica, la stampa di massa identifica diversi gruppi di verifica nel Navigatore dei risultati e fornisce le opzioni di stampa corrispondenti. Le opzioni

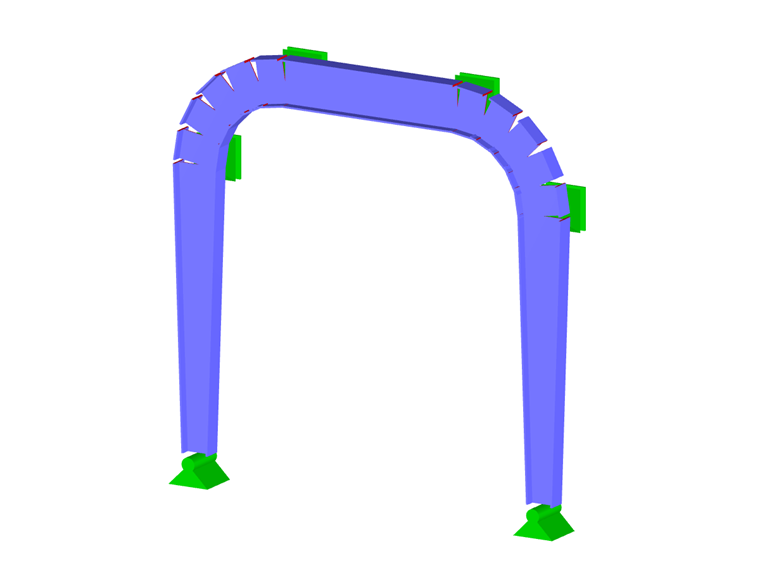

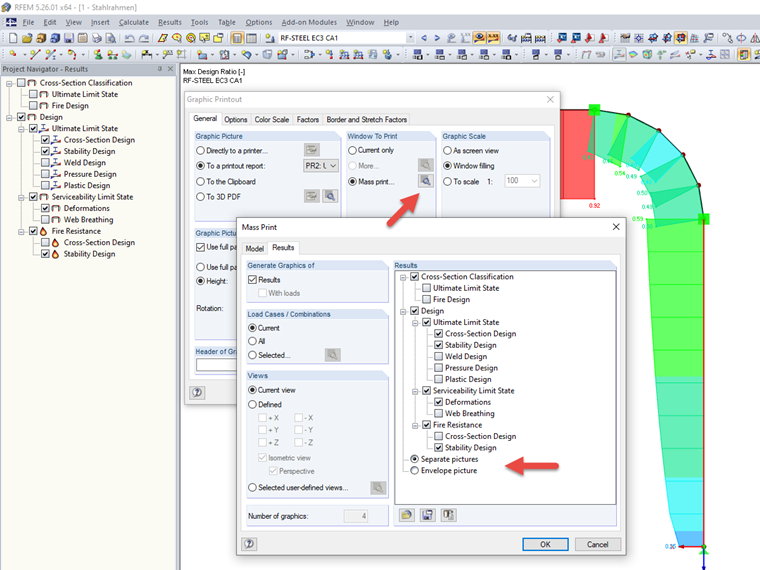

- "Immagini separate" o
- "Immagine busta"
impostare la rotta per le informazioni da visualizzare nell'area grafica. L'opzione "Immagini separate" stampa qualsiasi componente di verifica attivato come un'immagine separata e l'opzione "Immagine dell'inviluppo" stampa un grafico dei risultati dell'inviluppo di tutti i componenti di verifica attivati all'interno dell'opzione nella relazione di calcolo selezionata.
Per evitare errori, il programma mostra tutti i componenti dei risultati considerati nella parte superiore di ogni immagine dei risultati. Tutti i componenti utilizzati nella grafica dell'inviluppo sono menzionati di conseguenza nella grafica.
