Расчёт стальных соединений в RFEM 6

В RFEM 6 стальные соединения задаются как система элементов. Новый аддон Стальные соединения имеет целый ряд универсальных базовых элементов (пластины, сварные швы, вспомогательные плоскости) для проектирования сложных соединений. Способы задания соединений были рассмотрены в двух предыдущих статьях Базы знаний: «Новый подход к расчёту стальных соединений в программе RFEM 6» и «Ввод компонентов стальных соединений с помощью базы данных» .

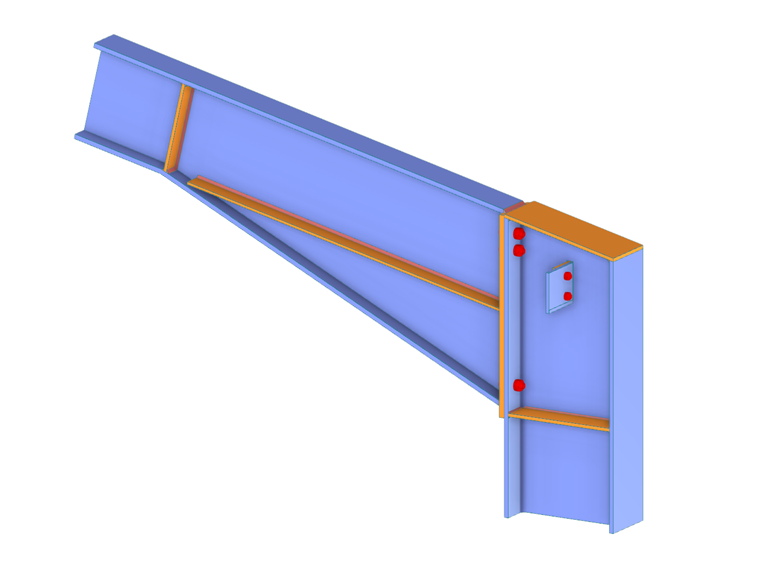

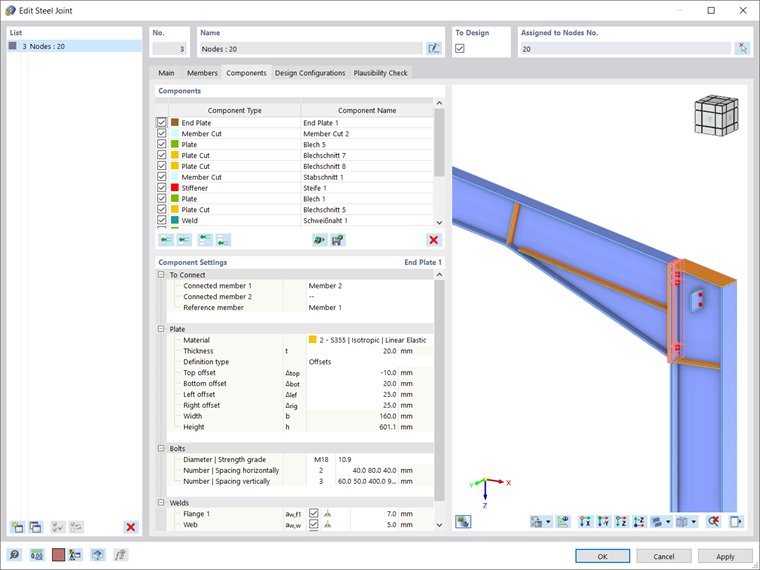

Преимущество аддона Стальные соединения к RFEM заключается в том, что вы можете рассчитывать стальные соединения с помощью модели КЭ, для которой моделирование выполняется полностью автоматически в фоновом режиме. Фактически, он управляется пользователем с помощью простого и знакомого ввода компонентов, как показано на рисунке 1 и более подробно описано в вышеупомянутых статьях.

Что касается проектирования, то расчётные проверки компонентов выполняются на основе нагрузок, определенных на модели КЭ. В расчёте учитываются все внутренние силы (N, V_y , V_z , M_y , M_z и M_t ); то есть нет никаких ограничений для плоской нагрузки. Кроме того, нагрузка от всех сочетаний нагрузок автоматически переносится в модель КЭ во всех выбранных узлах.

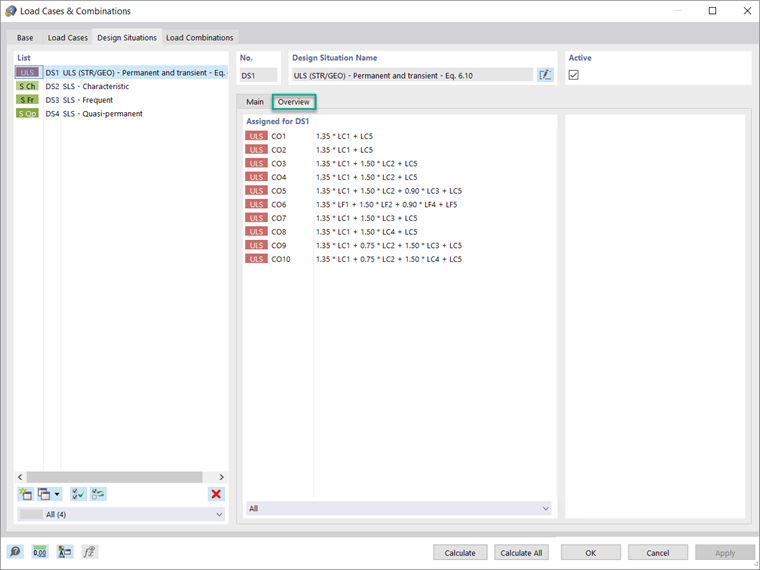

Перед приданием параметров для расчёта, важно активировать интересующую расчётную ситуацию для аддона Стальные соединения. На рисунке 2 показано, как активировать расчётную ситуацию по предельным состояниям для этого аддона. Как показано на рисунке, это можно сделать на вкладке «Расчётные ситуации » в диалоговом окне «Загружения и сочетания». Во вкладке «Обзор» того же окна можно изобразить сочетания нагрузок, назначенные для интересующей расчётной ситуации (рисунок 3).

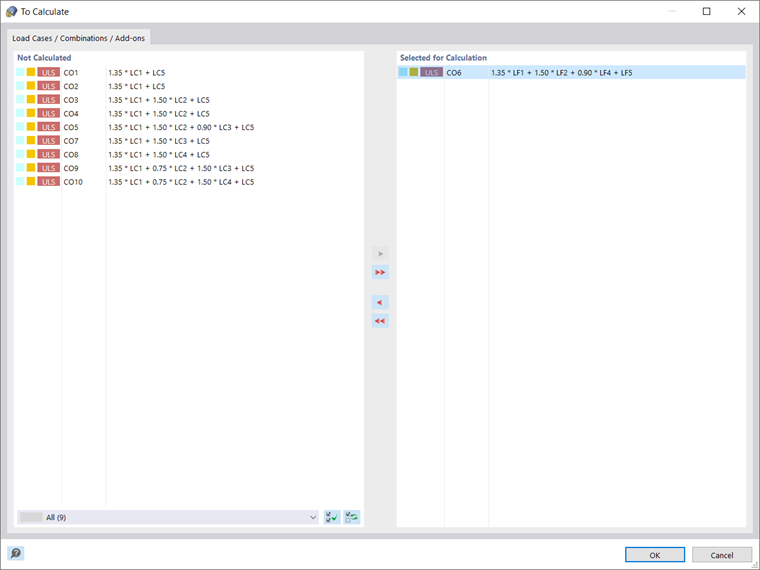

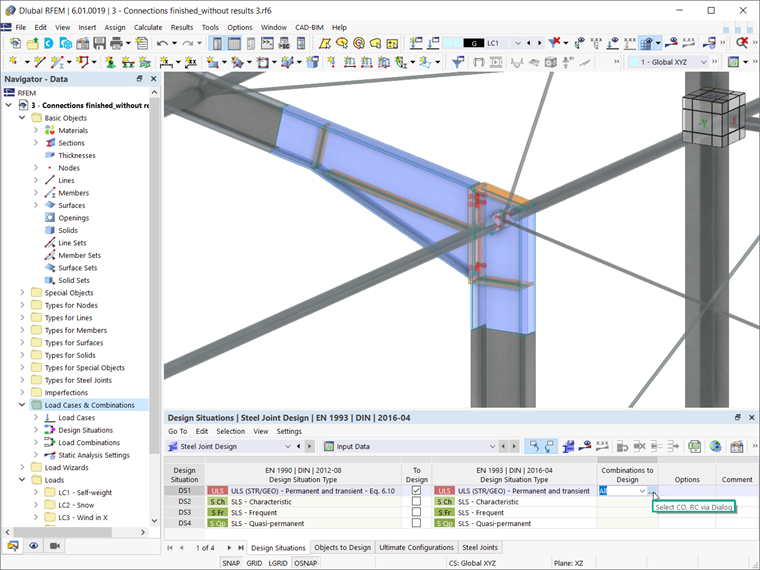

Если вы хотите учесть расчётную ситуацию для определенного сочетания нагрузок (например, с наивысшими внутренними силами), вам следует выбрать интересующее сочетание во входных данных таблицы «Расчёт стальных соединений», как показано на рисунках 4 и 5.

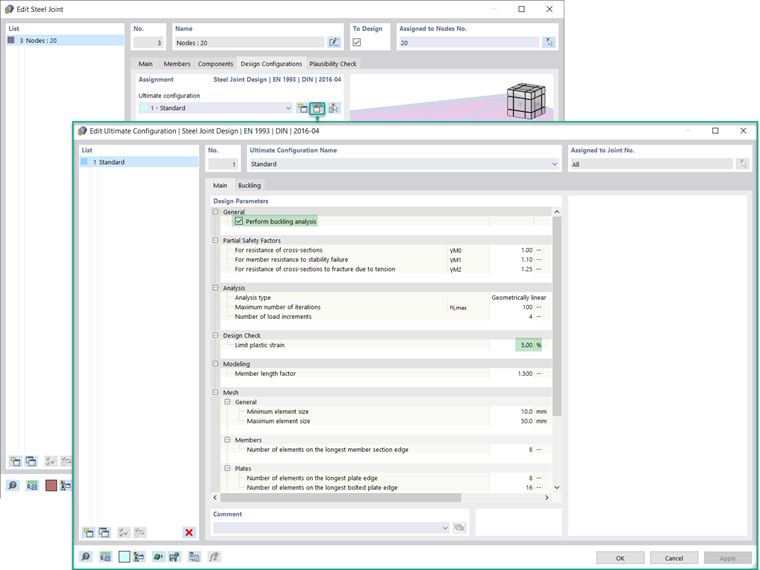

Затем окончательную расчётную конфигурацию можно задать во вкладке «Расчётные конфигурации » диалогового окна «Стальное соединение», которое доступно через навигатор, таблицу или двойным щелчком по самому стальному соединению (в тех случаях, когда соединение уже доступно в рабочем окне RFEM). Вы можете создать новую конфигурацию, отредактировать существующую или выбрать окончательную конфигурацию с помощью графики (рисунок 6).

В диалоговом окне «Окончательная конфигурация», показанном на рисунке 6, необходимо сначала задать, следует ли выполнить расчёт на потерю устойчивости. Если вы установите флажок, вкладка «Потеря устойчивости» также будет доступна. Расчётные параметры, такие как частичные коэффициенты надёжности и предельная пластическая деформация, автоматически принимаются нормативом, выбранным для аддона в Основных данных модели, но вы можете их настроить. Можно также задать другие расчётные параметры с точки зрения расчёта (то есть типа расчёта, количества итераций и приращений нагрузки), моделирования (то есть коэффициента длины стержня) и сетки (то есть общих параметров, таких как размер элемента, а также конкретные параметры для соединительных стержней и компонентов соединения).

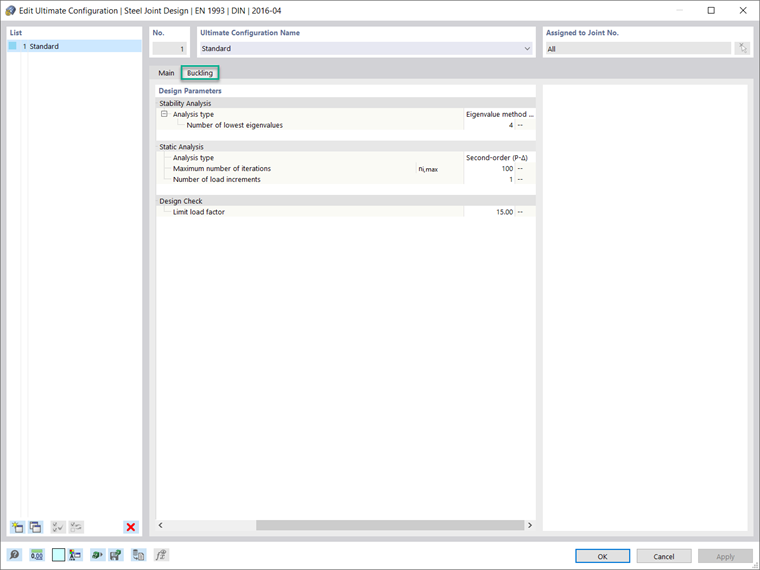

Для расчёта на потерю устойчивости можно задать наименьшее количество собственных чисел, которые будут учитываться, как показано на рисунке 7. Коэффициент предельной нагрузки для расчётной проверки установлен как 15 по Еврокоду 3 [1] , но вы можете его изменить.

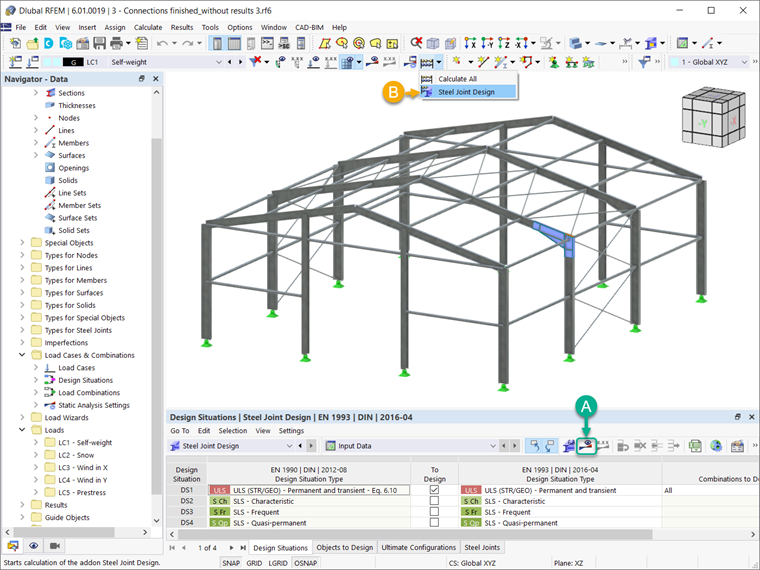

После задания стального соединения и связанных с ним расчётных параметров, можно запустить расчёт, нажав кнопку «Показать результаты» в таблице «Стальные соединения» или выбрав «Расчёт стальных соединений» на панели инструментов, как показано на рисунке 8. Оценка результатов и их документирование будут обсуждаться в следующей статье Базы знаний.
