Der Vorteil des RFEM 6 Add-Ons Stahlanschlüsse besteht darin, dass man Stahlverbindungen mit Hilfe eines FE-Modells untersuchen kann, dessen Modellierung vollautomatisch im Hintergrund abläuft. Die Steuerung durch den Anwender erfolgt selbstverständlich über die einfache und bekannte Eingabe von Komponenten, wie in Bild 1 gezeigt und in den oben genannten Beiträgen näher beschrieben wird.
Konstruktiv werden die Nachweise der Bauteile auf Basis der am FE-Modell ermittelten Belastungen geführt. Bei der Bemessung werden alle Schnittgrößen berücksichtigt (N, Vy, Vz,My, Mz und Mt ); das heißt, es besteht keine Beschränkung auf ebene Beanspruchung. Zudem werden die Beanspruchungen aller Lastkombinationen an allen selektierten Knoten automatisch in das FE-Modell übernommen.
Vor der Parametrisierung für die Bemessung muss die gewünschte Bemessungssituation für das Add-On Stahlanschlüsse aktiviert werden. Das Bild 2 zeigt, wie die Bemessungssituation der Tragfähigkeit für dieses Add-On aktiviert wird.

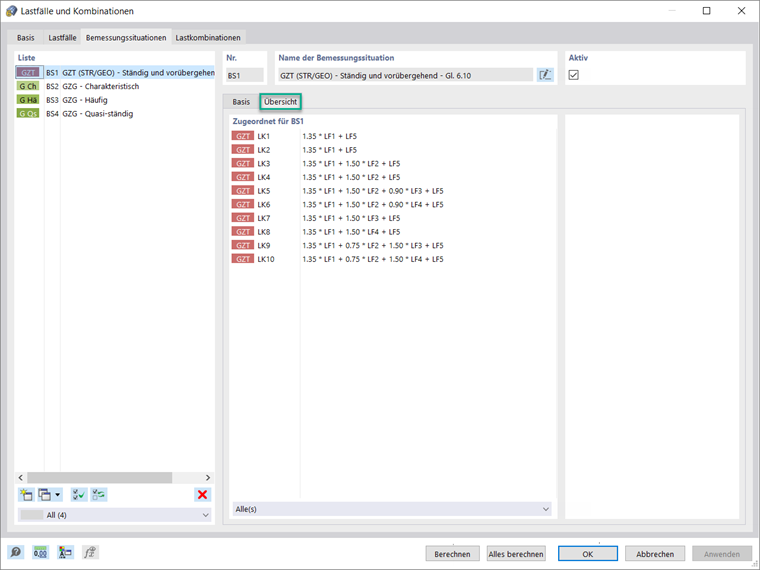

Wie die Abbildung zeigt, ist dies im Register Bemessungssituationen des Dialogs Lastfälle & Kombinationen möglich. Im Register Übersicht können im selben Dialog die zugeordneten Lastkombinationen für die entsprechende Bemessungssituation angezeigt werden (Bild 3).

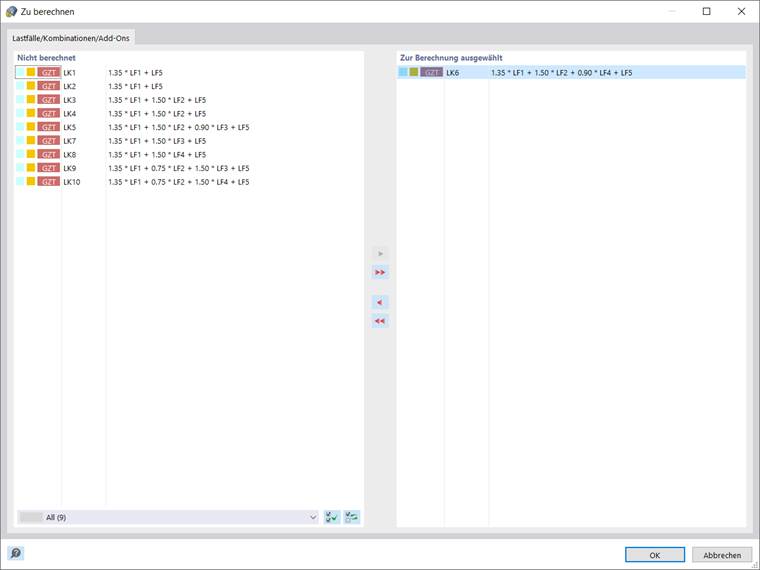

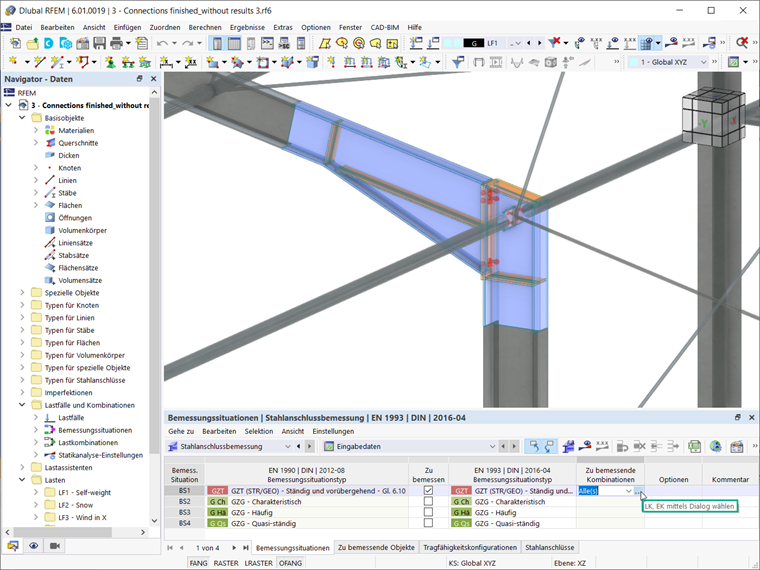

Soll eine Bemessungssituation für eine bestimmte Lastkombination (zum Beispiel die mit den höchsten Schnittgrößen) berücksichtigt werden, so ist die zu bemessende Kombination in den Eingabedaten der Tabelle "Stahlanschlussbemessung", wie in den Bildern 4 und 5 gezeigt, auszuwählen.

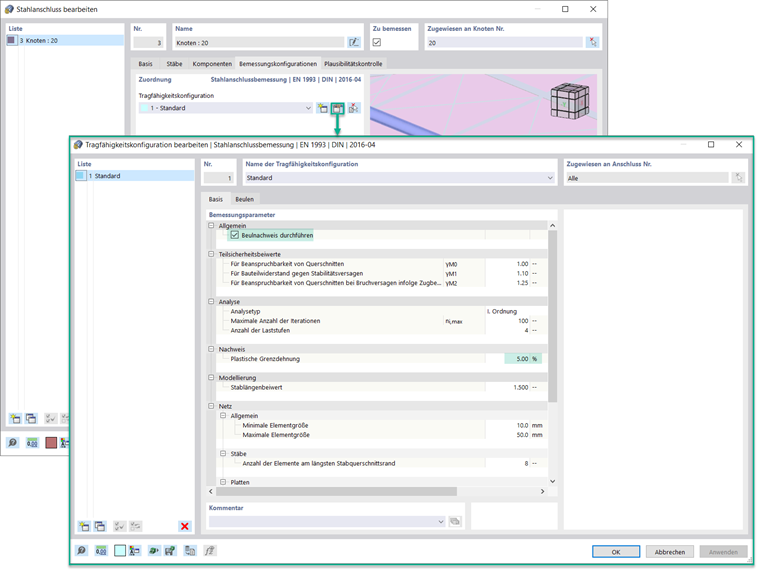

Die Bemessungskonfiguration kann dann im Register Bemessungskonfigurationen des Stahlanschluss-Dialogs festgelegt werden, der über den Navigator, die Tabelle oder durch Doppelklicken auf den Stahlanschluss selbst (sofern der Anschluss bereits im RFEM-Arbeitsfenster verfügbar ist) zugänglich ist. Sie können eine neue Konfiguration erstellen, eine bestehende bearbeiten oder die Tragfähigkeitskonfiguration aus der Grafik auswählen (Bild 6).
In dem in Bild 6 dargestellten Dialog Tragfähigkeitskonfiguration muss zunächst festgelegt werden, ob ein Beulnachweis geführt werden soll. Wenn Sie das Kontrollfeld aktivieren, ist auch das Register Beulen verfügbar. Die Bemessungsparameter wie Teilsicherheitsbeiwerte und plastische Grenzdehnung werden automatisch von der Norm übernommen, die für das Add-On bei den Basisangaben des Modells ausgewählt wurde, sie können jedoch angepasst werden.
Es sind noch weitere Bemessungsparameter hinsichtlich Statik (d. h. Analyseart, Anzahl der Iterationen und Laststufen), Modellierung (d. h. Stablängenbeiwert) und Netz (d. h. allgemeine Parameter wie z. B Elementgröße sowie spezifische Parameter für die Verbindungsstäbe und Verbindungsteile) verfügbar.
Für den Beulnachweis kann die kleinste Anzahl der zu berücksichtigenden Eigenwerte gemäß Bild 7 definiert werden. Der Grenzlastfaktor für den Nachweis ist nach Eurocode 3 [1] auf 15 angesetzt, kann aber geändert werden.
Sobald der Stahlanschluss und die zugehörigen Bemessungsparameter definiert sind, kann die Berechnung über die Schaltfläche "Ergebnisse anzeigen" in der Tabelle der Stahlanschlussbemessung oder über "Stahlanschlussbemessung" in der Symbolleiste durchgeführt werden, wie in Bild 8 gezeigt. Die Auswertung der Ergebnisse und deren Dokumentation wird in einem der nächsten Beiträge der Knowledge Base thematisiert.
