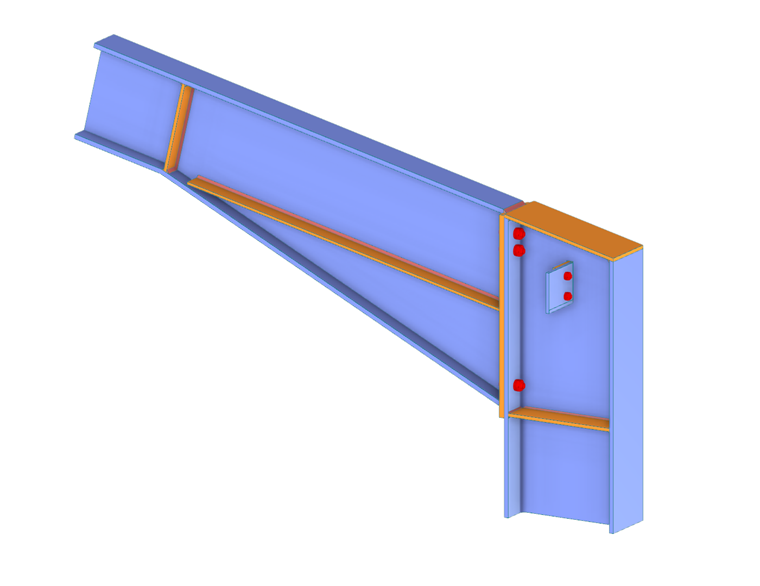

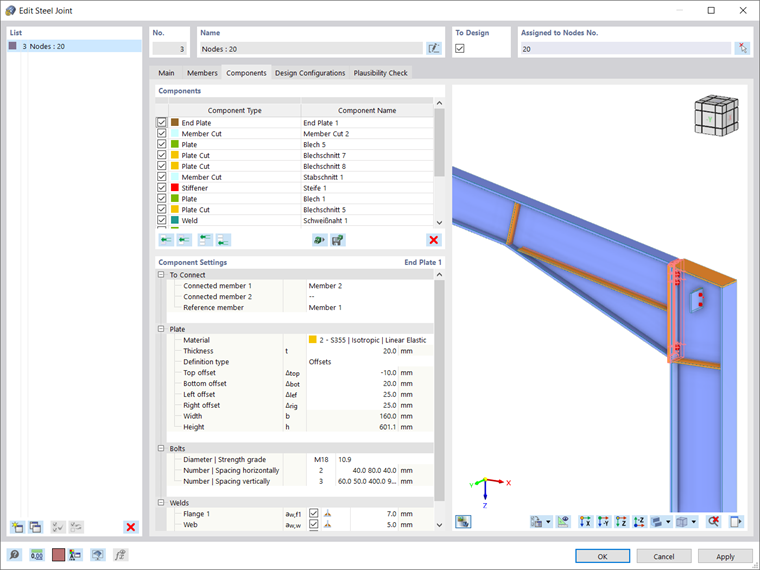

A vantagem do módulo RFEM Steel Joints é que pode analisar as ligações de aço utilizando um modelo de EF para o qual a modelação é realizada de forma totalmente automática em segundo plano. Na verdade, é controlado pelo utilizador através de uma entrada simples e familiar de componentes, conforme apresentado na Figura 1 e discutido em maior detalhe nos artigos acima mencionados.
Em termos de dimensionamento, as verificações de dimensionamento dos componentes são realizadas com base nas cargas determinadas no modelo de EF. Todas as forças internas são consideradas no dimensionamento (N, Vy , Vz , My , Mz e Mt ); ou seja, não existe restrição ao carregamento plano. Além disso, o carregamento de todas as combinações de carga é transferido automaticamente para o modelo de EF em todos os nós selecionados.

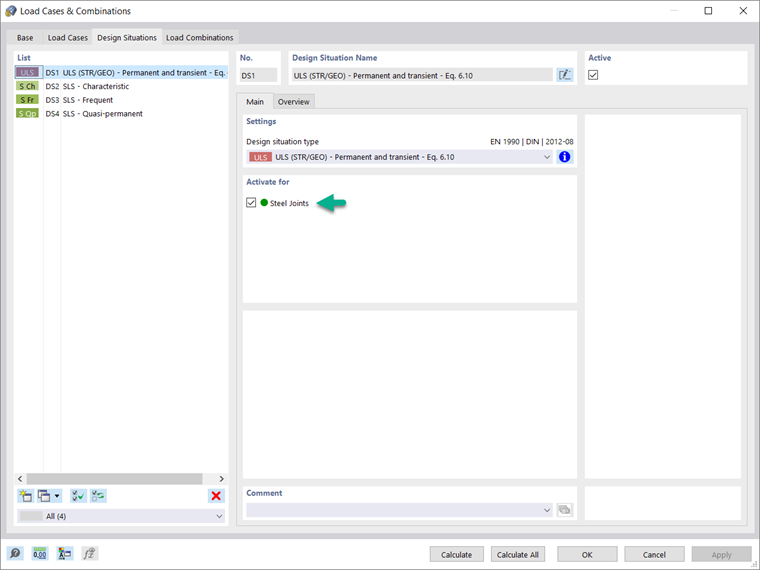

Antes de atribuir os parâmetros para o dimensionamento, é importante ativar a situação de dimensionamento de interesse para o módulo Steel Joints. A Figura 2 mostra como ativar a situação de verificação do estado limite último para este módulo adicional.

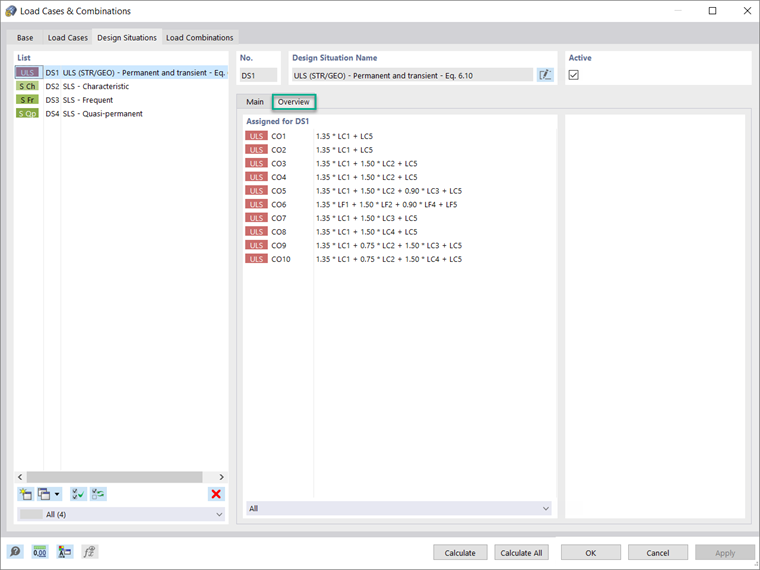

Como mostra a imagem, isso pode ser feito no separador Situações de dimensionamento da caixa de diálogo Casos e combinações de carga. No separador Vista geral da mesma janela, é possível apresentar as combinações de carga atribuídas para a situação de dimensionamento de interesse (Figura 3).

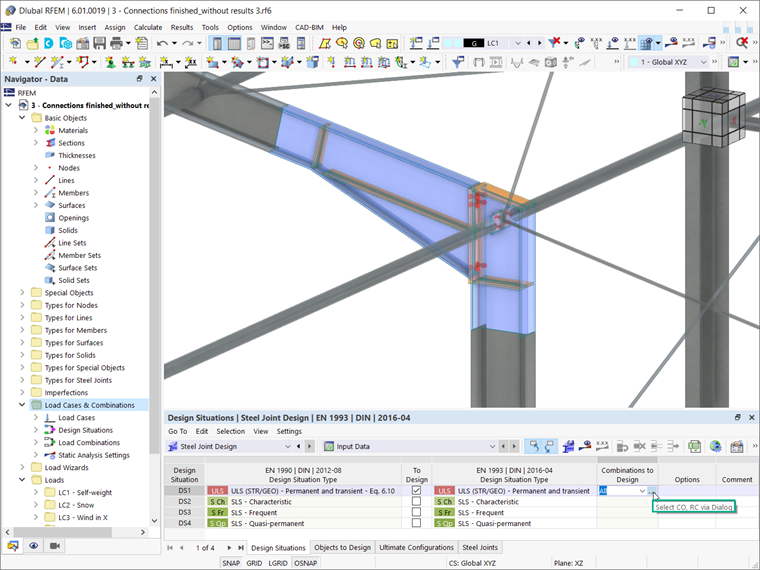

Se pretende considerar uma situação de dimensionamento para uma combinação de cargas em particular (por exemplo, aquela com as forças internas mais elevadas), deve selecionar a combinação de interesse nos dados de entrada da tabela de dimensionamento da ligação de aço, conforme apresentado nas Imagens 4 e 5.

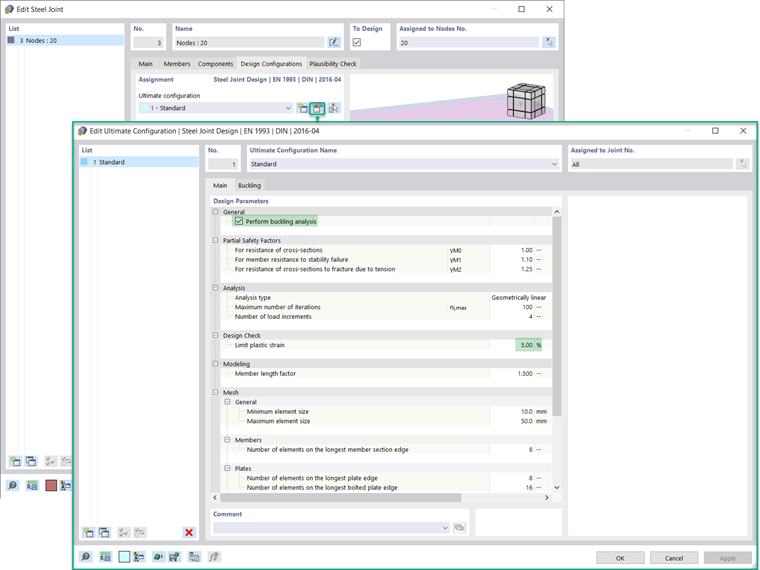

Em seguida, a configuração de dimensionamento última pode ser definida no separador Configurações de dimensionamento da caixa de diálogo Ligação de aço, que é acessível através do navegador, da tabela ou clicando duas vezes na própria ligação de aço (nos casos em que a ligação já se encontra disponível no a janela de trabalho do RFEM). O utilizador pode criar uma nova configuração, editar uma existente ou selecionar a configuração final a partir dos gráficos (Figura 6).
Na caixa de diálogo Configuração final apresentada na Figura 6, é necessário primeiro definir se deve ser realizada uma análise de encurvadura. Se ativar a caixa de seleção, o separador Encurvadura também estará disponível. Os parâmetros de dimensionamento, tais como coeficientes parciais de segurança e deformação plástica limite, são considerados automaticamente pela norma selecionada para o módulo nos Dados básicos do modelo, mas podem ser ajustados.
Também é possível definir outros parâmetros de dimensionamento em termos de análise (ou seja, o tipo de análise, o número de iterações e incrementos de carga), modelação (ou seja, o fator de comprimento da barra) e malha (ou seja, parâmetros gerais como o tamanho do elemento, bem como parâmetros específicos para as barras de ligação e componentes de ligação).

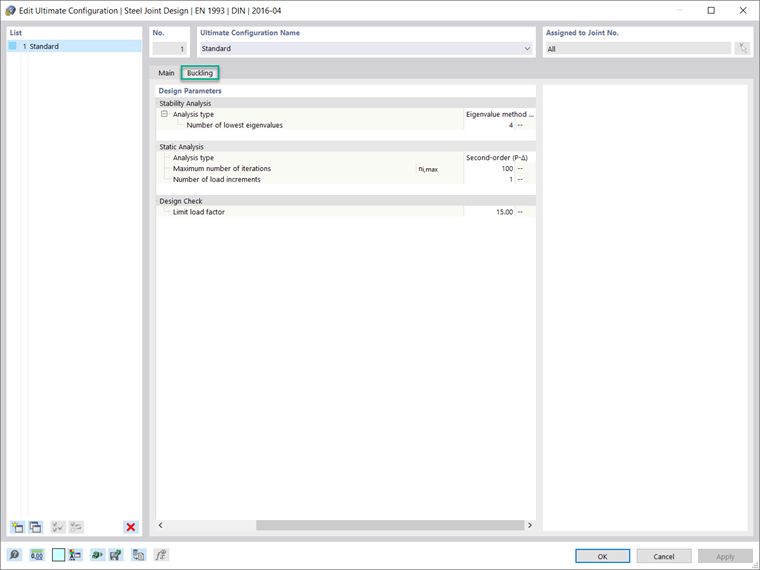

Para a análise de encurvadura, pode definir o menor número de valores próprios a serem considerados, conforme apresentado na Figura 7. O fator de carga limite para a verificação do dimensionamento é definido como 15 de acordo com o Eurocódigo 3 [1] , mas pode ser redefinido pelo utilizador.

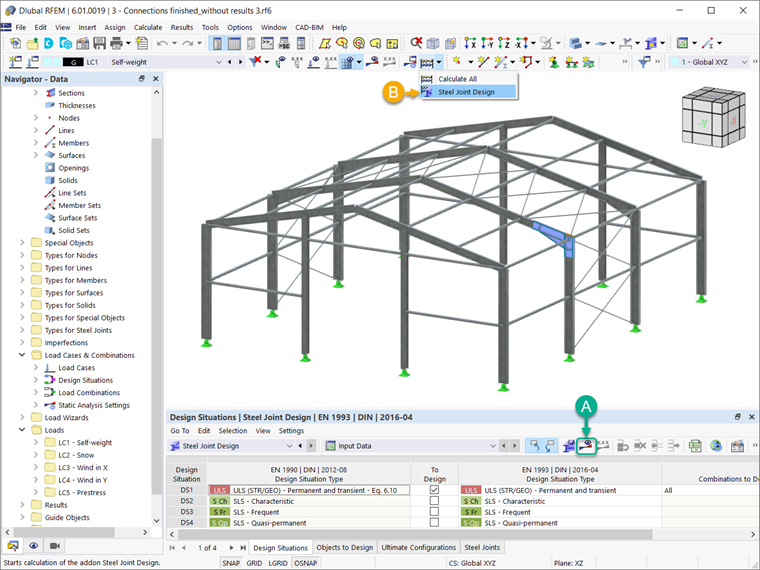

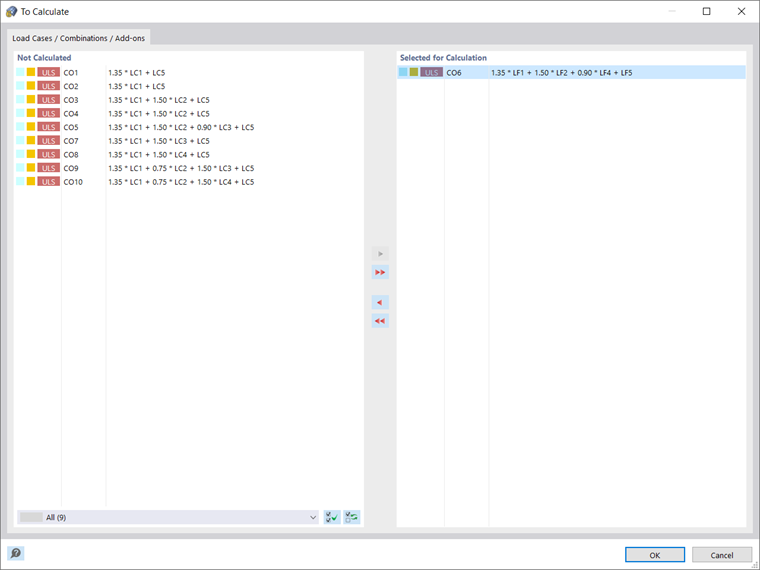

Uma vez que a ligação de aço e os parâmetros de dimensionamento associados estão definidos, pode executar o cálculo clicando no botão "Mostrar resultados" na tabela de ligações de aço ou através de "Dimensionamento da ligação de aço" na barra de ferramentas, conforme apresentado na Figura 8. A avaliação dos resultados e a sua documentação serão discutidas num próximo artigo da base de dados de conhecimento.
