Wymiarowanie połączeń stalowych w RFEM 6

W programie RFEM 6 połączenia stalowe definiuje się jako układ elementów. W nowym rozszerzeniu Połączenia stalowe dostępne są podstawowe komponenty do uniwersalnego zastosowania (blachy, spoiny, płaszczyzny pomocnicze). Metody definiowania połączeń opisano w dwóch poprzednich artykułach w Bazie informacji: „Nowe podejście do wymiarowania połączeń stalowych w programie RFEM 6” oraz „Definiowanie elementów połączenia stalowego przy użyciu biblioteki” .

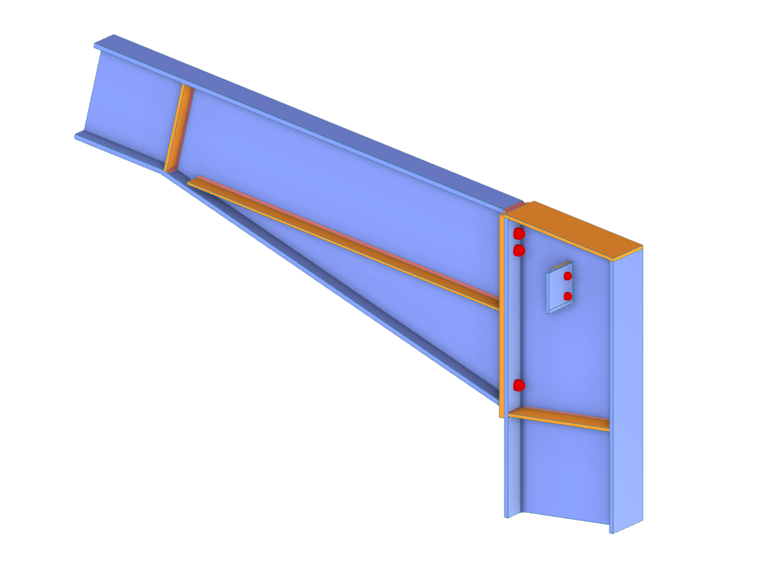

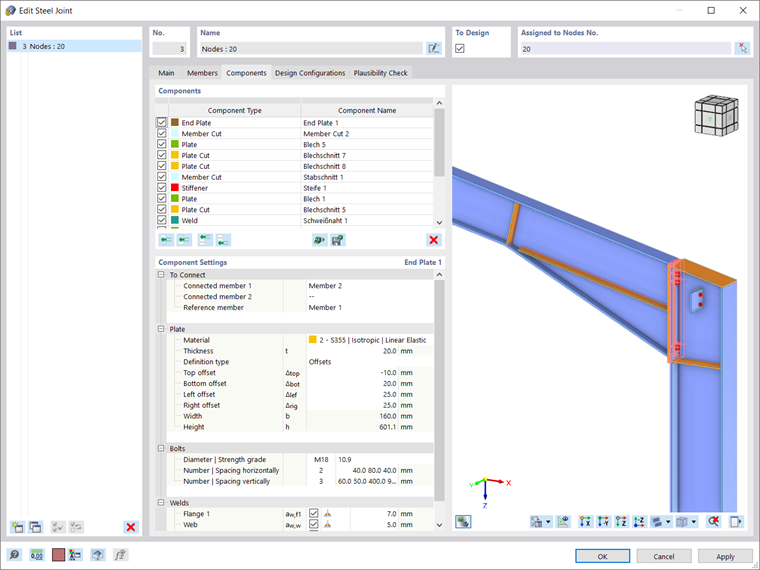

Zaletą modułu dodatkowego RFEM Steel Joints jest możliwość analizy połączeń stalowych przy użyciu modelu MES, dla którego modelowanie przebiega w pełni automatycznie w tle. W rzeczywistości jest on kontrolowany przez użytkownika poprzez wprowadzanie elementów w prosty i znany sposób, jak pokazano na rysunku 1 i opisano bardziej szczegółowo we wspomnianych artykułach.

W sensie obliczeniowym, kontrola elementów składowych połączenia przeprowadzana jest w oparciu o obciążenia wyznaczone na globalnym modelu MES. W obliczeniach uwzględniane są wszystkie siły wewnętrzne (N , Vy , Vz , My , Mz i Mt ); oznacza to, że nie ma ograniczeń co do obciążenia powierzchniowego. Ponadto do modelu ES we wszystkich wybranych węzłach automatycznie przenoszone jest obciążenie wszystkich kombinacji obciążeń.

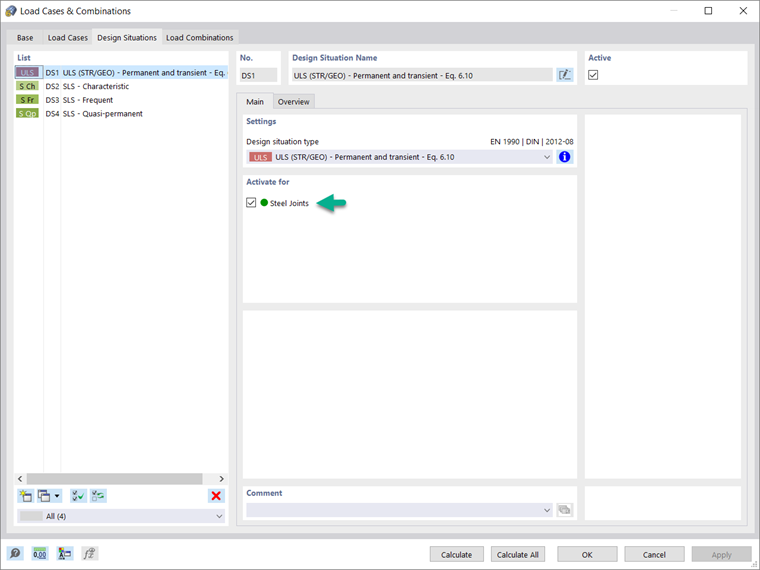

Przed ustawieniem parametrów do obliczeń, ważne jest, aby aktywować konkretną sytuację obliczeniową dla rozszerzenia Połączenia stalowe. Rysunek 2 pokazuje, w jaki sposób aktywować sytuację obliczeniową stanu granicznego nośności dla tego rozszerzenia.

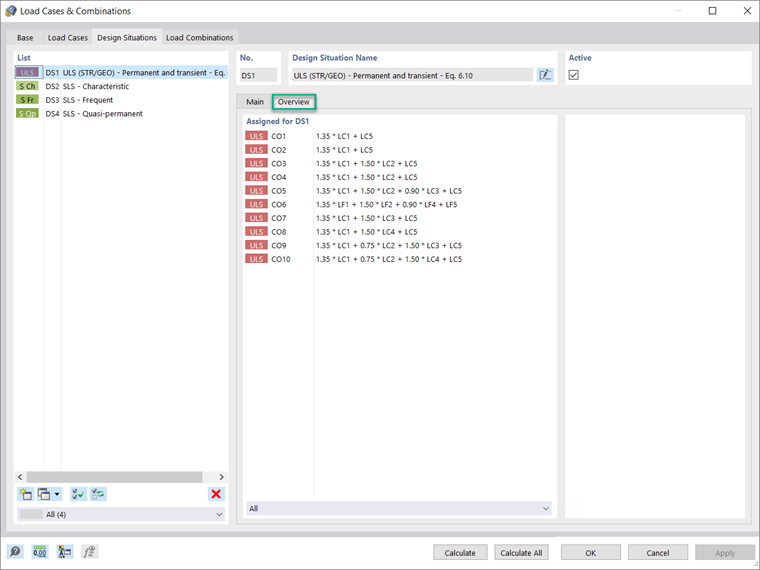

Jak pokazano na rysunku, można to zrobić w zakładce Sytuacje obliczeniowe w oknie dialogowym Przypadki i kombinacje obciążeń. W zakładce Przegląd w tym samym oknie można wyświetlić kombinacje obciążeń przypisane do sytuacji obliczeniowej (rysunek 3).

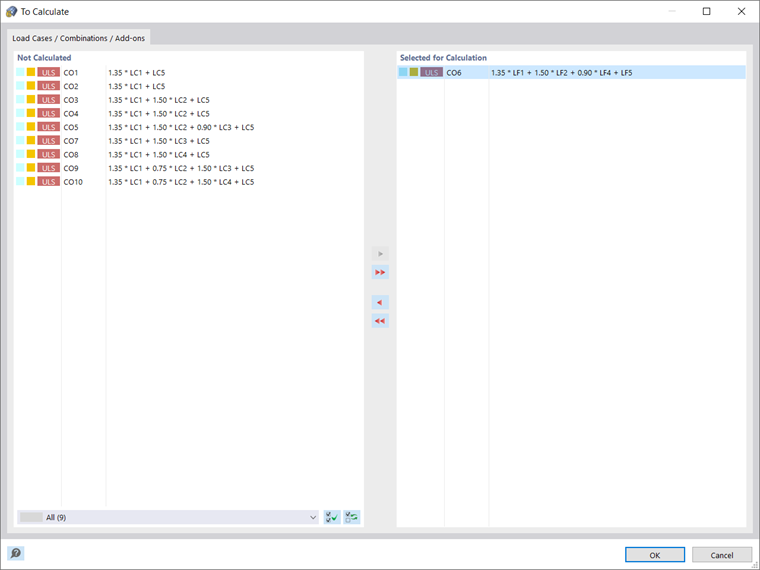

Jeżeli dla konkretnej kombinacji obciążeń ma zostać uwzględniona sytuacja obliczeniowa (na przykład ta, w której występują największe siły wewnętrzne), należy wybrać kombinację, która ma być zastosowana do danych wejściowych w tabeli Wymiarowanie połączeń stalowych, jak pokazano na rysunkach 4 i 5.

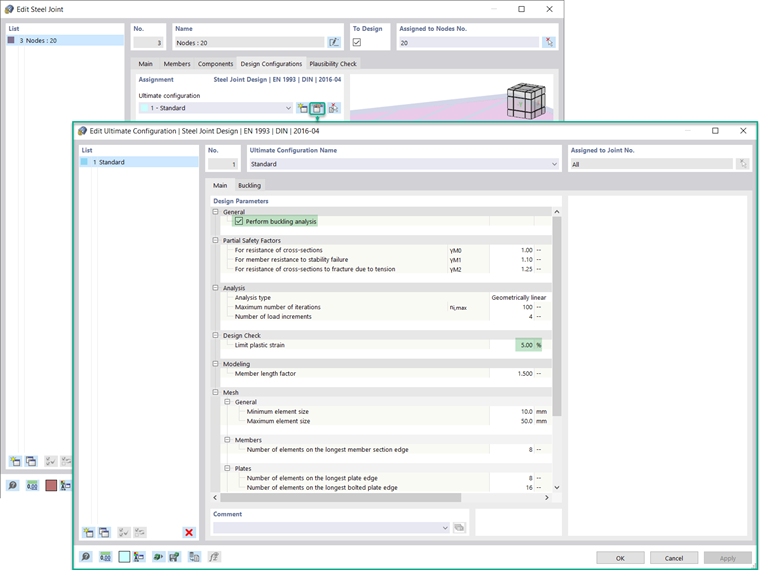

Następnie można zdefiniować najwyższą konfigurację obliczeniową w zakładce Konfiguracje obliczeniowe w oknie dialogowym Złącze stalowe, które jest dostępne za pośrednictwem nawigatora, w tabeli lub poprzez dwukrotne kliknięcie danego złącza stalowego (w przypadku, gdy złącze jest już dostępne w okna roboczego programu RFEM). Można utworzyć nową konfigurację, edytować istniejącą lub wybrać konfigurację SGN z grafiki (Rysunek 6).

W oknie dialogowym Konfiguracja stanu granicznego nośności, pokazanym na rysunku 6, należy najpierw określić, czy ma zostać przeprowadzona analiza wyboczeniowa. W przypadku zaznaczenia pola wyboru zakładka Wyboczenie również będzie dostępna. Parametry obliczeniowe, takie jak częściowe współczynniki bezpieczeństwa i graniczne odkształcenia plastyczne, są automatycznie dopasowywane zgodnie z normą wybraną dla rozszerzenia w Danych podstawowych modelu, ale można je także dostosować.

Można też zdefiniować inne parametry obliczeniowe w zakresie analizy (tzn. typ analizy, liczbę iteracji i przyrostów obciążenia), modelowania (tzn. współczynnik długości pręta) i siatki (tzn. parametry ogólne, takie jak rozmiar elementu, a także określone parametry dla prętów łączących i elementów połączenia).

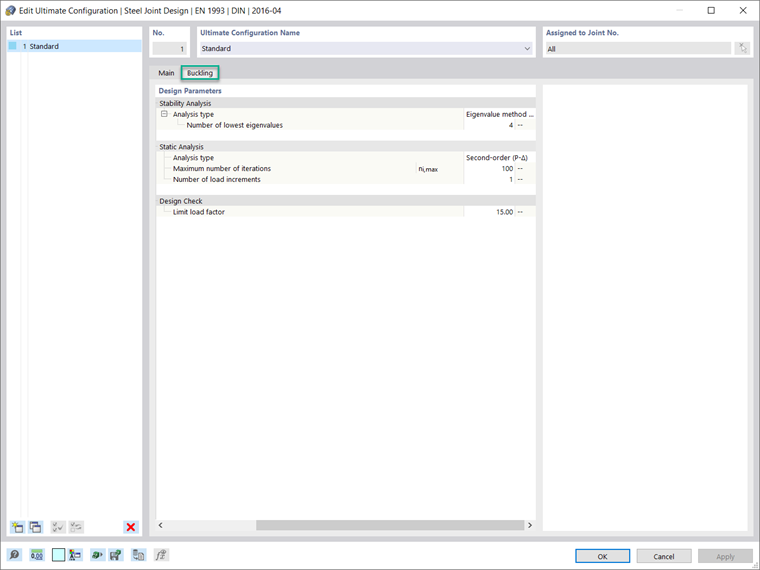

Na potrzeby analizy wyboczeniowej można zdefiniować najmniejszą liczbę wartości własnych, które należy uwzględnić, jak pokazano na rysunku 7. Współczynnik obciążenia granicznego dla kontroli obliczeń jest ustawiony na 15 zgodnie z Eurokodem 3 [1], ale można go zdefiniować ręcznie.

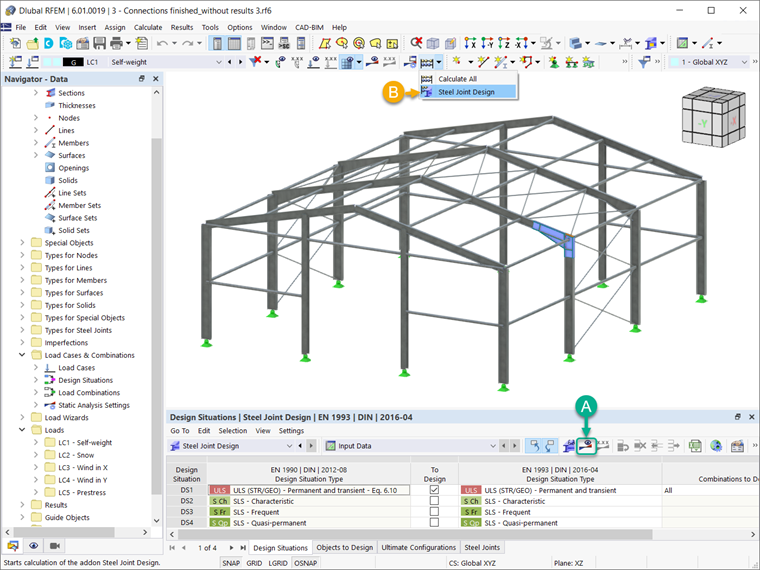

Po zdefiniowaniu połączenia stalowego i związanych z nim parametrów obliczeniowych można uruchomić obliczenia, klikając przycisk „Pokaż wyniki” w tabeli Połączenia stalowe lub korzystając z opcji „Wymiarowanie połączeń stalowych” na pasku narzędzi, jak pokazano na rysunku 8. Ocena wyników i ich dokumentacja zostanie omówiona w kolejnym artykule w Bazie informacji.


Autor

Pani Kirova jest odpowiedzialna za tworzenie artykułów technicznych i zapewnia wsparcie techniczne dla klientów firmy Dlubal.

Po lewej
Odniesienia
  1. Eurocode 3: Bemessung und Konstruktion von Stahlbauten - Teil 3-1: Türme, Maste und Schornsteine - Türme und Maste
