Posouzení ocelových přípojů v programu RFEM 6

Ocelové přípoje jsou v programu RFEM 6 definovány jako sestava komponent. V novém addonu Ocelové přípoje jsou k dispozici univerzálně použitelné základní komponenty (plechy, svary, pomocné roviny) pro zadávání složitých spojovacích situací. Metody, kterými lze zadávat spoje, jsou popsány ve dvou předchozích článcích databáze znalostí: „Nový přístup k posouzení ocelových přípojů v programu RFEM 6“ a „Zadání komponent ocelového styčníku pomocí databáze“.

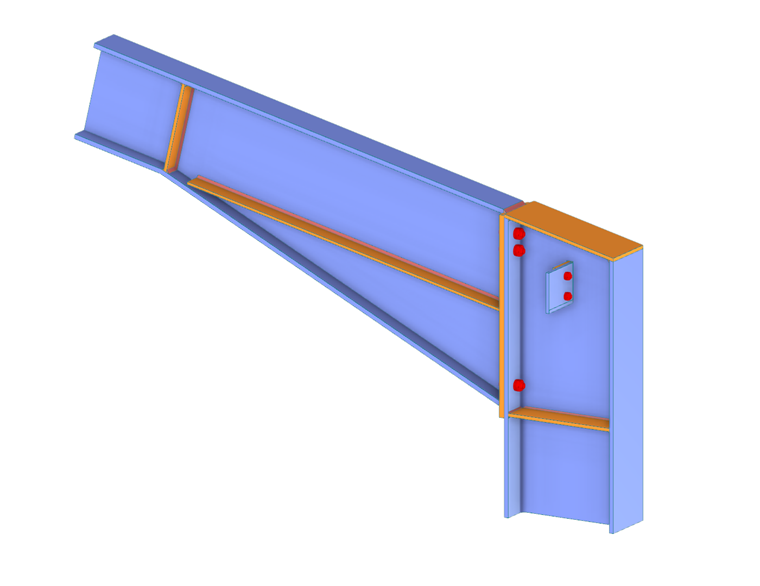

Výhodou addonu Ocelové přípoje v programu RFEM 6 je, že lze ocelové přípoje posuzovat pomocí konečně-prvkového modelu, který se vytváří automaticky na pozadí. Uživatelem je ovládán pomocí jednoduchého a známého zadávání komponent, jak je znázorněno na obrázku 1 a podrobněji popsáno ve výše uvedených článcích.

Posudky jednotlivých komponent jsou počítány na základě zatížení stanovených na konečně-prvkovém modelu. Při posouzení se zohledňují všechny vnitřní síly (N, Vy, Vz, My, Mz, a Mt); to znamená, že neexistuje žádné omezení pro rovinné zatížení. Kromě toho se zatížení ze všech kombinací zatížení automaticky přenese do konečně-prvkového modelu ve všech vybraných uzlech.

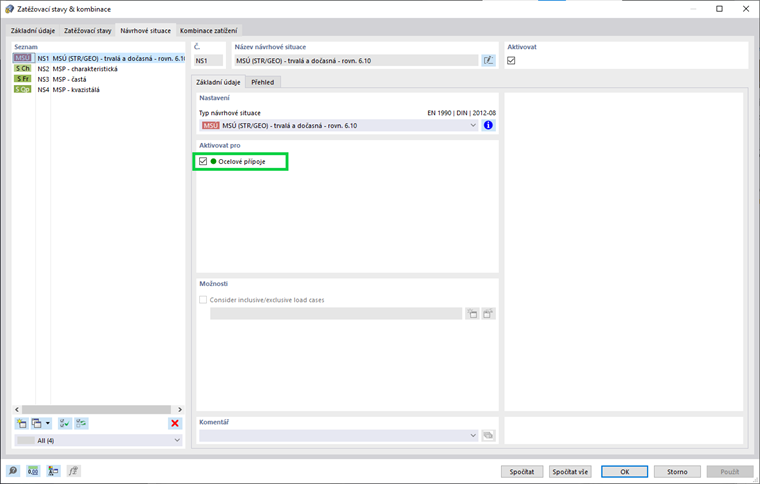

Před přiřazením parametrů pro posouzení je důležité aktivovat požadovanou návrhovou situaci pro addon Ocelové přípoje. Obrázek 2 ukazuje, jak lze návrhovou situaci mezního stavu únosnosti pro tento addon aktivovat.

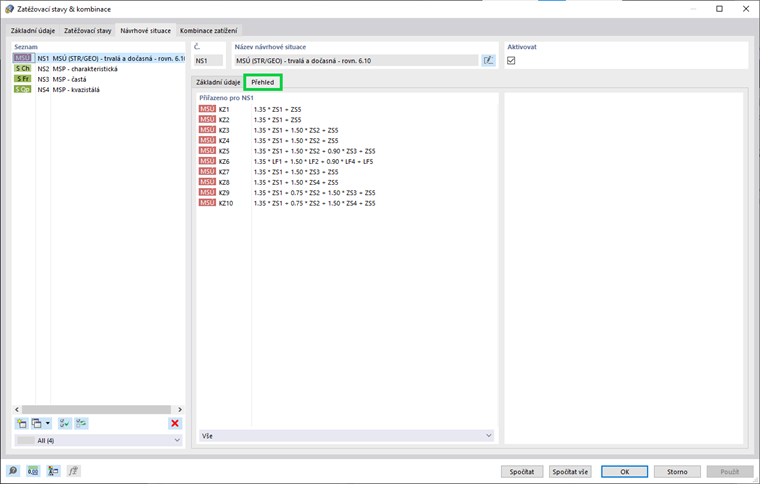

Jak ukazuje obrázek, lze to provést v dialogu Zatěžovací stavy a kombinace v záložce Návrhové situace. In the Overview tab of the same window, it is possible to display the load combinations assigned for the design situation of interest (Image 3).

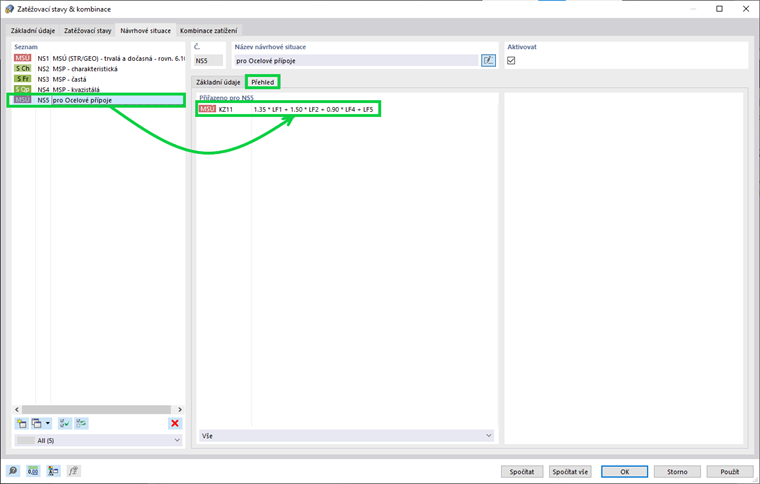

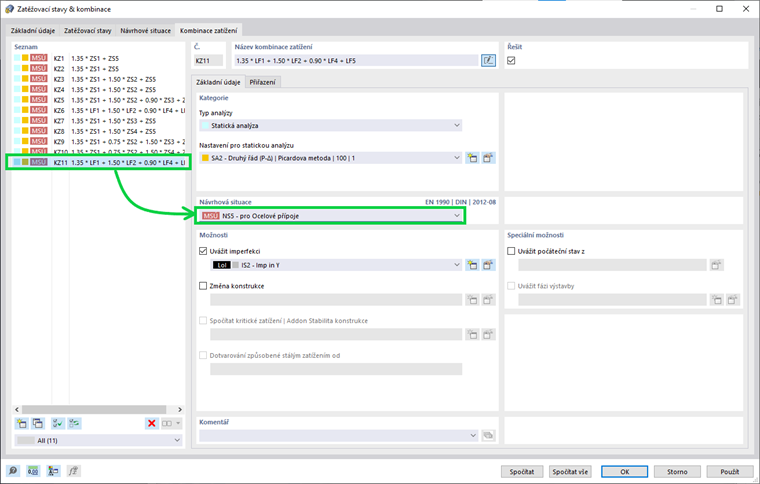

Pokud chcete posoudit návrhovou situaci pro určitou kombinaci zatížení (např. tu s největšími vnitřními silami), měli byste vybrat zvolenou návrhovou situaci ve vstupní tabulce pro Ocelové přípoje, jak je znázorněno na obrázcích 4 a 5.

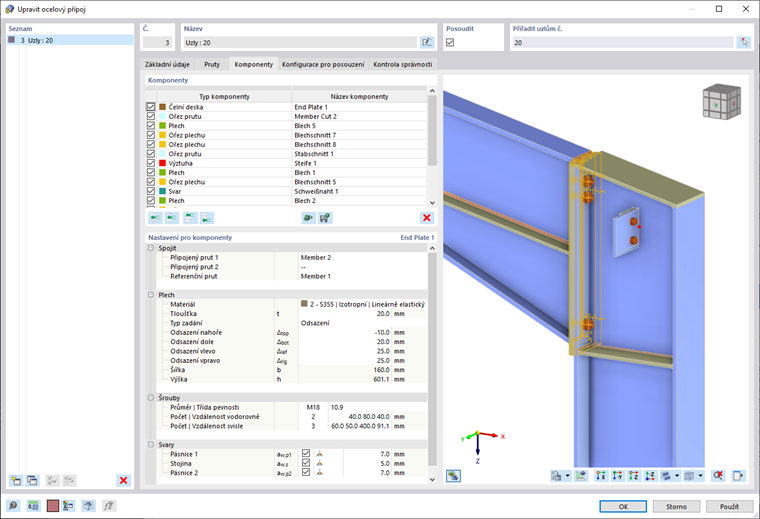

Next, the ultimate design configuration can be defined in the Design Configurations tab of the Steel Joint dialog box, which is accessible via the navigator, the table, or by double-clicking the steel joint itself (in cases when the joint is already available in the RFEM working window). Můžete vytvořit novou konfiguraci, upravit stávající nebo vybrat konfiguraci mezního stavu únosnosti z grafiky (obrázek 6).

In the Ultimate Configuration dialog box shown in Image 6, it is necessary first to define whether a buckling analysis should be performed. If you activate the check box, the Buckling tab will be available as well. The design parameters such as partial safety factors and limit plastic strain are automatically taken by the standard selected for the add-on in the Base Data of the model, but you can adjust them.

Je možné definovat také další parametry posouzení pro analýzu (typ analýzy, maximální počet iterací a počet přírůstků zatížení), modelování (součinitele délky prutu) a síť (obecné parametry jako např. velikost prvku a také specifické parametry pro spojované pruty a komponenty přípoje).

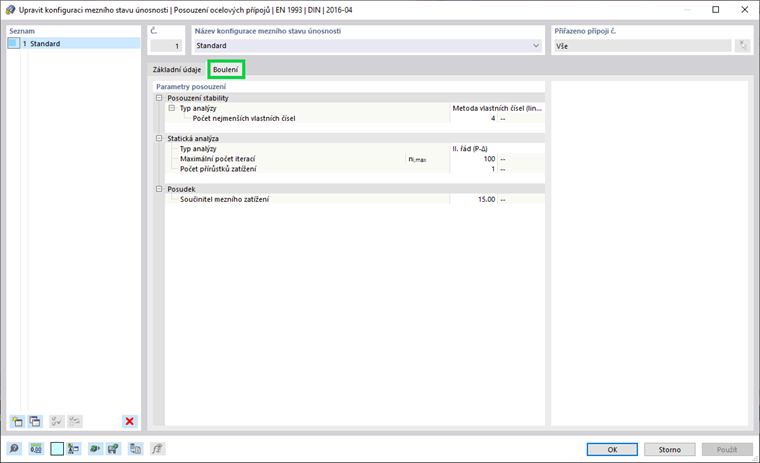

Pro analýzu boulení lze definovat počet nejmenších vlastních čísel, které se mají zohlednit, jak je znázorněno na obrázku 7. The limit load factor for the design check is set to 15 according to <nobr>Eurocode 3 [1]</nobr>, but you can redefine it.

Jakmile jsou ocelový přípoj a příslušné parametry posouzení zadány, je možné spustit výpočet kliknutím na tlačítko "Zobrazit výsledky" v tabulce Ocelové přípoje nebo pomocí "Posouzení ocelových přípojů" v panelu nástrojů, jak je znázorněno na obrázku 8. O vyhodnocení výsledků a jejich dokumentaci pojednáme v některém z následujících článků v databázi znalostí.



Autor

Ing. Kirova je ve společnosti Dlubal zodpovědná za tvorbu odborných článků a poskytuje technickou podporu zákazníkům.
