Протокол результатов RFEM RSTAB

Как легче всего включить в протокол результатов графические результаты нескольких загружений? До сих пор мне всегда пришлось щелкать отдельно по каждом загружении и делать распечатку его графики.

Ответ

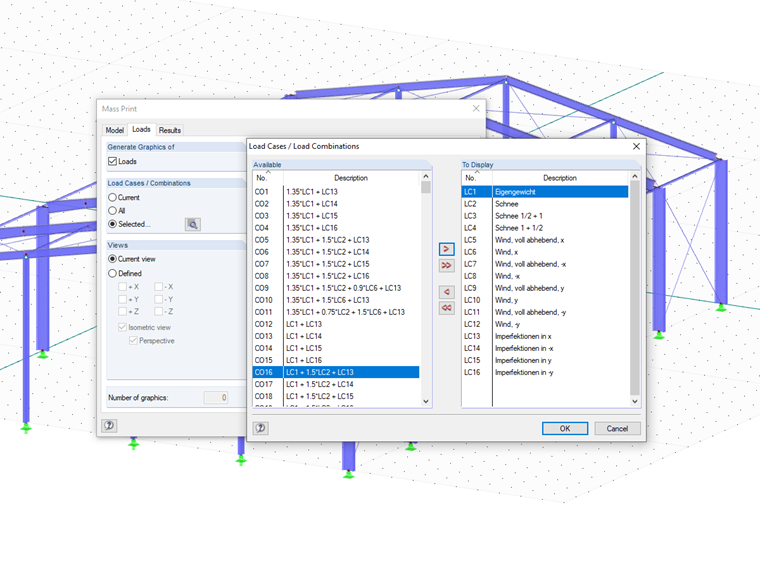

Для общего переноса всех графических отображений в протокол результатов, выберите в диалоговом окне «Печать графики» возможность «Общая распечатка». Затем, в открывшемся диалоговом окне, можно во вкладке «Результаты» указать требуемые загружения, а также внутренние силы, графика которых будет автоматически перенесена в протокол (см. Рисунок).

Ключевые слова

Общая распечатка Печать графики Графика Протокол Распечатка
