Odpověď:

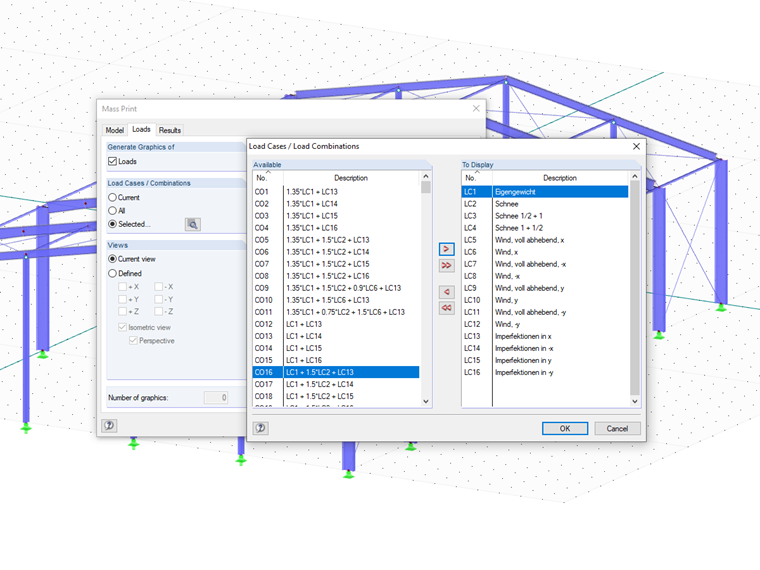

Grafiku můžete převést najednou výběrem možnosti "Hromadný tisk ..." v dialogu "Tisk grafiky".V záložce "Výsledky" nového dialogu pak lze definovat zatěžovací stavy a vnitřní síly pro automatickou grafiku (viz obrázek).
Dotaz
Jak mohu co nejjednodušeji zařadit do tiskového protokolu výsledky několika zatěžovacích stavů? Dosud postupuji tak, že kliknu na každý zatěžovací stav zvlášť a vytisknu obrázek.
V záložce "Výsledky" nového dialogu pak lze definovat zatěžovací stavy a vnitřní síly pro automatickou grafiku (viz obrázek).
Autor
Ing. Matula vyřizuje v rámci zákaznické podpory podněty od uživatelů programů společnosti Dlubal Software.
