Моделирование | Конструкция RFEM RSTAB

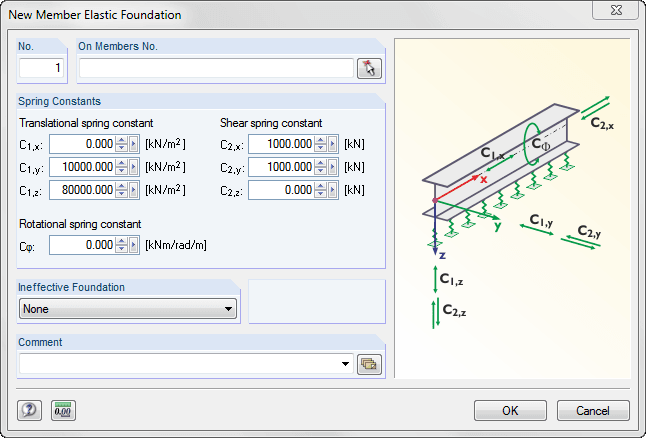

Я не совсем понимаю постоянные пружин для балок и сваи на упругих основаниях. Являются ли эти параметры модулями жесткости при сдвиге, сдвиге и повороте пружин (MN / м2) или постоянными пружин (MN / м³)?

Ответ

Трансляционные пружины определяются по коэффициентам по отношению к поверхностям. Они приведены в кН / м³ и описывают количество требуемого кН / м² для сжатия грунта на 1,0 м.

Для определения пружин для ограниченного по ширине стержня, коэффициенты будут умножаться на ширину. Для горизонтального стержня с направленной вниз осью z, это - размерность. Таким образом, поступательная пружина относительно стержня получается в кН / м². Отображение kN / m, необходимое для сжатия грунта на 1,0 м.

Трансляционные пружины всегда относятся к осям локальных стержней. Не используйте для определения модуль жесткости, а постоянные пружины, заданные в кН / м³.

Пружины сдвига представляют собой постоянную вращательную пружину по длине стержня и приводятся в кНм / рад и на м. При замене rad на m / m, вы получаете kNm / (m / mxm), которое можно упростить до kN.

Ключевые слова

Основание Модуль основания Жесткий модуль Пружины
