FAQ 001482 CS

1. prosince 2017

Modelování | Konstrukce RFEM RSTAB

Nerozlišuji tu pružinové konstanty pro nosníky a piloty na elastických základech. Jsou tyto parametry modulů tuhosti v posuvných, smykových a rotačních pružinách (MN / m²) nebo pružinových konstant (MN / m³)?

Odpověď

Translační pružiny se určují z příslušných součinitelů vzhledem k plochám. Ty jsou uvedeny v kN / m³ a popisujeme požadované množství kN / m² pro stlačení země o 1,0 m.

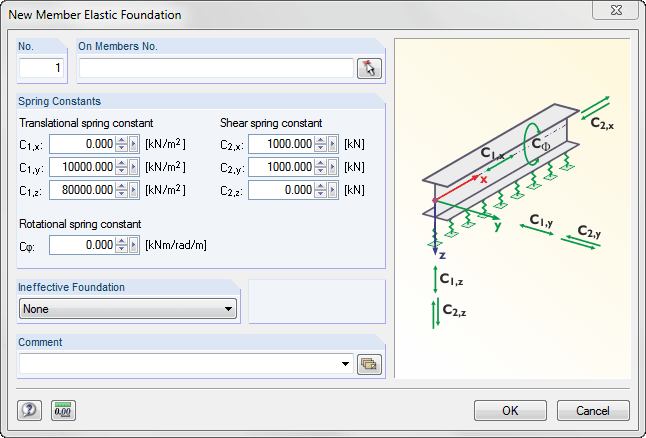

Při zadání pružiny na prut omezeném na šířku se koeficienty násobí šířkou. U horizontálního prutu s osou z směrem dolů se jedná o dimenzi y. Přenáší se přenášecí pružina v kN / m². Ukazuje kN / m požadovanou hodnotu, při které musí země zkosený o 1,0 m.

Translační pružiny se vztahují vždy k lokálním osám prutu. Modul tuhosti nepoužívejte ke stanovení, ale konstanty tuhosti, které jsou uvedeny v kN / m³.

Smykové pružiny představují konstantní rotační pružinu nad délkou prutu a udávají se v kNm / rad a na m. Pokud nahradíte rad po směru m / m, získáme kNm / (m / mxm), což lze zjednodušit na kN.

Klíčová slova

Nadace Modul podloží Tuhý modul Pružiny
