Modellierung | Struktur RFEM RSTAB

Bei Bettungsbalken und Pfählen verstehe ich die Federkennzahlen nicht so recht. Handelt es sich bei den Kennwerten der Weg-, Schub- und Drehfedern um Steifemoduln (MN/m²) oder um Bettungsmoduln (MN/m³)?

Antwort

Die Wegfedern berechnen sich aus den flächenbezogenen Koeffizienten. Diese werden in kN/m³ angegeben und beschreiben, wie viel kN/m² benötigt werden, um den Boden 1,0 m zusammenzudrücken.

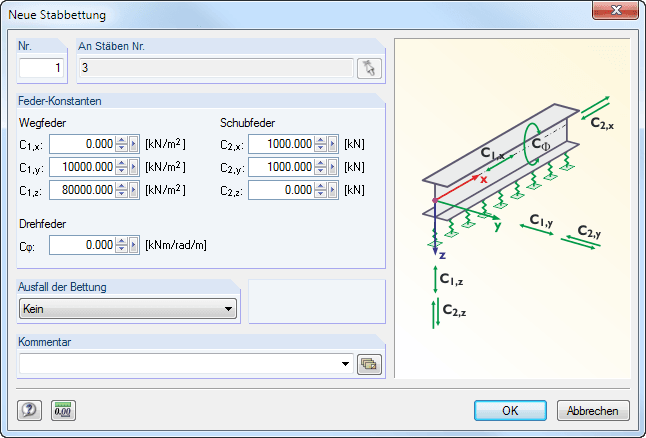

Um die Federn für einen in der Breite begrenzten Stab zu definieren, müssen die Koeffizienten mit der Breite multipliziert werden. Bei einem horizontalen Stab mit nach unten gerichteter z-Achse ist dies die y-Ausdehnung. Damit erhält man eine auf den Stab bezogene Wegfeder in kN/m². Sie gibt an, wie viel kN/m nötig sind, um den Boden 1,0 m zusammenzudrücken.

Die Wegfedern beziehen sich immer auf die lokalen Stabachsen. Für die Ermittlung verwenden Sie bitte nicht den Steifemodul, sondern die Bettungszahlen. Diese werden in kN/m³ angegeben.

Die Schubfedern stellen eine konstante Drehfeder über die Stablänge dar und werden in kNm/rad und pro m angegeben. Wenn man rad durch m/m ersetzt, ergibt sich kNm/(m/m x m), was sich auf die Einheit kN vereinfachen lässt.
