Пользовательская расчетная ситуация

Q: Как создать пользовательскую расчетную ситуацию с собственными выбранными сочетаниями нагрузок?

1) Выберите « Создать новую расчетную ситуацию» и измените название расчетной ситуации. Снимите флажок « Мастер комбинирования », выбрав «- -» в раскрывающемся меню (Рисунок 01)

Назад к FAQ

FAQ 005208 | Как создать пользовательскую расчетную ситуацию с собственными выбранными сочетаниями нагрузок?

Пояснительное видео FAQ

01
Создание новой расчетной ситуации

02
Копирование существующих CO и присвоение новой расчетной ситуации

03
Настройка загружений и коэффициентов

Назад к FAQ

Эта статья была переведена Google Translator

Посмотреть исходный текст

8. февраля 2022

005208

Железобетонные конструкции

Деревянные конструкции

Алюминиевые и облегченные конструкции

Здания

Каменные конструкции

Расчет конструкций

Как создать пользовательскую расчетную ситуацию с собственными выбранными сочетаниями нагрузок?

Ответ

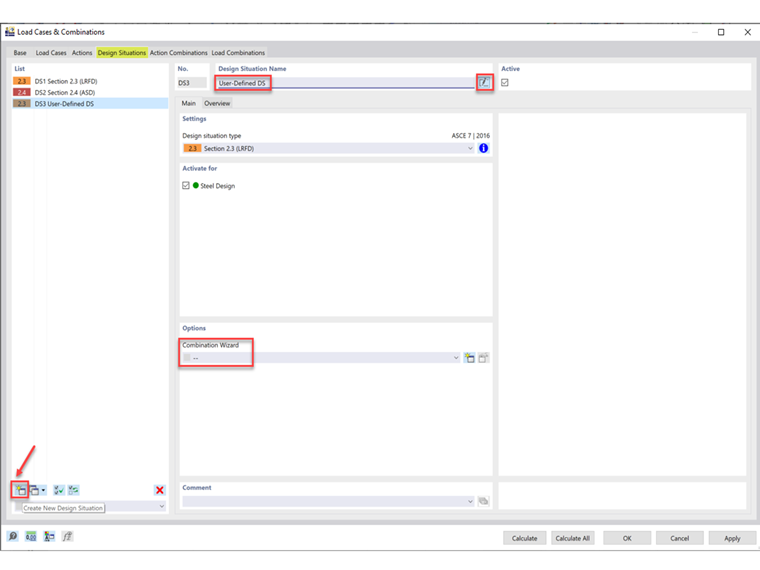

1) Выберите « Создать новую расчетную ситуацию» и измените название расчетной ситуации. Снимите флажок « Мастер комбинирования », выбрав «- -» в раскрывающемся меню (Рисунок 01)

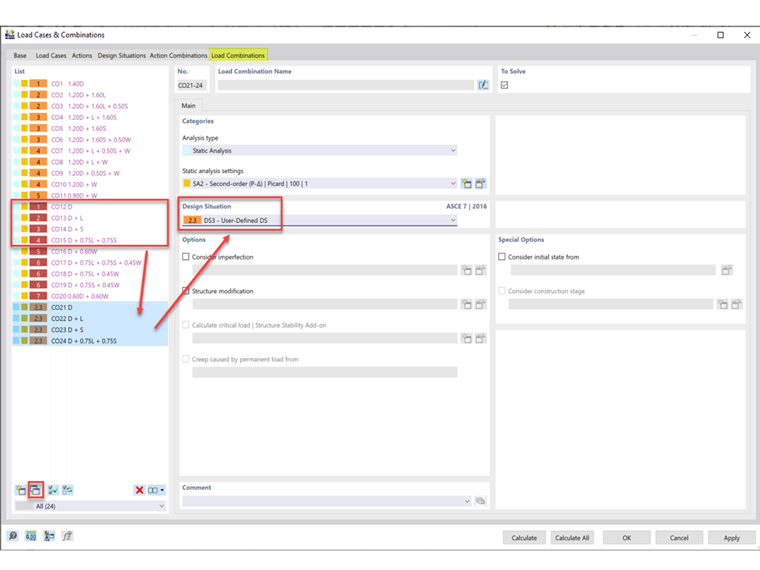

2) Во вкладке Сочетания нагрузок скопируйте выбранное сочетание нагрузок и назначьте вновь созданную пользовательскую расчетную ситуацию (Рисунок 02)

3) Во вкладке « Присвоение » загружения и коэффициенты можно скорректировать для назначенного СН (Рисунок 03)
