回复:

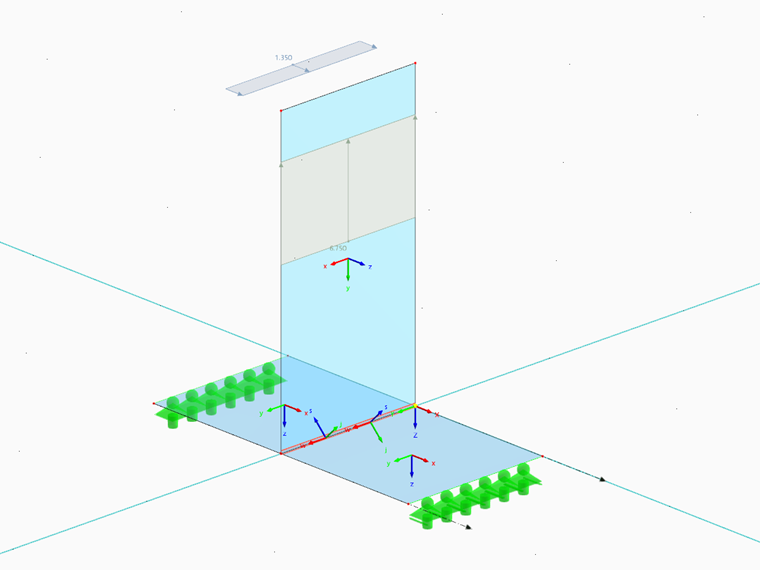

添加项应力-应变分析的目标之一是进行独立于标准的应力和应变计算。利用该扩展程序，还可以验证定义的线性焊缝连接中的应力。为了实现标准独立性，因此有意识地选择了标准无关的术语。但是，为了使结果例如可与已知的符号如σ⊥或σ=比较，能够解释设计的计算公式是有益的。 以下是双面焊缝设计的示例：

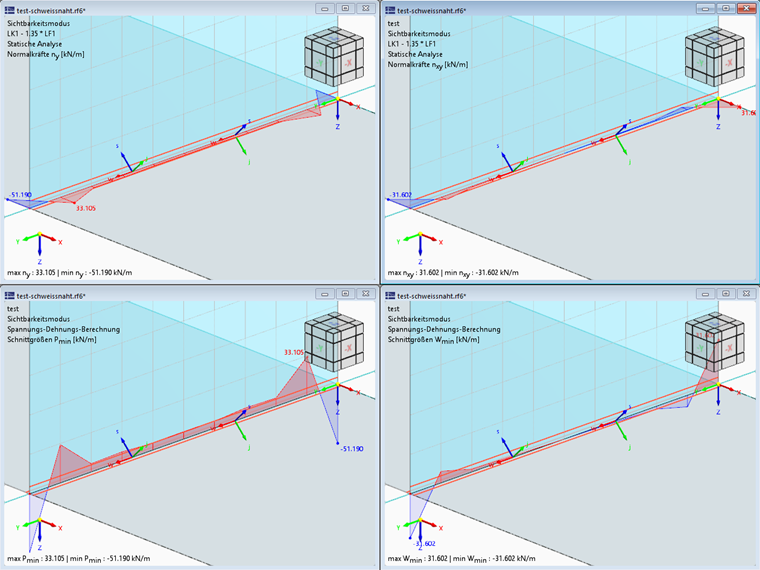

除了全局坐标外，还显示了面和线性焊缝的局部轴（w, j, s）。为了能够看到内力，还插入了一个截面，该截面仅切割垂直面3。以下两张图显示了截面中的内力my, vy, ny和nxy以及焊缝中的相关力M, V, P和W：

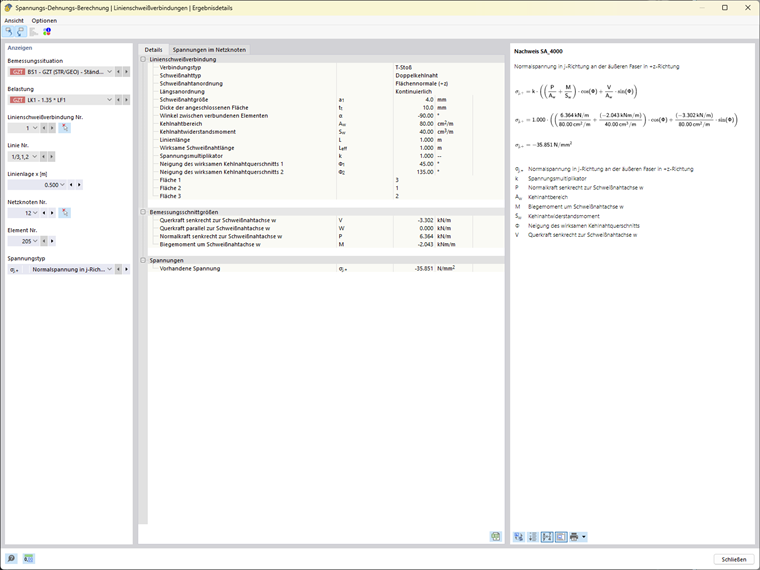

在焊缝应力计算窗口的一个点中，这里是决定性的，这些力会再次出现，然后必须转换到相应的位置。转换使用绕w轴的角度φ。旋转的基础是第一个选定面的z轴，因为焊缝的s轴与之平行。 应力σj,+(φ=45°)即为应力σ⊥：
