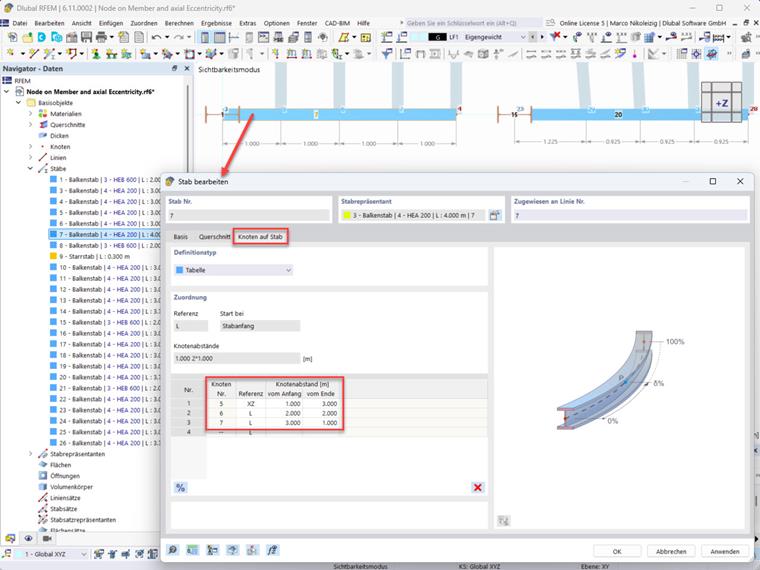

Когда элементам назначаются "узлы на стержне", эти узлы получают относительные координаты, например, 25% от общей длины стержня. Это фиксирует положение этих узлов.

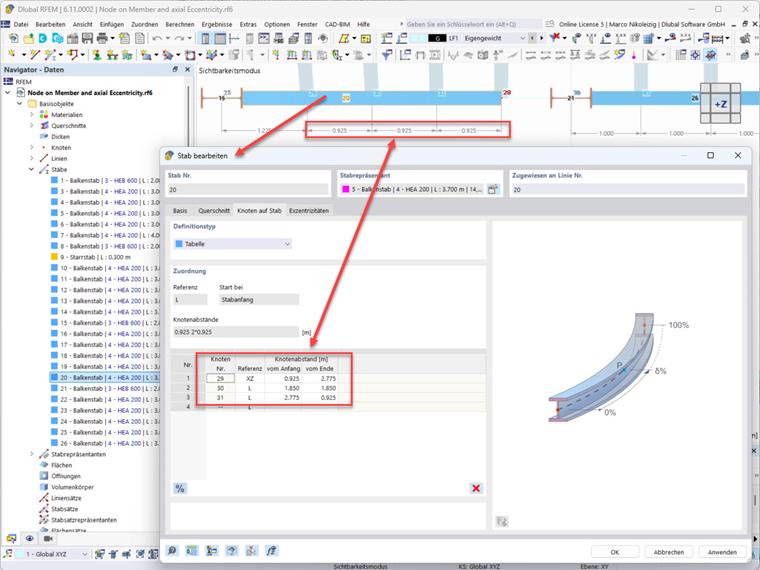

Если задать соответствующему стержню осевое эксцентриситет, "узлы на стержне" смещаются, так как новое положение узлов будет относиться к новой длине стержня. Длина стержня уменьшается на величину осевого эксцентриситета.

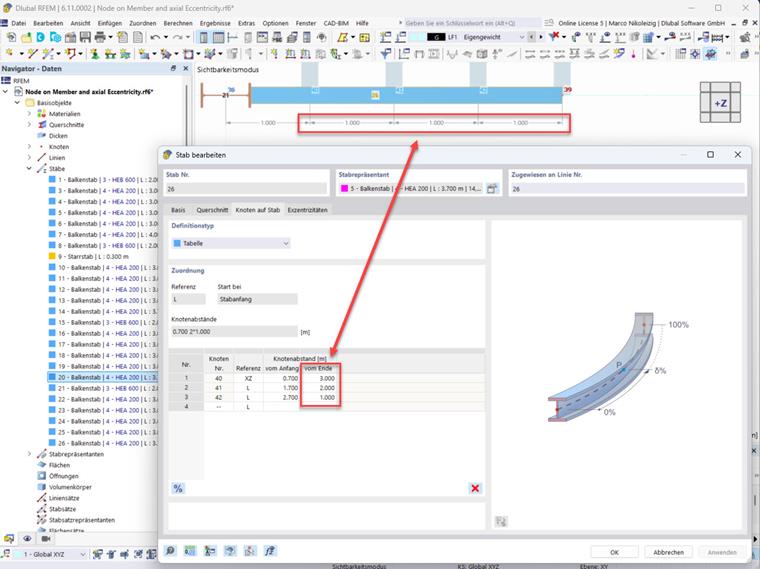

Таким образом, теперь необходимо вручную заново определить положение всех "узлов на стержне". Например, указав положение "узлов на стержне" относительно конца стержня. Для этого должны быть известны желаемые расстояния (абсолютные значения).

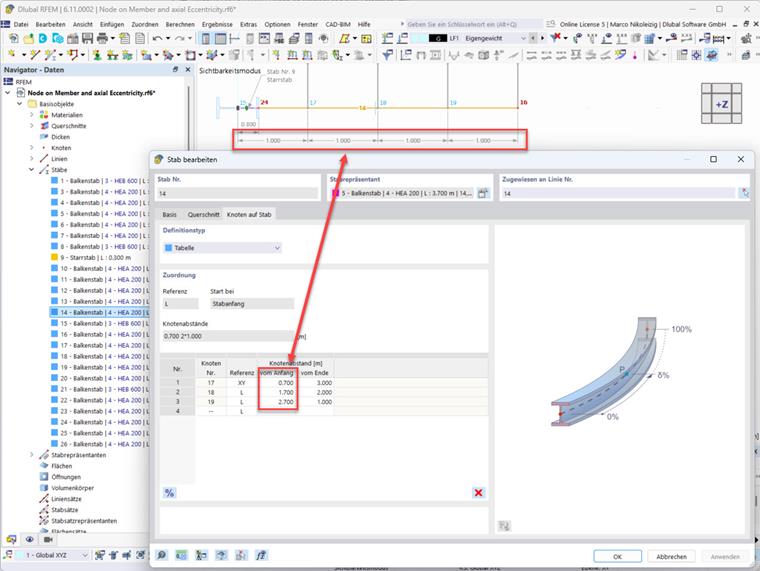

В качестве альтернативы можно отказаться от ввода осевого эксцентриситета и вместо этого разделить стержень в нужном месте. Новому стержню можно назначить тип стержня "жесткий стержень", чтобы таким образом смоделировать эксцентриситет.
Однако следует учитывать, что как ввод осевого эксцентриситета, так и ввод жесткого стержня изменяет жесткость в статической системе. Информацию по этому поводу можно найти в следующих статьях базы знаний:
- KB 1634 | Влияние эксцентриситетов стержней на расчёт внутренних сил
- KB 1439 | Учет эксцентриситетов стержней и поверхностей
