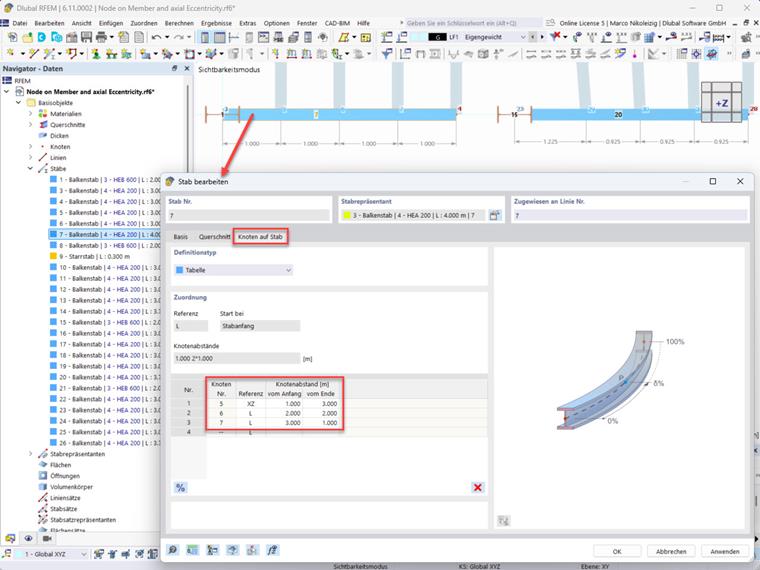

Jsou-li prutům přiřazeny „uzly na prutě“, tyto uzly obdrží relativní souřadnice, např. 25 % z celkové délky prutu. Tím je stanovena poloha těchto uzlů.

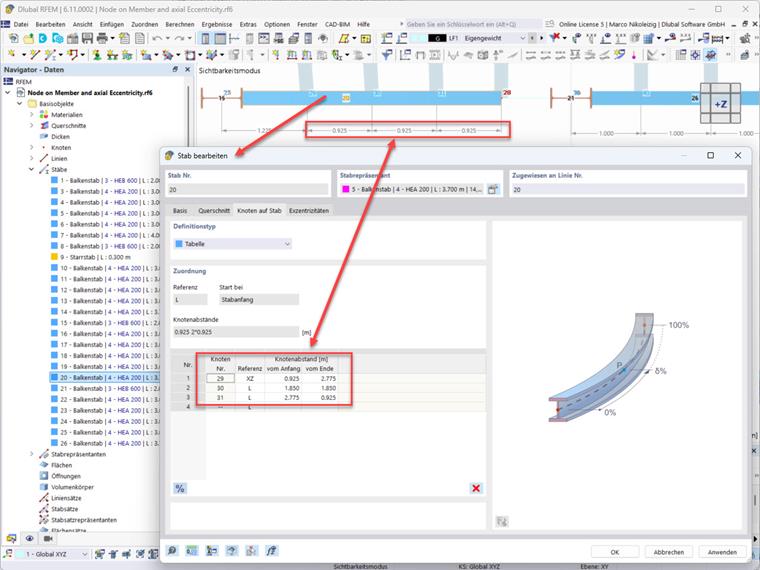

Pokud je příslušnému prutu dodatečně přidělena axiální excentricita, „uzly na prutě“ se posunou, protože nová poloha uzlů je vztažena na novou délku prutu. Prut se zkrátí o velikost axiální excentricity.

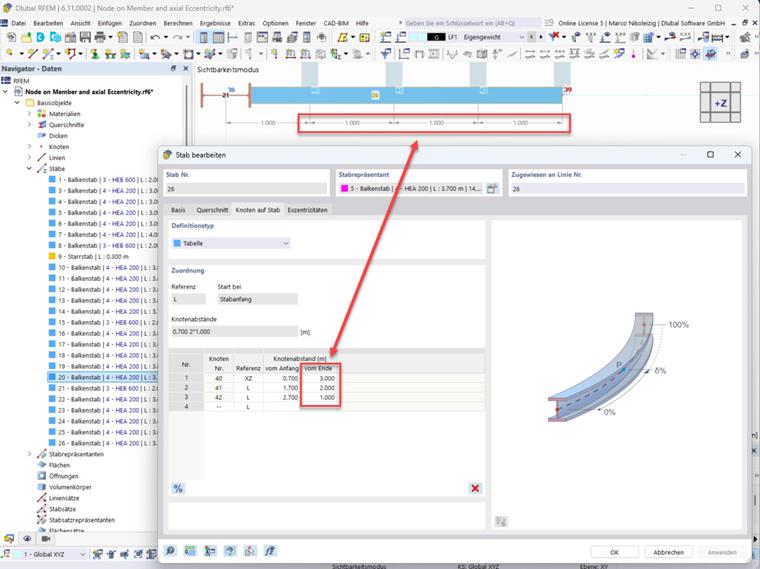

Je tedy nutné ručně nově definovat polohu všech „uzlů na prutě“. Například tím, že se poloha „uzlů na prutě“ zadá vztažená na konec prutu. K tomu je však třeba znát požadované vzdálenosti (absolutní hodnoty).

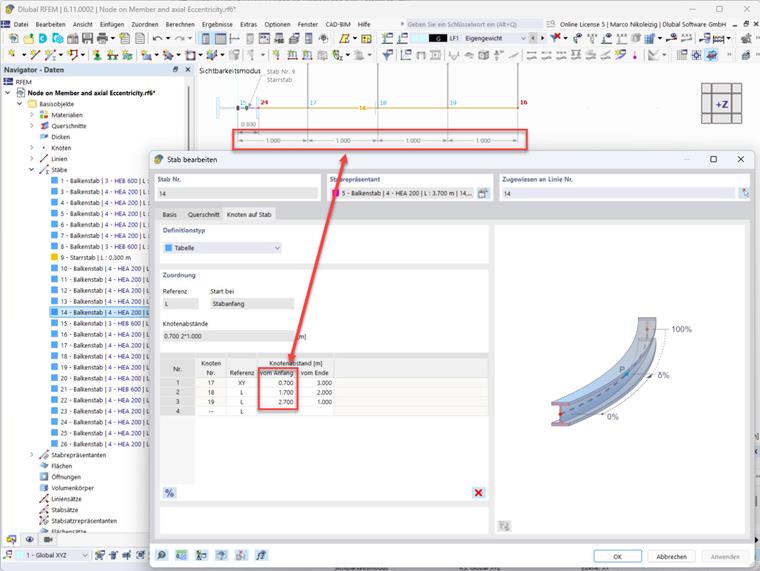

Alternativně lze upustit od zadání axiální excentricity a místo toho prut v požadovaném místě rozdělit. Nově vzniklému prutu lze přiřadit typ prutu „tuhý prut“, aby se tak simulovala excentricita.
Je však třeba vzít v úvahu, že jak zadáním axiální excentricity, tak zadáním tuhého prutu se do statického systému vloží změněné tuhosti. Další pokyny k tomu naleznete v následujících článcích znalostní báze:
- KB 1634 | Vliv excentricity prutů na výpočet vnitřních sil
- KB 1439 | Zohlednění excentricit prutů a ploch
Pro stažení použitého modelu, viz „Modely ke stažení“ dole na webové stránce nebo klikněte na následující odkaz.
