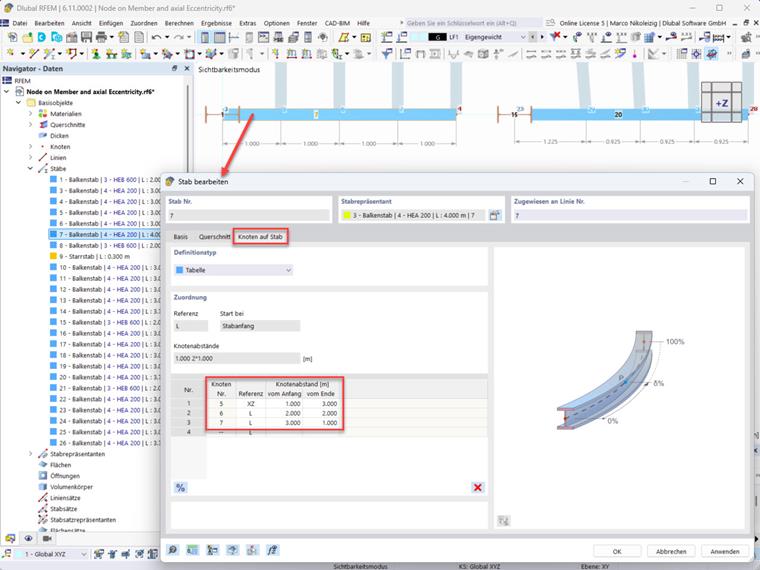

Quando os nós 'nó em barra' são atribuídos a barras, esses nós recebem coordenadas relativas, por exemplo, 25% do comprimento total da barra. Isso define a posição desses nós.

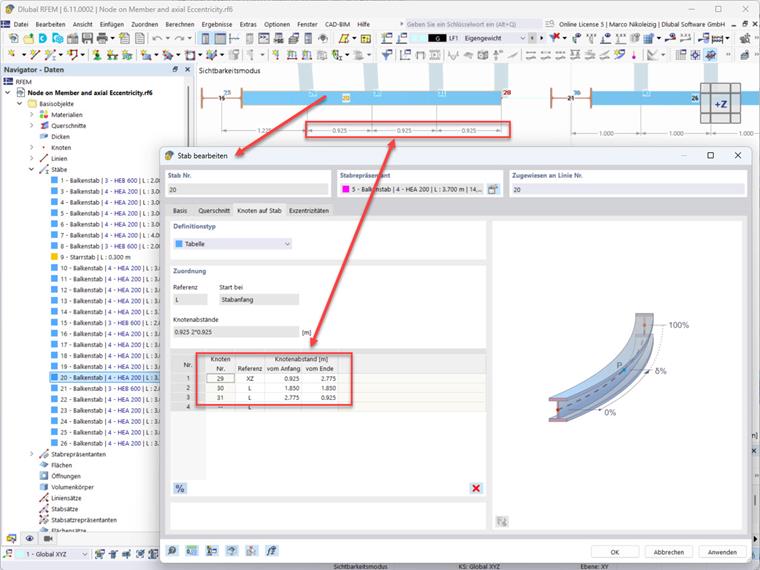

Se uma excentricidade axial for atribuída posteriormente à barra correspondente, os 'nós em barra' são deslocados, porque a nova posição dos nós é referida ao novo comprimento da barra. O comprimento da barra é reduzido pelo valor da excentricidade axial.

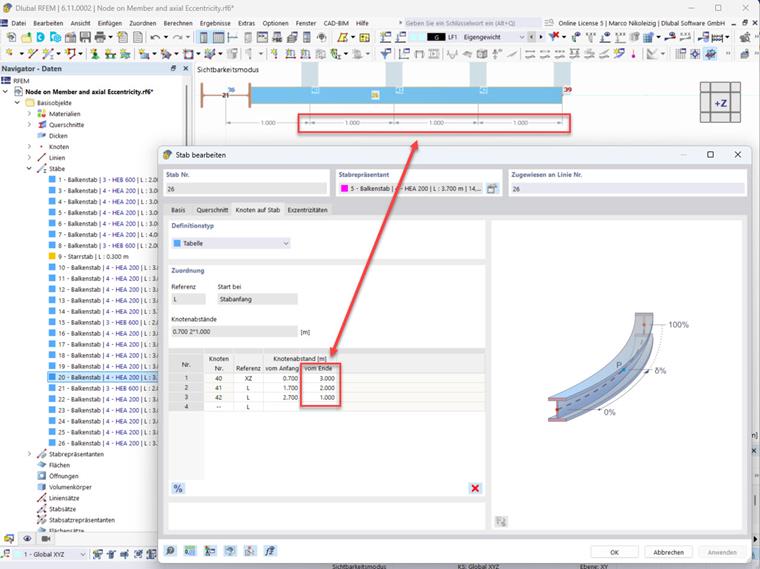

Assim, seria necessário redefinir manualmente a posição de todos os 'nós em barra'. Por exemplo, introduzindo a posição dos 'nós em barra' em relação à extremidade da barra. No entanto, os espaçamentos desejados (valores absolutos) precisariam ser conhecidos para isso.

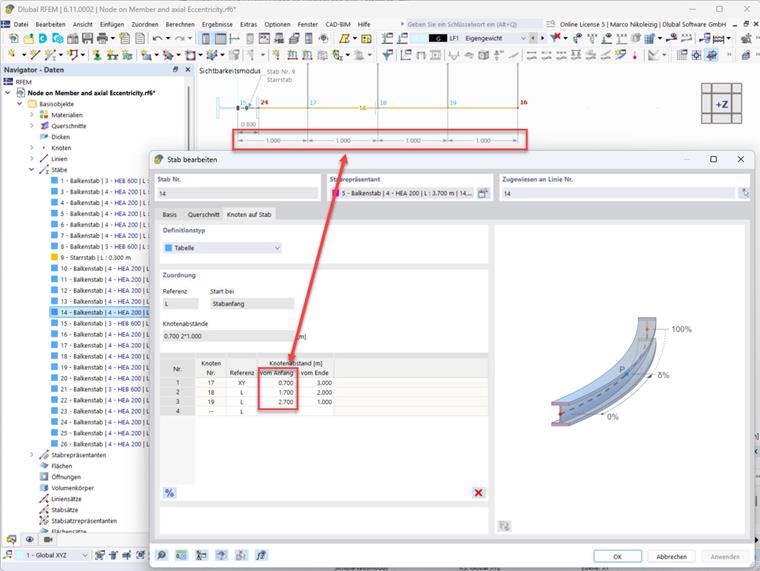

Alternativamente, pode-se optar por não inserir a excentricidade axial e, em vez disso, dividir a barra no local desejado. A barra recém-criada pode ser atribuída ao tipo 'barra rígida' para simular a excentricidade.
É importante notar que tanto a inserção da excentricidade axial quanto a inserção da barra rígida introduzem rigidezes alteradas no sistema estrutural. Informações sobre isso podem ser encontradas nos seguintes artigos da base de conhecimento:
- KB 1634 | Efeito de excentricidades de barra no cálculo dos esforços internos
- KB 1439 | Consideração de excentricidades de barra e de superfície
Para baixar o modelo utilizado, veja 'Modelos para Download' na parte inferior do site ou clique no seguinte link.
