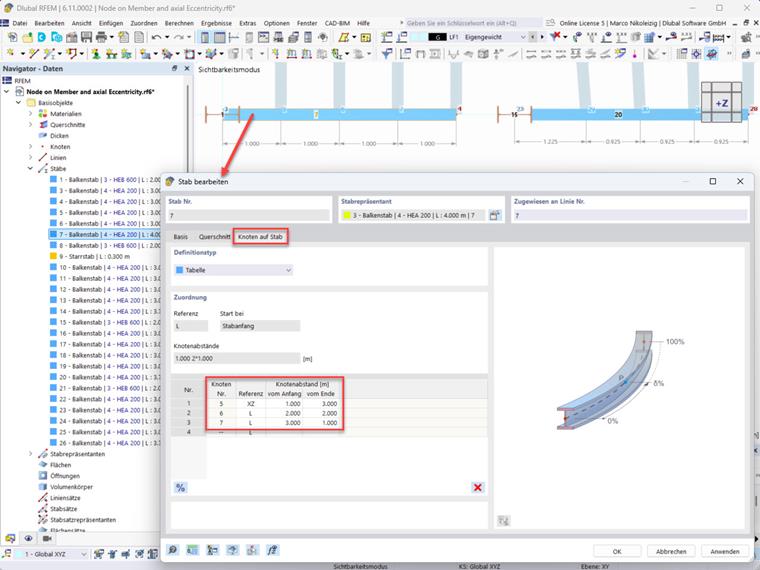

Lorsque des « nœuds sur la barre » sont assignés aux barres, ces nœuds reçoivent des coordonnées relatives, par exemple 25 % de la longueur totale de la barre. Cela définit la position de ces nœuds.

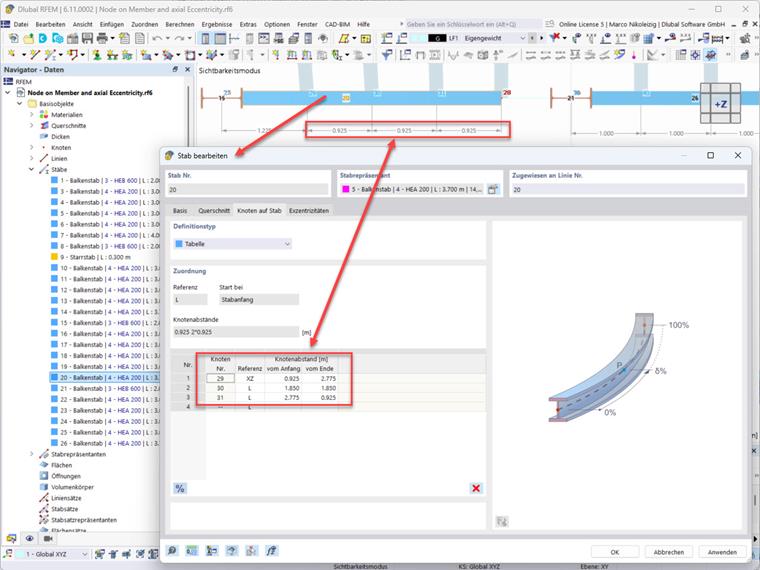

Si un excentrement axial est ajouté ultérieurement à la barre correspondante, les « nœuds sur la barre » sont déplacés, car la nouvelle position des nœuds se réfère à la nouvelle longueur de la barre. La longueur de la barre est raccourcie de la valeur de l’excentrement axial.

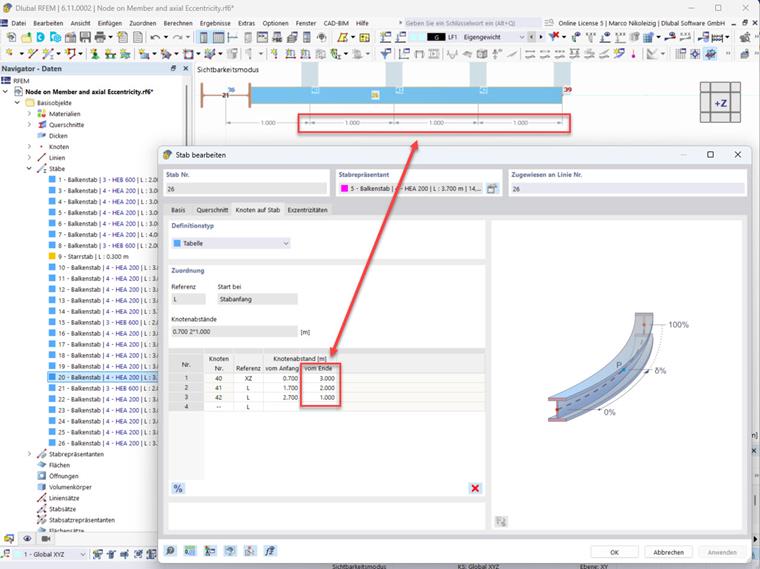

Ainsi, il faudrait redéfinir manuellement la position de tous les « nœuds sur barre ». Par exemple, en entrant la position des « nœuds sur la barre » par rapport à l’extrémité de la barre. Toutefois, il faudrait connaître les distances souhaitées (valeurs absolues).

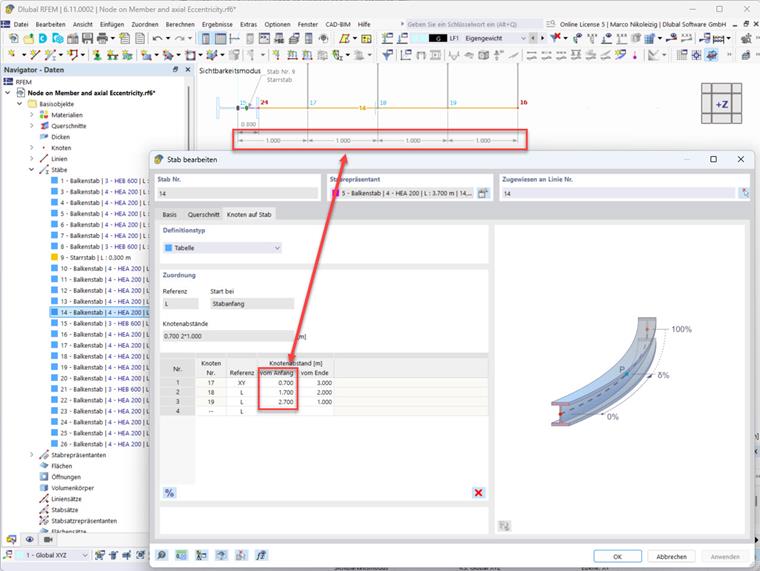

Vous pouvez renoncer à entrer l’excentrement axial et diviser la barre à la position souhaitée. Vous pouvez assigner le type de barre « barre rigide » à la nouvelle barre créée, afin de simuler l’excentrement.
Cependant, il est à noter que l'introduction de l’excentrement axial ainsi que de la barre rigide induisent des rigidités modifiées dans le système statique. Vous trouverez des indications à ce sujet dans les articles techniques suivants :
- KB 1634 | Effet des excentrement des barres sur le calcul des efforts internes
- KB 1439 | Considération des excentrement des barres et des surfaces
Pour télécharger le modèle utilisé, voir « Modèles à télécharger » au bas de la page ou cliquez sur le lien suivant.
