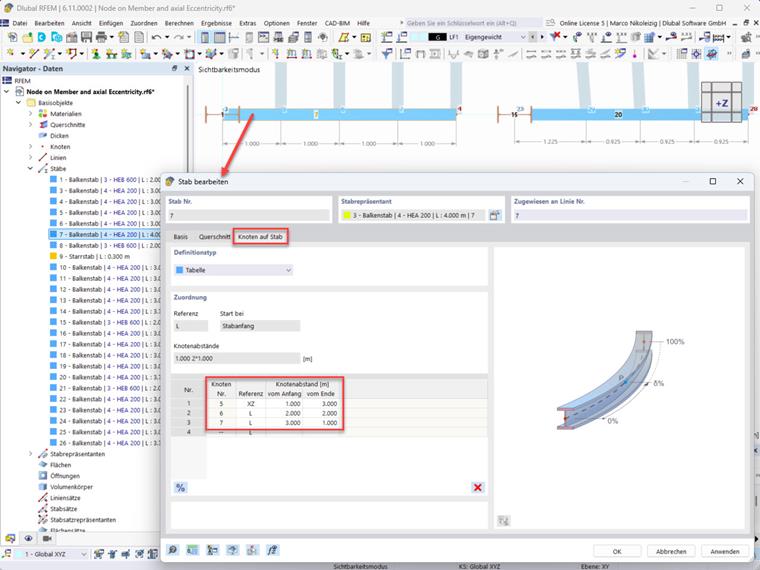

Quando alle aste vengono assegnate 'nodi su asta', questi nodi ricevono coordinate relative, ad esempio il 25% della lunghezza totale del asta. In questo modo la posizione di questi nodi è definita.
Se successivamente viene assegnata all'asta corrispondente un'eccentricità assiale, i 'nodi su asta' si spostano, poiché la nuova posizione dei nodi si riferisce alla nuova lunghezza del asta. La lunghezza del asta viene ridotta dell'importo dell'eccentricità assiale.
Quindi, ora sarebbe necessario definire manualmente la nuova posizione di tutti i 'nodi su asta'. Ad esempio, inserendo la posizione dei 'nodi su asta' in riferimento all'estremità dell'asta. Tuttavia, bisognerebbe conoscere le distanze desiderate (valori assoluti).

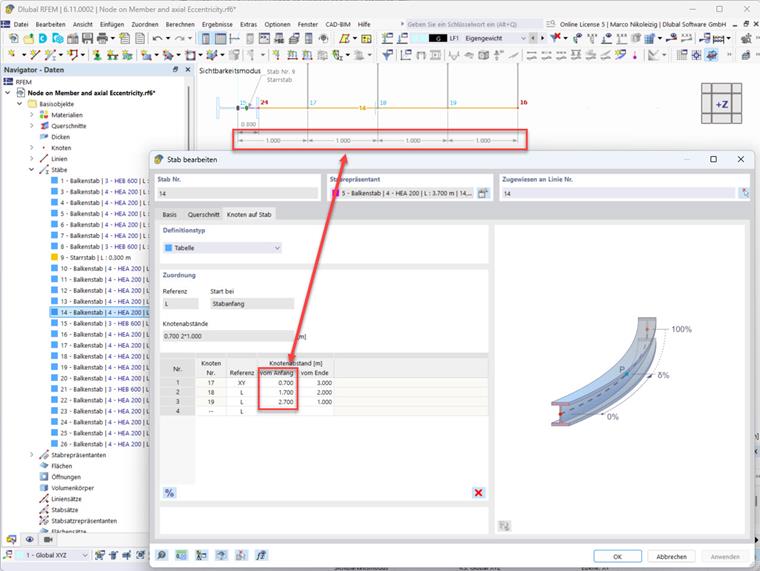

In alternativa, si può rinunciare all'inserimento dell'eccentricità assiale e invece dividere l'asta nel punto desiderato. Alla nuova asta creato si può assegnare il tipo di asta'Trave rigida', in modo da simulare l'eccentricità.
Va però considerato che sia l'inserimento dell'eccentricità assiale che l'inserimento della trave rigida comportano modifiche delle rigidezze nel sistema statico. Indicazioni in merito si trovano nei seguenti articoli della Knowledge Base:
- KB 1634 | Influenza delle eccentricità delle aste sul calcolo delle azioni interne
- KB 1439 | Considerazione di eccentricità delle aste e delle superfici
Per scaricare il modello utilizzato, vedere 'Modelli da scaricare' in fondo alla pagina web o cliccare sul seguente link.
