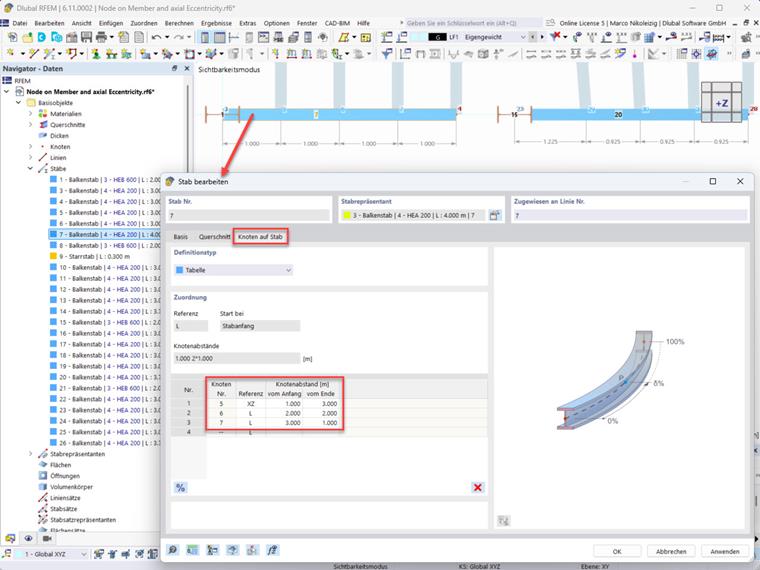

A los nudos asignados como 'nudo en barra' se les asignan coordenadas relativas, por ejemplo, el 25 % de la longitud total de la barra. Así se determina la posición de estos nudos.

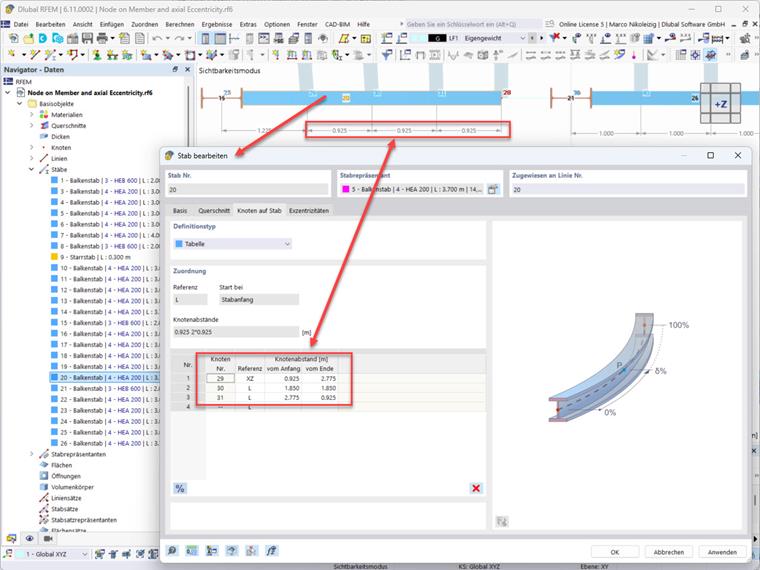

Si posteriormente se asigna una excentricidad axial a la barra correspondiente, los 'nudos en barra' se desplazan porque la nueva posición de los nudos se refiere a la nueva longitud de la barra. La longitud de la barra se reduce en la cantidad de la excentricidad axial.

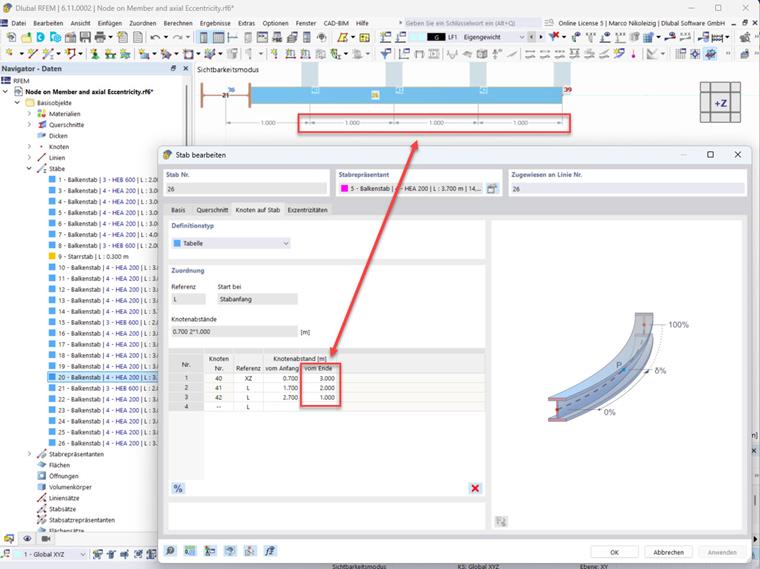

Por lo tanto, ahora sería necesario redefinir manualmente la posición de todos los 'nudos en barra'. Esto podría hacerse, por ejemplo, ingresando la posición de los 'nudos en barra' en relación con el extremo de la barra. Sin embargo, para hacer esto, deben ser conocidas las distancias deseadas (valores absolutos).

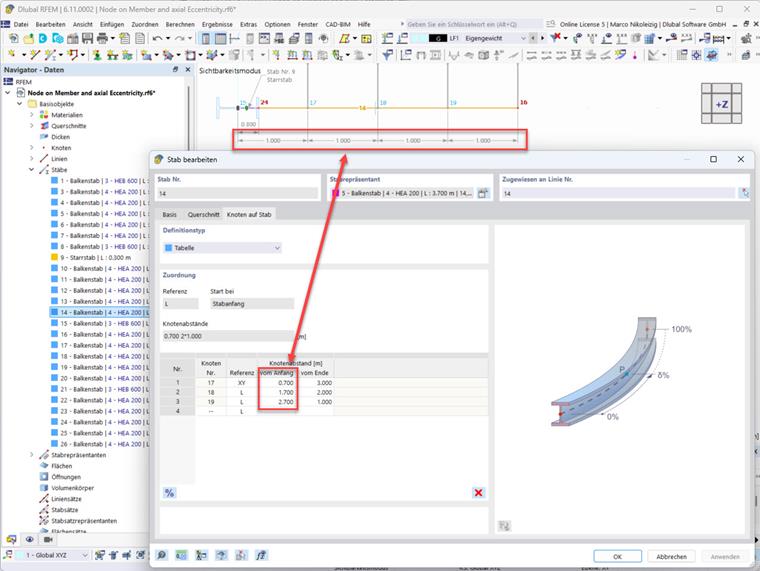

Alternativamente, se puede renunciar a ingresar la excentricidad axial y en su lugar dividir la barra en el lugar deseado. A la nueva barra resultante se le puede asignar el tipo de barra 'barra rígida' para simular la excentricidad.
No obstante, hay que tener en cuenta que tanto al ingresar la excentricidad axial como al ingresar la barra rígida se integran rigideces alteradas en el sistema estático. Puede encontrar información al respecto en los siguientes artículos de la Base de Conocimientos:
- KB 1634 | Efecto de las excentricidades de barras en el análisis de esfuerzos internos
- KB 1439 | Consideración de excentricidades de barras y superficies
Para descargar el modelo utilizado, vea 'Modelos para descargar' en la parte inferior del sitio web o haga clic en el siguiente enlace.
