Чтобы смоделировать соединение накладкой для двутавровой балки, необходимо ввести компонент «стыковой лист» для каждой из стоек и двух поясов, таким образом, чтобы было определено три компонента.
Во время ввода надстройка проверяет, какие части обоих соединённых стержней соответствуют друг другу. Для этого проверяется, на какой линии, например, между двумя поясами, существует контакт. В надстройке это называется «общий шов».

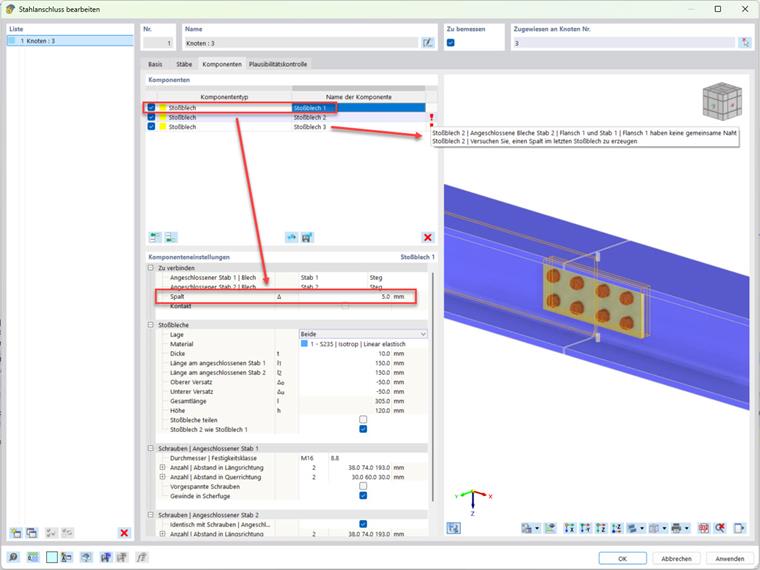

Часть соединения накладкой — это зазор между участвующими стержнями, который можно определить в надстройке. Если этот зазор будет определён уже в первом компоненте «стыковой лист», то для последующих компонентов «стыковой лист» не будет обнаружен «общий шов», то есть невозможность распознать принадлежность двух затронутых концов стержней к одному соединению.

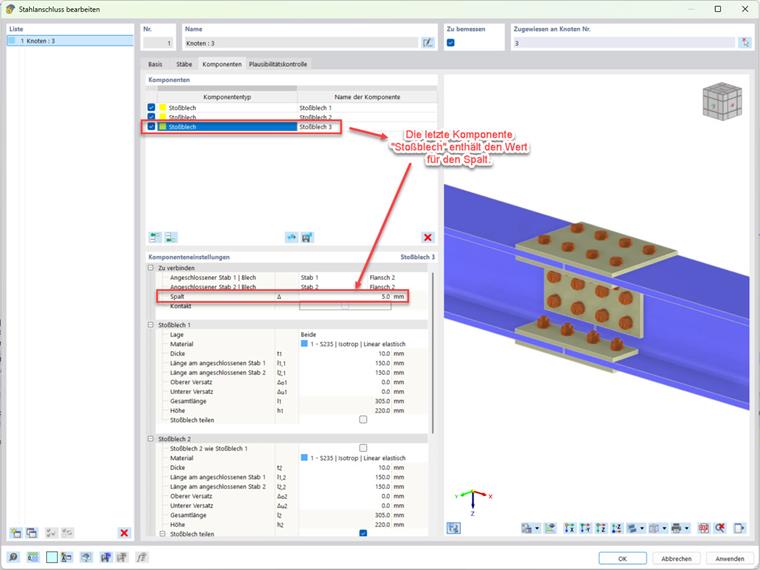

Правильное действие заключается в том, чтобы зазор был определён только в последнем компоненте «стыковой лист». Тогда будет распознано полное соединение накладкой. Значение зазора в предыдущих компонентах «стыковой лист» оставляется равным нулю.

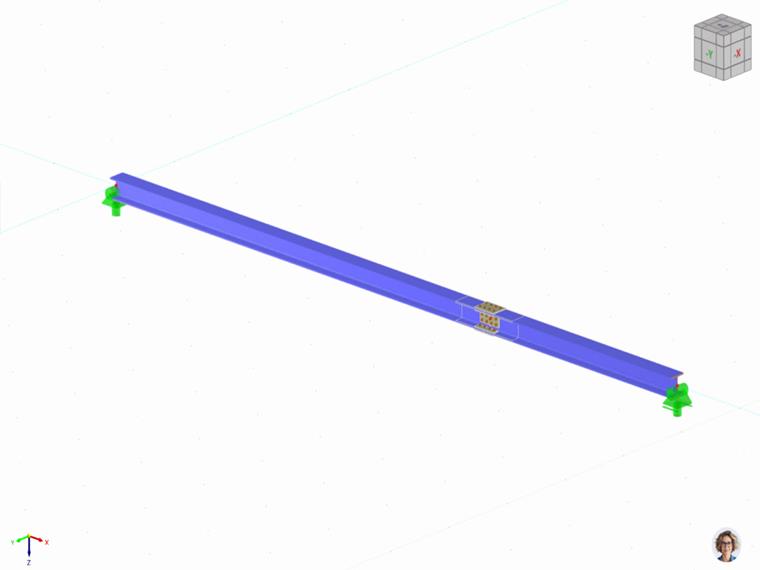

Щёлкнув по следующему изображению, вы будете перенаправлены на скачивание примера модели.
Ссылка на:
FAQ 5778 | «Соединение полосы и двутавра на болтах, часть 2/2»
