В аддоне Стальные соединения я хочу использовать компонент «Накладка стыковая» для моделирования лапчатого соединения, но получаю сообщений об ошибках. Что я делаю не так?

Question

В аддоне Стальные соединения я хочу использовать компонент &#171;Накладка стыковая&#187; для моделирования лапчатого соединения, но получаю сообщений об ошибках. Что я делаю не так?

Accepted Answer

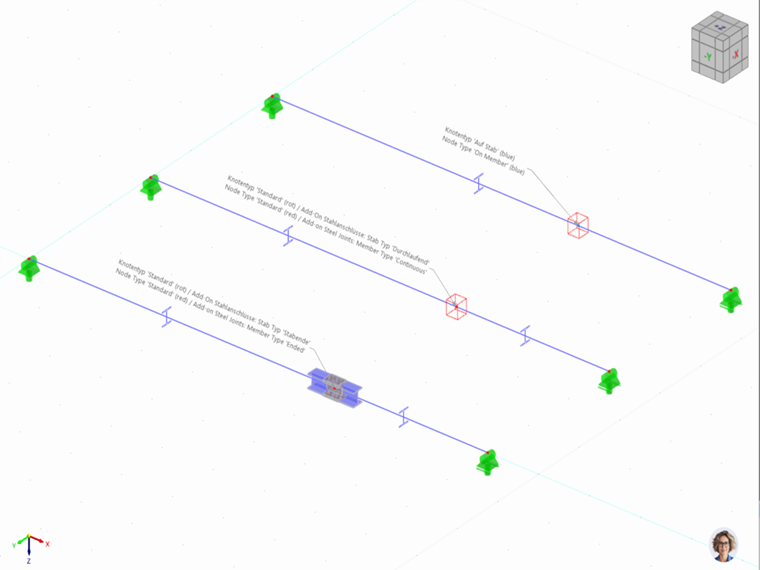

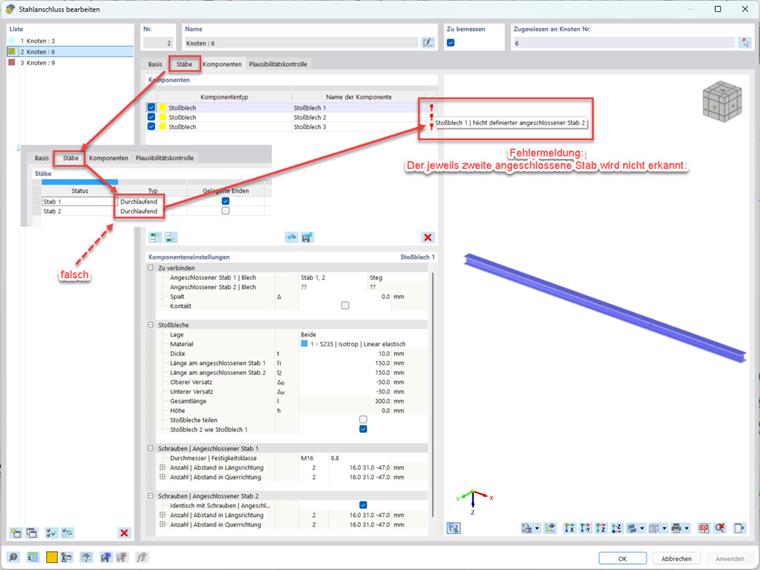

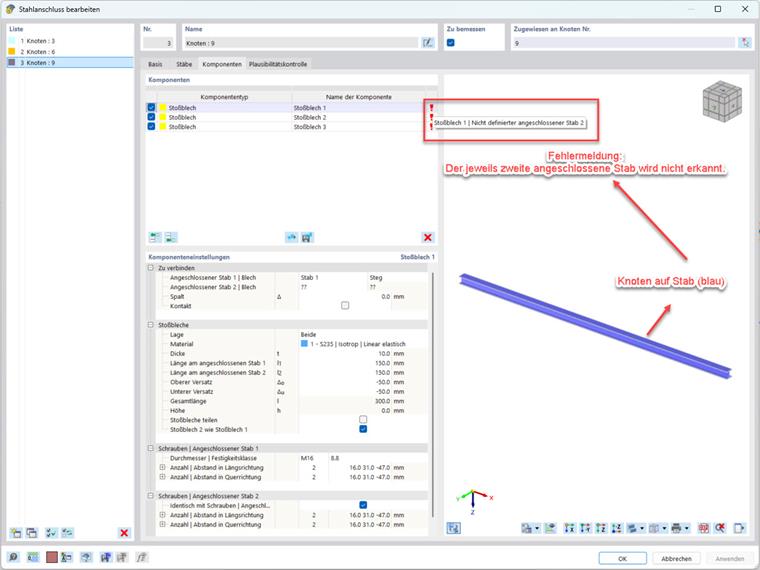

Компонент "Ударная пластина" требует разделенных концов стержня для своей корректной конфигурации. Если стержень разделен узлом типа 'Стандарт', то эти два конца стержня не должны в надстройке на вкладке 'Стержни' быть определены как тип 'Сквозной', поскольку в противном случае компонент 'Ударная пластина' не распознает второй подключенный стержень. Правильно установить тип на 'Конец стержня'.Этот тип соединения не может быть определен в узле типа 'На стержне' (синие узлы), потому что стержень не делится или не разрывается этим типом узла. Таким образом, компонент 'Ударная пластина' не распознает второй подключенный стержень.Ссылка на:

Болтовое соединение накладок с двутавром часть 2/2
