Chcete-li namodelovat spojení pásnic u I-nosníku, je třeba zadat komponentu „příložkový plech“ pro stojinu a obě pásnice, takže je nutné definovat tři komponenty.
Během zadávání addon zkontroluje, které části obou připojených prutů k sobě patří. Pro tento účel se kontroluje, na které linii, např. mezi oběma pásnicemi, dochází ke kontaktu. V addonu se tomu říká „společný svár“.

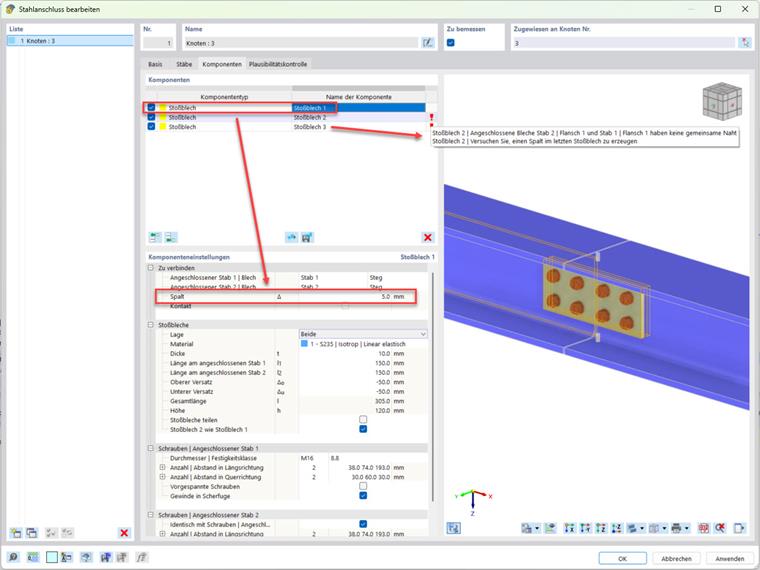

Součástí spoje s příložkami je mezera mezi spojovanými pruty, kterou lze v addonu definovat. Pokud je tato mezera zadána již v první komponentě „příložkový plech“, nelze u následujících komponent „příložkový plech“ rozpoznat žádnou „společnou spáru“, tedy žádnou souvislost mezi oběma dotčenými konci prutů.

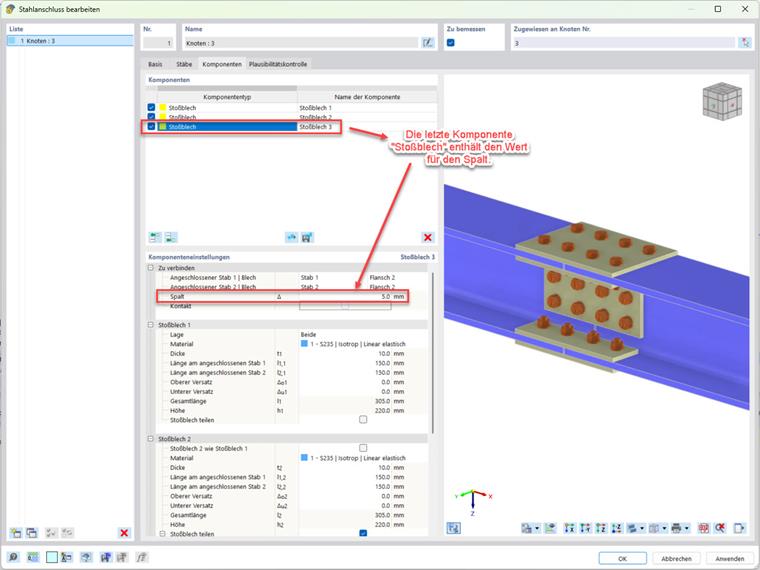

Správný postup spočívá v tom, že mezera se definuje až v poslední komponentě „příložkový plech“. Poté se rozpozná kompletní spoj s příložkami. Hodnota pro příložku v předchozích komponentách „příložkový plech“ se vždy ponechá na nule.
