Um einen Laschenschluss für einen I-Träger zu modellieren, ist die Eingabe der Komponente "Stoßblech" für jeweils den Steg und die beiden Flansche zu tätigen, sodass drei Komponenten definiert werden müssen.
Während der Eingabe überprüft das Add-On, welche Teile der beiden angeschlossenen Stäbe zusammen gehören. Hierzu wird kontrolliert, an welcher Linie, z.B. zwischen den beiden Flanschen, Kontakt besteht. Im Add-On wird dies als "gemeinsame Naht" bezeichnet.

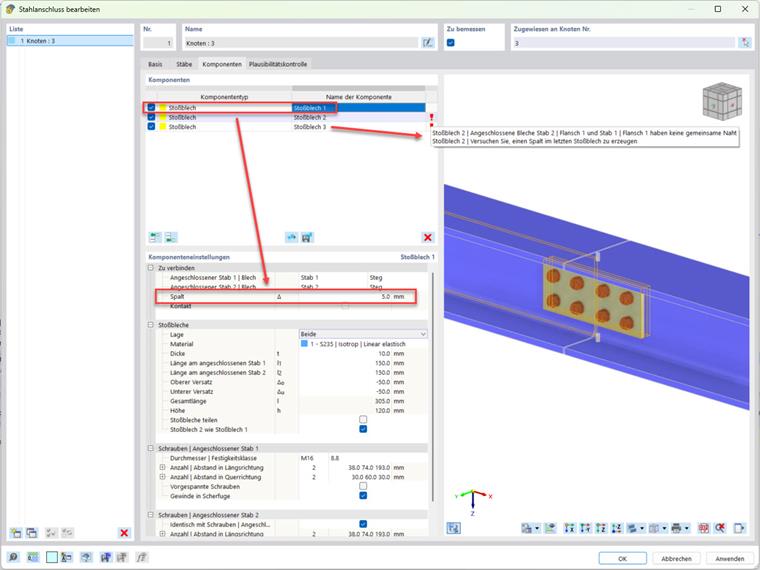

Teil des Laschenanschlusses ist ein Spalt zwischen den beteiligten Stäben, welcher im Add-On definiert werden kann. Wird dieser Spalt bereits in der ersten Komponente "Stoßblech" definiert, kann für die nachfolgenden Komponenten "Stoßblech" keine "gemeinsame Naht", also keine Zusammengehörigkeit der beiden betroffenen Stabenden, erkannt werden.

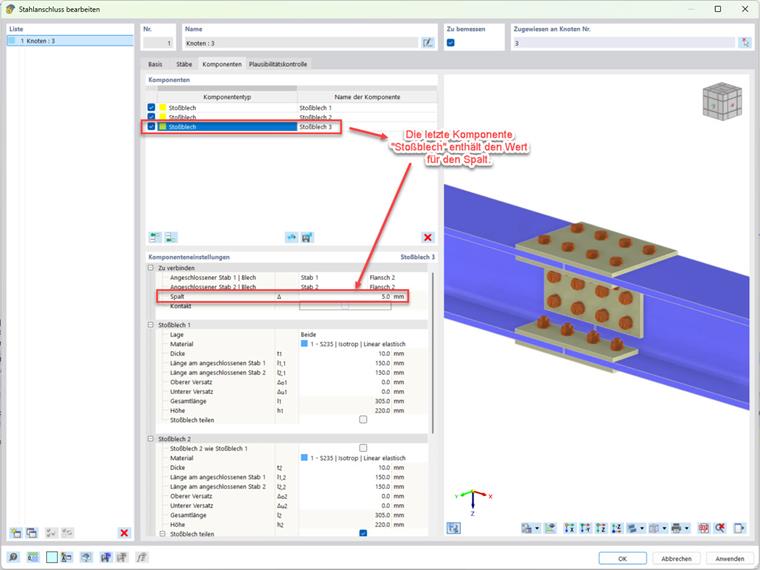

Die korrekte Vorgehensweise ist, dass der Spalt erst in der letzten Komponente "Stoßblech" definiert wird. Dann wird der komplette Laschenschluss erkannt. Der Wert für den Stoß in den vorherigen Komponenten "Stoßblech" wird jeweils auf Null belassen.

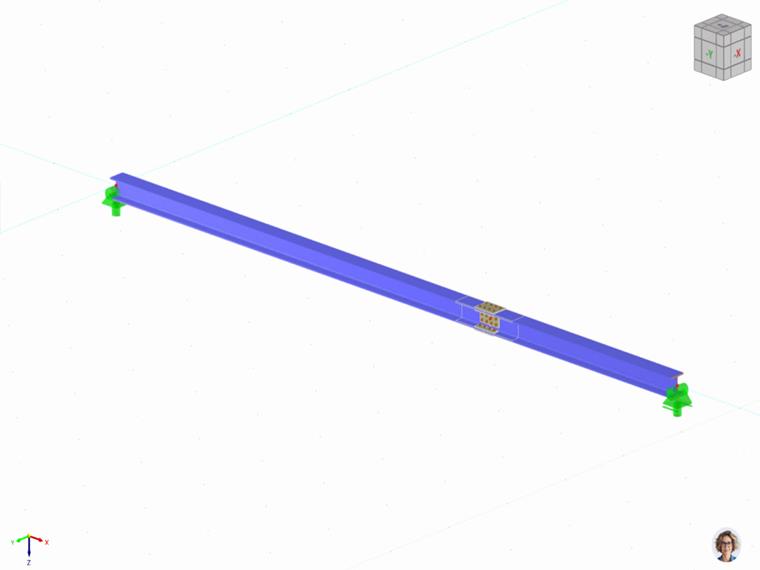

Mit Klick auf das folgende Bild werden Sie zum Download eines Beispielmodells weitergeleitet.
Link zu:
FAQ 5778 | "Geschraubter Laschenanschluss am I-Träger Teil 2/2"
