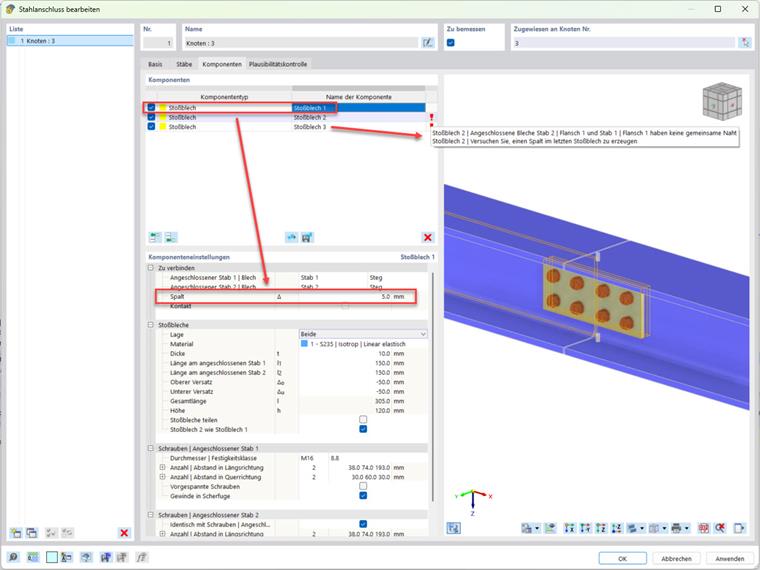

Para modelar uma ligação de chapa de topo para uma viga em I, é necessário inserir o componente "chapa de topo" para a alma e as duas abas separadamente, de modo que três componentes precisam ser definidos. Durante a entrada, o complemento verifica quais partes das duas barras conectadas pertencem juntas. Para isso, é verificado em qual linha, por exemplo, entre as duas abas, há contato. No complemento, isso é chamado de "costura comum". Parte da conexão de chapa é um espaço entre as barras envolvidas, que pode ser definido no complemento. Se este espaço for definido já no primeiro componente "chapa de topo", nenhuma "costura comum", ou seja, nenhuma coesão das duas extremidades das barras envolvidas, pode ser reconhecida para os componentes "chapa de topo" subsequentes.

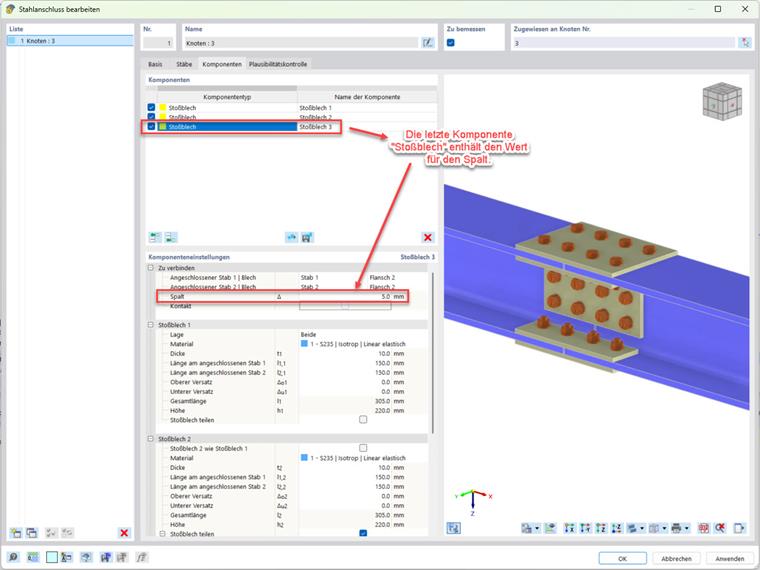

A maneira correta de proceder é definir o espaço somente no último componente "chapa de topo". Então a conexão de chapa completa é reconhecida. O valor para o espaço nos componentes "chapa de topo" anteriores é deixado em zero.

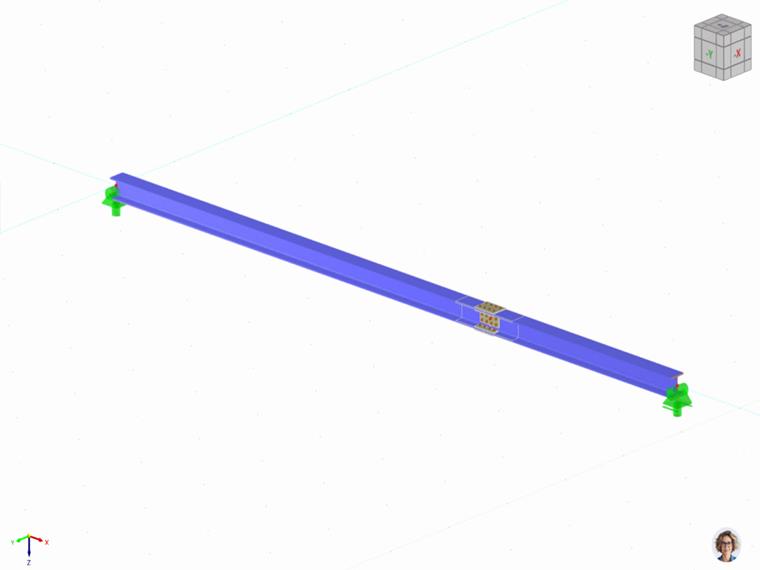

Ao clicar na imagem a seguir, você será direcionado para baixar um modelo de exemplo.
