Aby zamodelować połączenie płytą czołową dla dźwigara dwuteowego, należy wprowadzić komponent „Płyta czołowa” dla środnika i obu półek, tak aby zdefiniować trzy komponenty.
Podczas wprowadzania dane, dodatek sprawdza, które części obydwu połączonych prętów do siebie należą. W tym celu kontroluje, na której linii, np. między dwiema półkami, istnieje kontakt. W dodatku jest to określane jako „wspólna spoiną”.

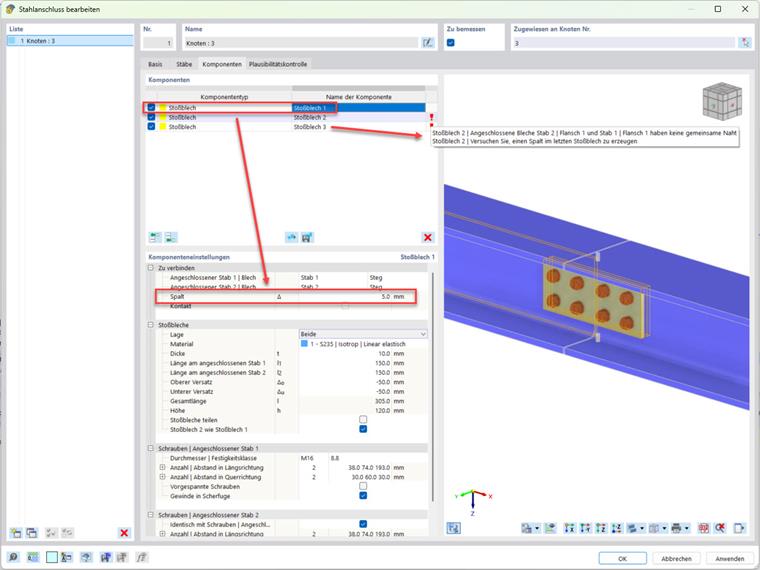

Częścią połączenia płytą czołową jest szczelina między zaangażowanymi prętami, która może być zdefiniowana w dodatku. Jeśli ta szczelina zostanie zdefiniowana już w pierwszym komponencie „Płyta czołowa”, to w kolejnych komponentach „Płyta czołowa” nie zostanie rozpoznana „wspólna spoiną”, a więc brak będzie połączenia obu końców prętów.

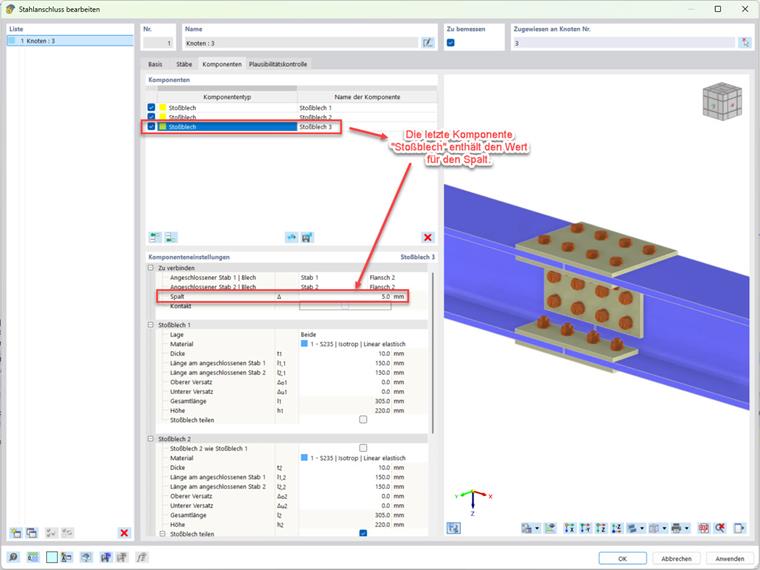

Prawidłowe podejście polega na tym, że szczelina jest zdefiniowana dopiero w ostatnim komponencie „Płyta czołowa”. Wówczas zostaje rozpoznane całe połączenie płytą czołową. Wartość dla szczeliny w poprzednich komponentach „Płyta czołowa” pozostaje każdorazowo na zero.

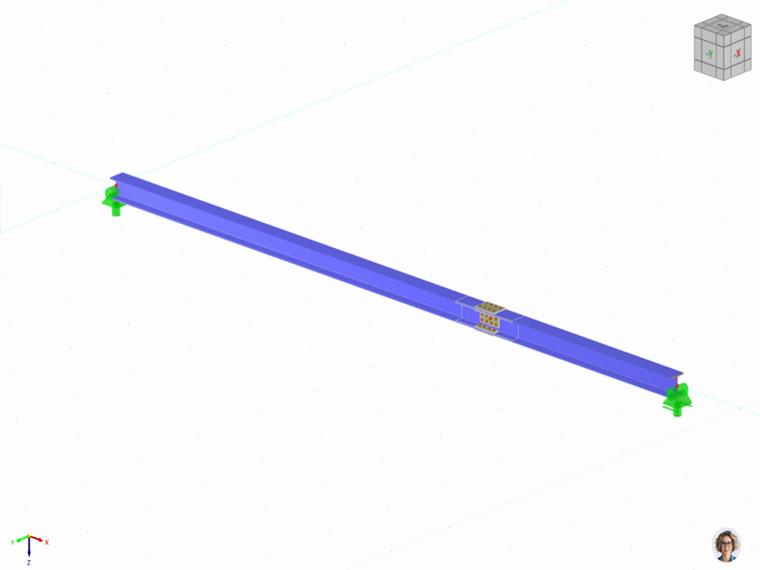

Klikając na poniższy obrazek, zostaniesz przekierowany do pobrania modelu przykładowego.
