回复:

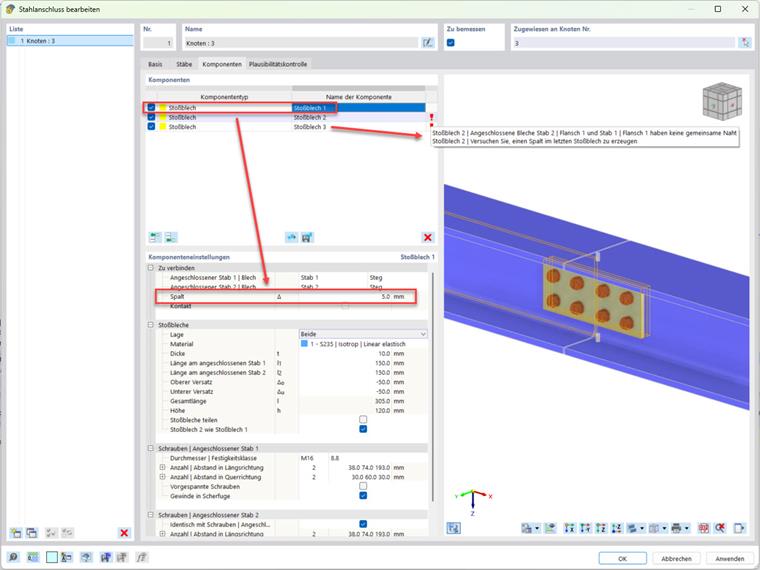

要为 I 型梁建模对接接头，需要在腹板和两个翼缘中输入“对接板”组件，因此需要定义三个组件。 在输入过程中，附加模块会检查两个连接杆的哪个部分属于同一个整体。为此，检查例如在两个翼缘之间的哪一条线上有接触。在附加模块中，这称为“共用接缝”。 对接接头的一部分是参与杆之间的间隙，可以在附加模块中定义。如果此间隙已在第一个“对接板”组件中定义，则后续“对接板”组件中将无法识别“共用接缝”，即无法识别两个相关杆端的归属。

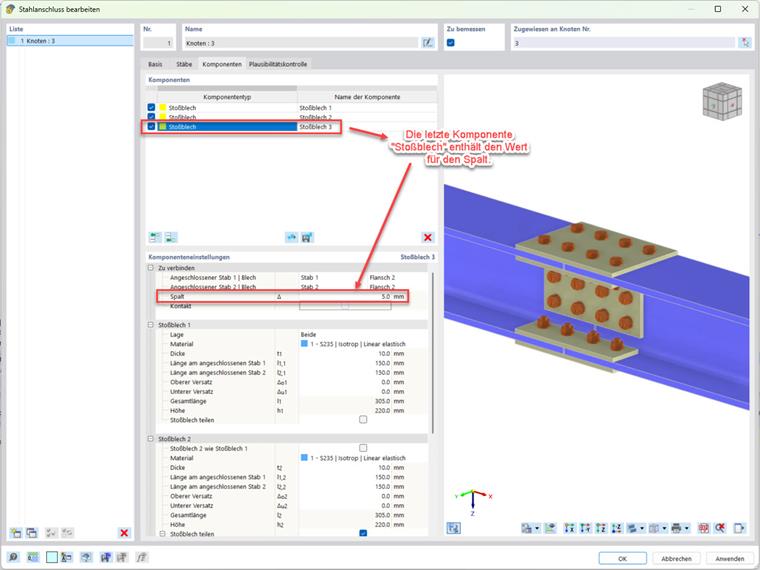

正确的方法是在最后一个“对接板”组件中定义间隙。然后，整个对接接头将被识别。前面“对接板”组件的对接值将保持为零。

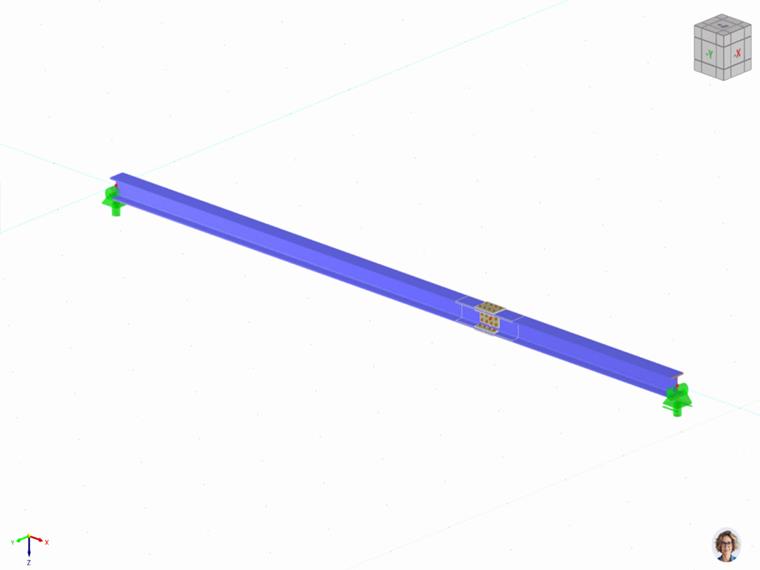

点击下图，您将被引导下载示例模型。
