Per modellare una connessione con placca di giunzione per una trave a doppio T, è necessario inserire il componente "Placca di Giunzione" per ciascuna anima e per ciascuna delle due flange, in modo da dover definire tre componenti.
Durante l'inserimento, l'add-on verifica quali parti delle due aste collegate appartengono insieme. A tal fine, si controlla su quale linea, ad esempio tra le due flange, esiste un contatto. Nell'add-on, questo viene definito come "giunto comune".

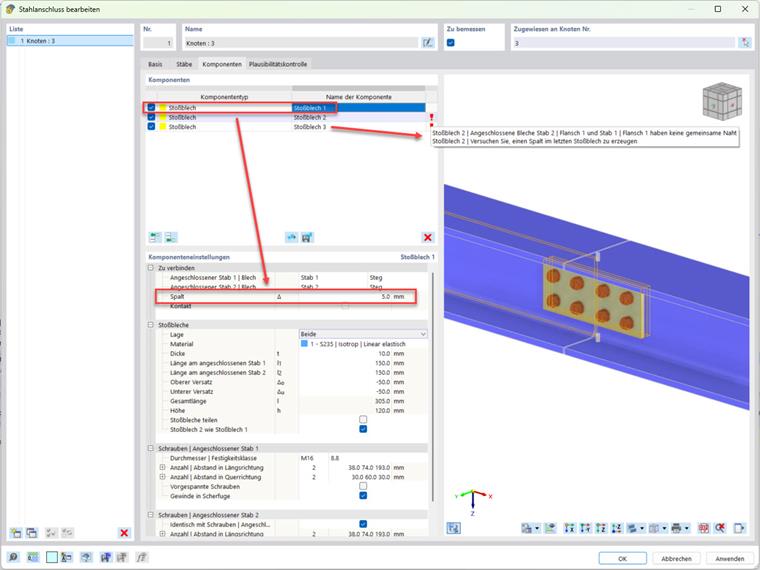

Parte della connessione con placca è un'intercapedine tra le aste coinvolte, che può essere definita nell'add-on. Se questa intercapedine viene definita già nel primo componente "Placca di Giunzione", non si potrà riconoscere una "giunto comune", ovvero un'appartenenza reciproca delle due estremità delle aste coinvolte, per i componenti "Placca di Giunzione" successivi.

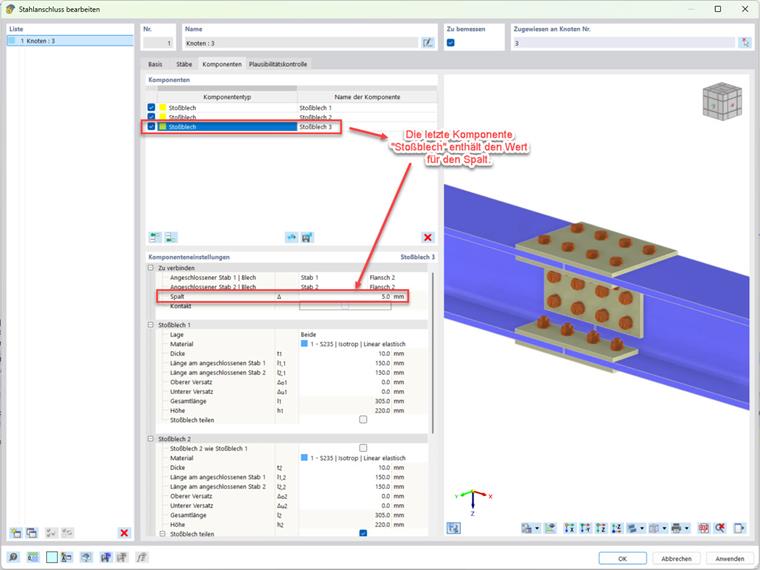

La procedura corretta prevede che l'intercapedine venga definita solo nell'ultimo componente "Placca di Giunzione". In questo modo, l'intera connessione con placca sarà riconosciuta. Il valore per la giunzione nei componenti "Placca di Giunzione" precedenti sarà lasciato a zero.

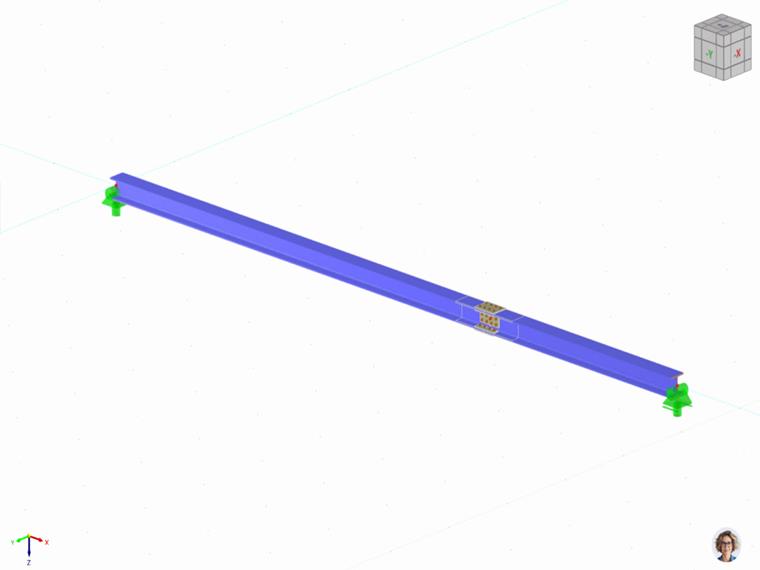

Cliccando sull'immagine seguente, sarete reindirizzati per scaricare un modello di esempio.
