Para modelar una unión con chapas de un perfil en I, es necesario ingresar el componente "Chapa de empalme" para el alma y los dos alas, por lo que deben definirse tres componentes.
Durante la entrada, el complemento verifica qué partes de las dos barras conectadas pertenecen juntas. Para esto, se controla en qué línea, por ejemplo, entre las dos alas, hay contacto. En el complemento, esto se denomina "costura compartida".

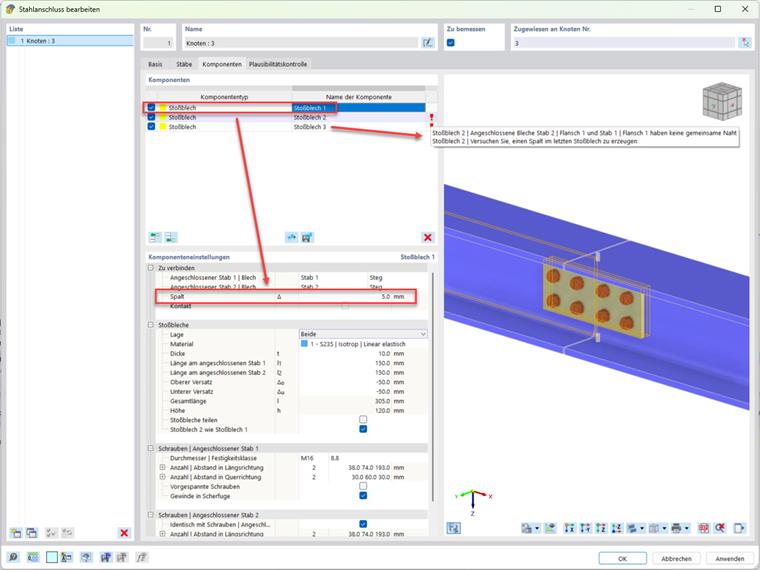

Parte de la conexión con chapas es un espacio entre las barras involucradas, que puede definirse en el complemento. Si este espacio ya se define en el primer componente "Chapa de empalme", no se puede reconocer una "costura compartida", es decir, una unión de los dos extremos de barra afectados, para los componentes "Chapa de empalme" subsecuentes.

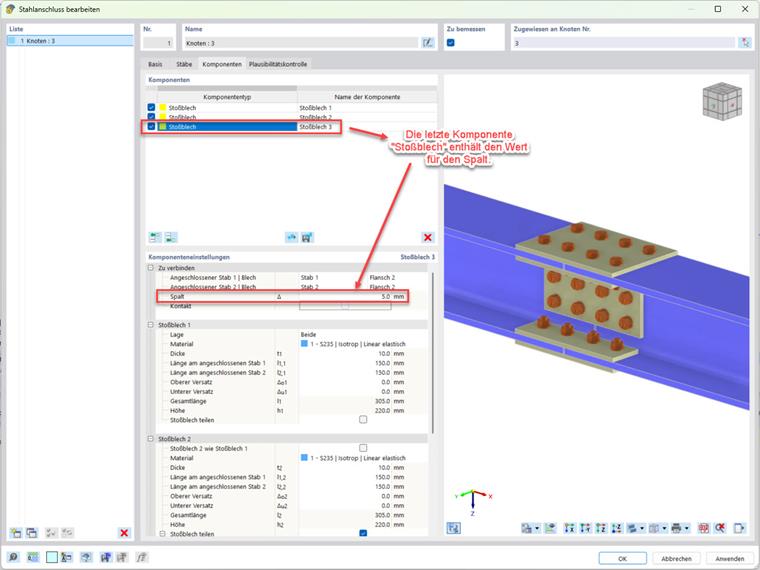

El procedimiento correcto es definir el espacio solo en el último componente "Chapa de empalme". Entonces se reconoce la unión completa. El valor para el empalme en los componentes "Chapa de empalme" anteriores se deja en cero.

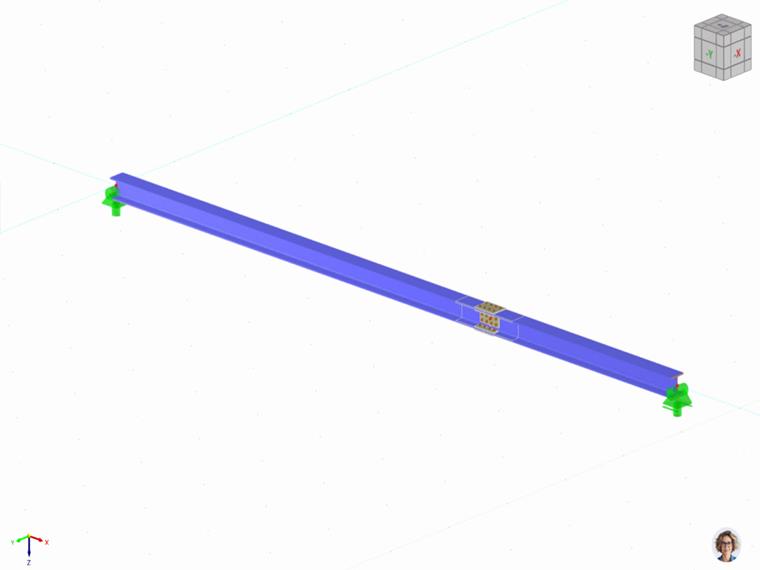

Haciendo clic en la siguiente imagen será redirigido para descargar un modelo de ejemplo.
