Pour modéliser un assemblage par éclissage pour une poutre en I, le composant « éclisse » doit être renseigné pour l’âme ainsi que pour les deux semelles, afin de définir trois composants.
Lors de la saisie, le module complémentaire vérifie quelles pièces des deux barres connectées vont ensemble. Pour cela, il contrôle sur quel ligne les deux semelles entrent en contact, par exemple. Dans le module complémentaire, cela est appelé « soudure commune ».

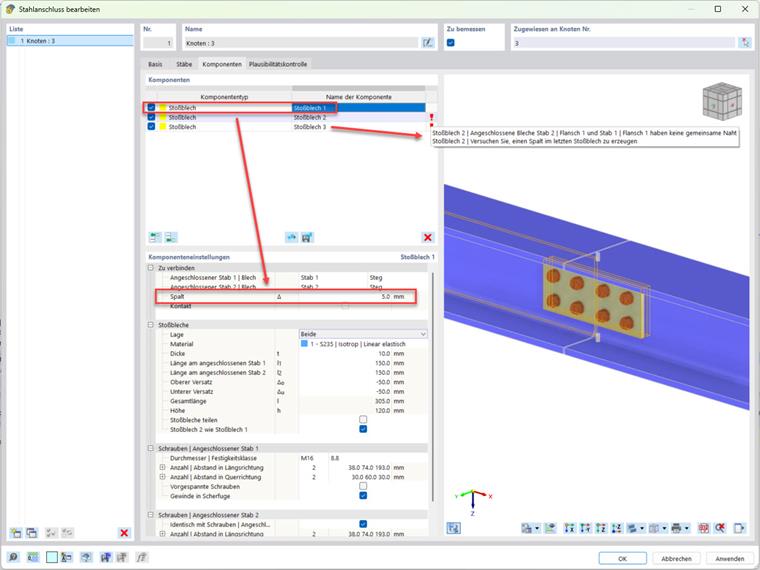

Une pièce de l’assemblage par éclisse consiste en un espace entre les deux barres, qui peut être défini dans le module complémentaire. Si cet espace est déjà défini dans le premier composant « platine d’about », aucune « soudure commune », c’est-à-dire aucune connexion entre les deux extrémités de barres concernées, ne peut être reconnue pour les composants suivants.

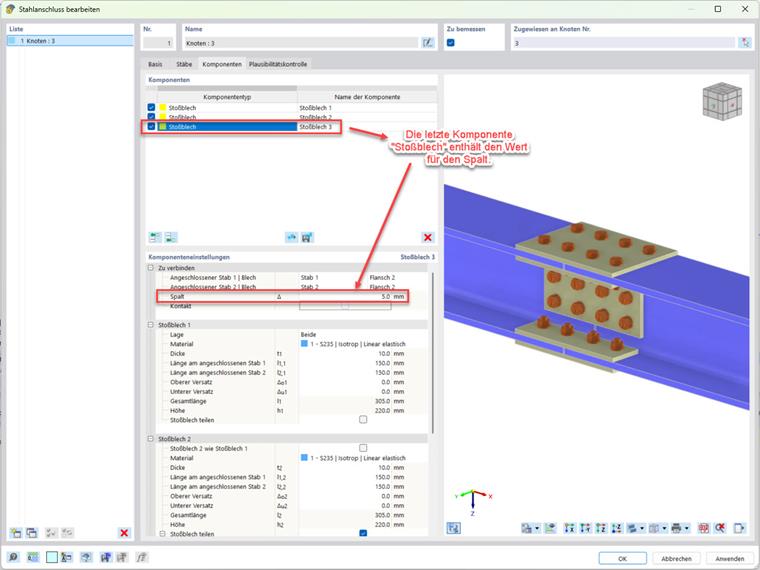

La procédure correcte consiste à définir l’écart uniquement dans le dernier composant « platine d’about ». Ensuite, l’assemblage par éclisse est reconnu. La valeur pour l’assemblage dans les composants « éclisse » précédents est laissée à zéro dans chaque cas.

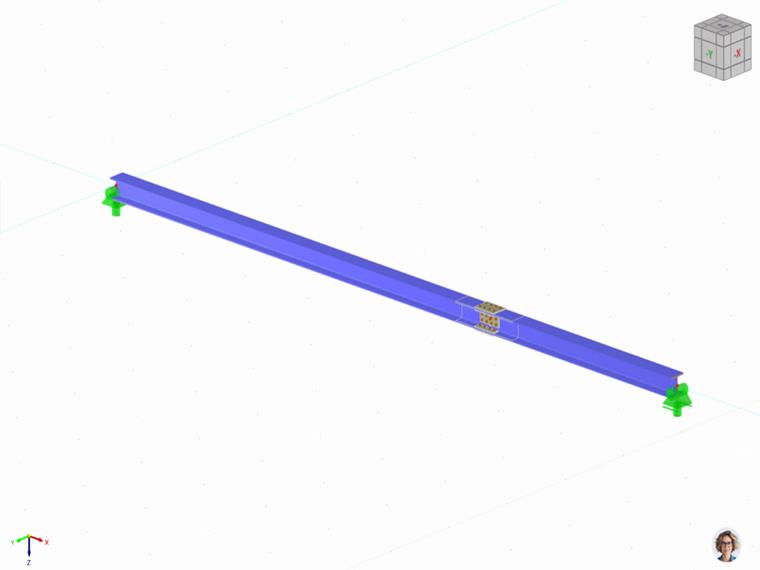

Cliquez sur l’image suivante pour télécharger un modèle d’exemple.
