Ligação aparafusada com talas em viga em I Parte 2/2

No módulo Ligações de aço, quero utilizar o componente "Chapa de contacto" para modelar uma ligação de lingueta. No entanto, recebo mensagens de erro.
O que estou a fazer errado?"

Resposta:

O componente "Cobre-junta" necessita de extremidades de barra separadas para a sua definição correta. Se a barra for dividida por um nó do tipo 'Standard', estas duas extremidades de barra não devem ser definidas como tipo 'Contínua' no separador 'Barras' do módulo, caso contrário o componente "Cobre-junta" não reconhecerá a segunda barra ligada. O correto é definir o tipo como 'Extremidade de barra'.

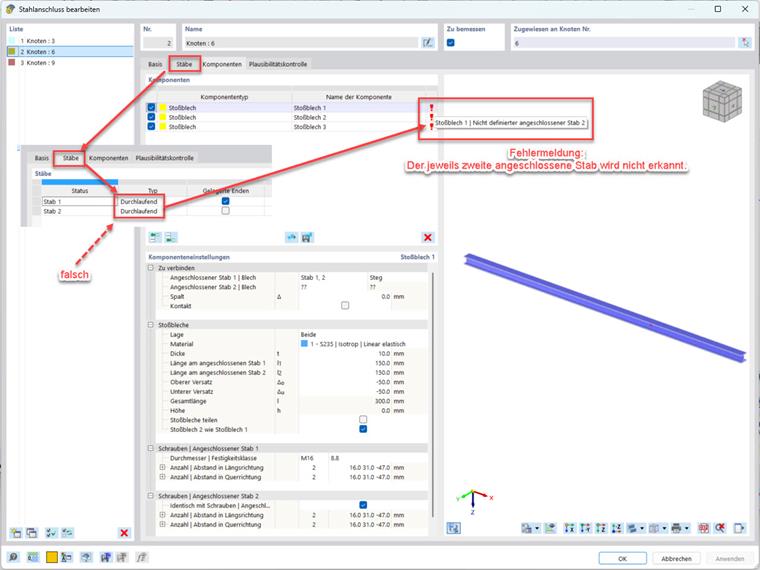

Na componente "Chapa de junta", a segunda barra ligada não é identificada.
FAQ 5778 | Na componente "Chapa de ligação", a segunda barra ligada não é reconhecida: A barra está definida como 'Contínua'.

Este tipo de ligação não pode ser definido num nó do tipo 'Sobre barra' (nós azuis), porque a barra não é dividida nem separada por este tipo de nó. Assim, o componente "Cobre-junta" não reconhece a segunda barra ligada.

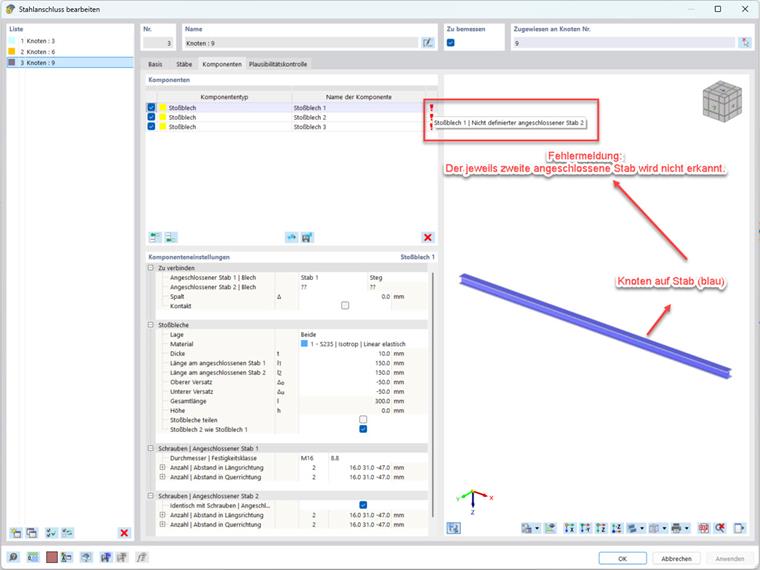

Definição incorreta da "ligação" de componente em barra através da utilização do tipo de nó "no varão".
FAQ 5778 | Definição incorreta da barra para a componente "Chapa de batente" ao utilizar o tipo de nó "Na barra"

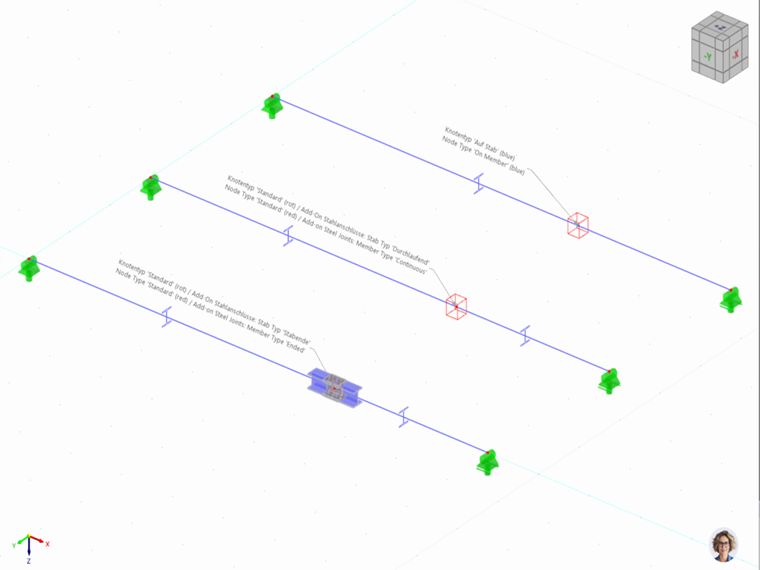

Imagem de pré-visualização para download do modelo
0x
0x
FAQ 5778 | Modelo relacionado, modelado no RFEM 6

Link para:

FAQ 5776 | "Ligação de cobre-junta aparafusada na viga em I parte 1/2"
