W rozszerzeniu Połączenia stalowe chcę użyć komponentu „Blacha łącząca”, aby zamodelować połączenie za pomocą blachy przykrywającej. Jednak pojawiają się komunikaty błędów. Co robię źle?

Q: W rozszerzeniu Połączenia stalowe chcę użyć komponentu „Blacha łącząca”, aby zamodelować połączenie za pomocą blachy przykrywającej. Jednak pojawiają się komunikaty błędów. Co robię źle?

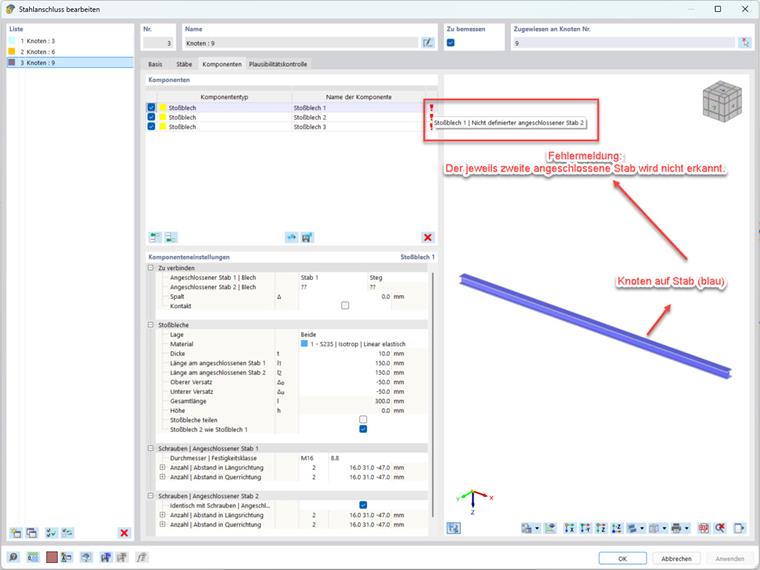

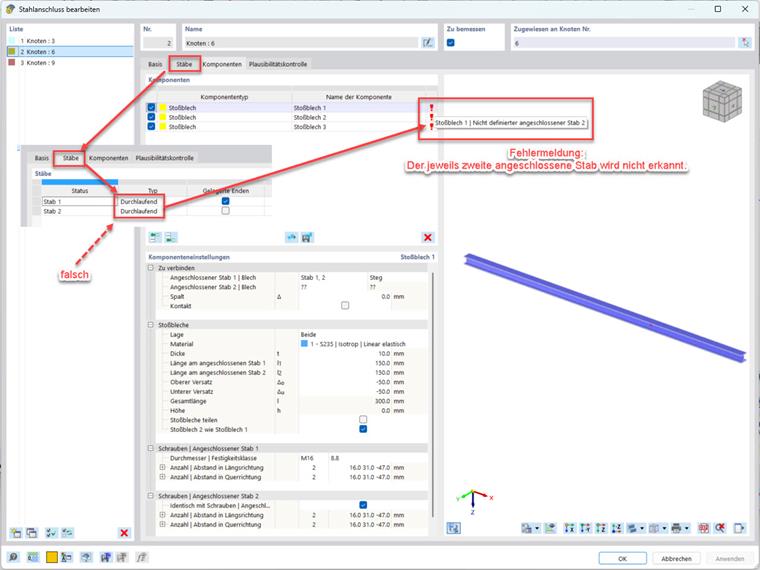

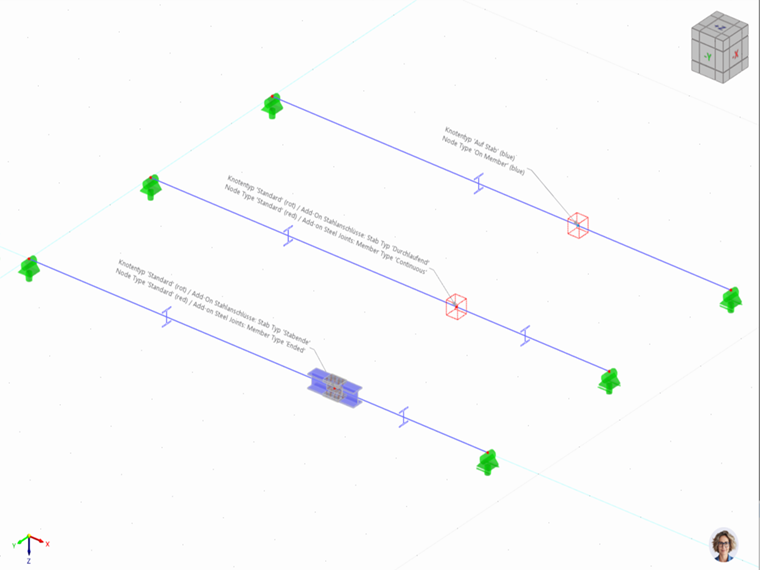

Komponent "Płyta na końcu belki" wymaga oddzielnych końców prętów do prawidłowej definicji. Jeśli pręt jest podzielony przez węzeł typu 'Standardowy', oba końce prętów nie mogą być zdefiniowane jako typ 'Ciągłę' w dodatku w zakładce 'Pręty', ponieważ w przeciwnym razie komponent 'Płyta na końcu belki' nie rozpozna drugiego podłączonego pręta. Prawidłowe jest ustawienie typu na 'Koniec pręta'.Ten typ połączenia nie może być zdefiniowany na węźle typu 'Na pręcie' (niebieskie węzły), ponieważ pręt nie jest podzielony ani oddzielony przez ten typ węzła. W związku z tym komponent 'Płyta na końcu belki' nie rozpozna drugiego podłączonego pręta.Link do:

Question

W rozszerzeniu Połączenia stalowe chcę użyć komponentu „Blacha łącząca”, aby zamodelować połączenie za pomocą blachy przykrywającej. Jednak pojawiają się komunikaty błęd&#243;w. Co robię źle?

Accepted Answer

Komponent "Płyta na końcu belki" wymaga oddzielnych końc&#243;w pręt&#243;w do prawidłowej definicji. Jeśli pręt jest podzielony przez węzeł typu 'Standardowy', oba końce pręt&#243;w nie mogą być zdefiniowane jako typ 'Ciągłę' w dodatku w zakładce 'Pręty', ponieważ w przeciwnym razie komponent 'Płyta na końcu belki' nie rozpozna drugiego podłączonego pręta. Prawidłowe jest ustawienie typu na 'Koniec pręta'.Ten typ połączenia nie może być zdefiniowany na węźle typu 'Na pręcie' (niebieskie węzły), ponieważ pręt nie jest podzielony ani oddzielony przez ten typ węzła. W związku z tym komponent 'Płyta na końcu belki' nie rozpozna drugiego podłączonego pręta.Link do:
